TMS320F280049C: AD采样端口能接受的电压范围
ADC采样时，每次采样都会有一个小尖峰噪声。例如，使用50kH采样时，每次采样的时候都会在信号上产生一个尖峰。
你好，原来的波形是什么样的？
原来波形就没有这个毛刺一样的尖峰
...

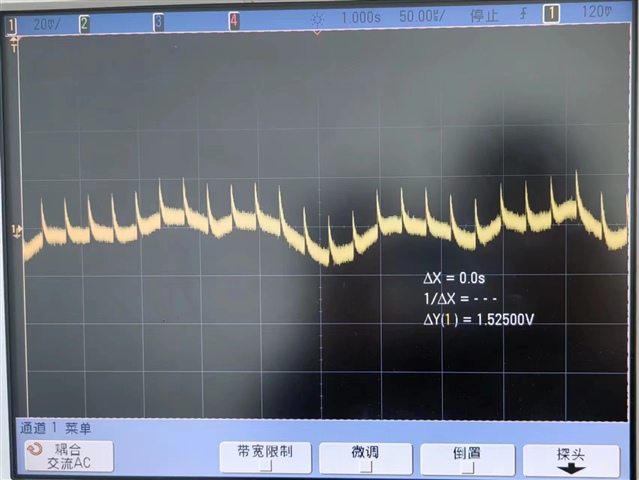

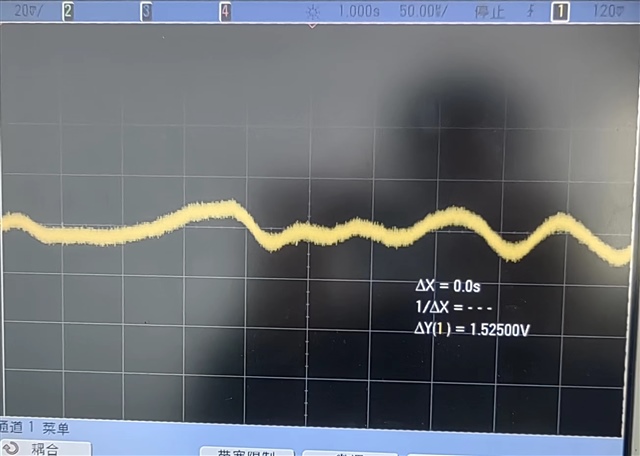

左图为不采样的时候，右图为50k采样的时候，每次采样在AD前端的信号都有了个毛刺
你是用的是什么板子？是官方的板子还是自己做的？
这是自己做的板子，用的MSP430F5510的芯片
我认为这应该跟硬件有关，方便分享下电路图吗？

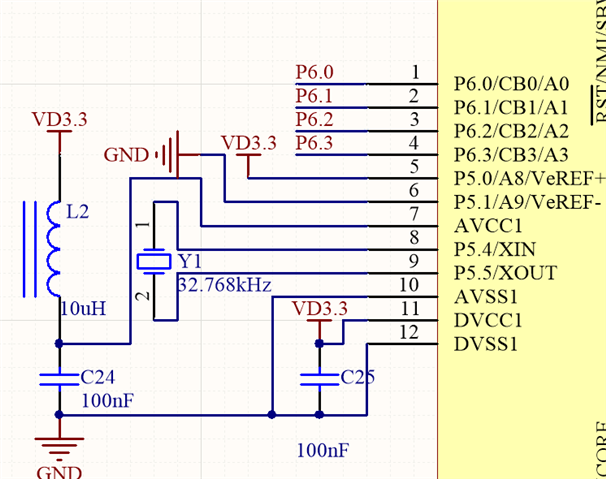

这个全部可能不太方便，可以分享下跟AD采样有关引脚的配置，3.3V是DC-DC转换过来的
好的，我咨询下资深工程师，一旦有回复会立即回复您。
你好，请将VD3.3的L2去掉再重新检查下波形。
请检查下在ADC转换过程中MCU是出于debug模式还是自由运行模式？
您好，去掉L2后还是有这个毛刺，MCU应该是处于自由运行模式
好的，已向工程跟进。
最佳方法是尽可能靠近 MSP430 电源引脚的良好去耦以及接地和稳压器输出引脚的星形连接。稳压器的低输出阻抗往往会使任何电源噪声短路。
你的ADC10SHTx.ADC10CTL0值是多少？是默认的值吗？
是的话，请增加此设置，例如 0100b = 64 个 ADC10CLK 周期，并检查尖峰噪声是否可以降低

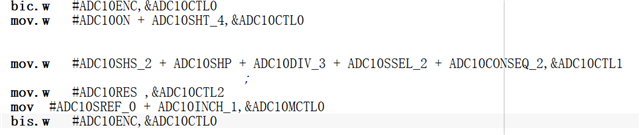

我这边增加试了也没法去除，下面是我的ADC10的寄存器配置
电源我这边换了稳压源和其他电源芯片供电，但是毛刺还是去不掉
已向工程师跟进。
你好，你使用了mov.w ，我感觉用bis.w 来设置会更好。不过汇编的话应该还好。
可以再检查下调试时ADC10SHTx.ADC10CTL0的值是多少吗？
如果是64，将它调高再测试试一下（128 ADC10CLK 周期 和 256 ADC10CLK 周期）。
你好，ADC10SHTx调高后仍然有之前的毛刺，而且毛刺大小也基本一致（128和256的ADC10CLK周期都试过）。
你好，这是正常的，每个样本都有一个小的尖峰噪声。因此，我们通过 ADC10SHTx.ADC10CTL0 设置增加采样时间。仍然可以看到每个样本的尖峰噪声。ADC 转换代码应该是正确的，因为这种尖峰噪声已通过增加采样时间来避免。
