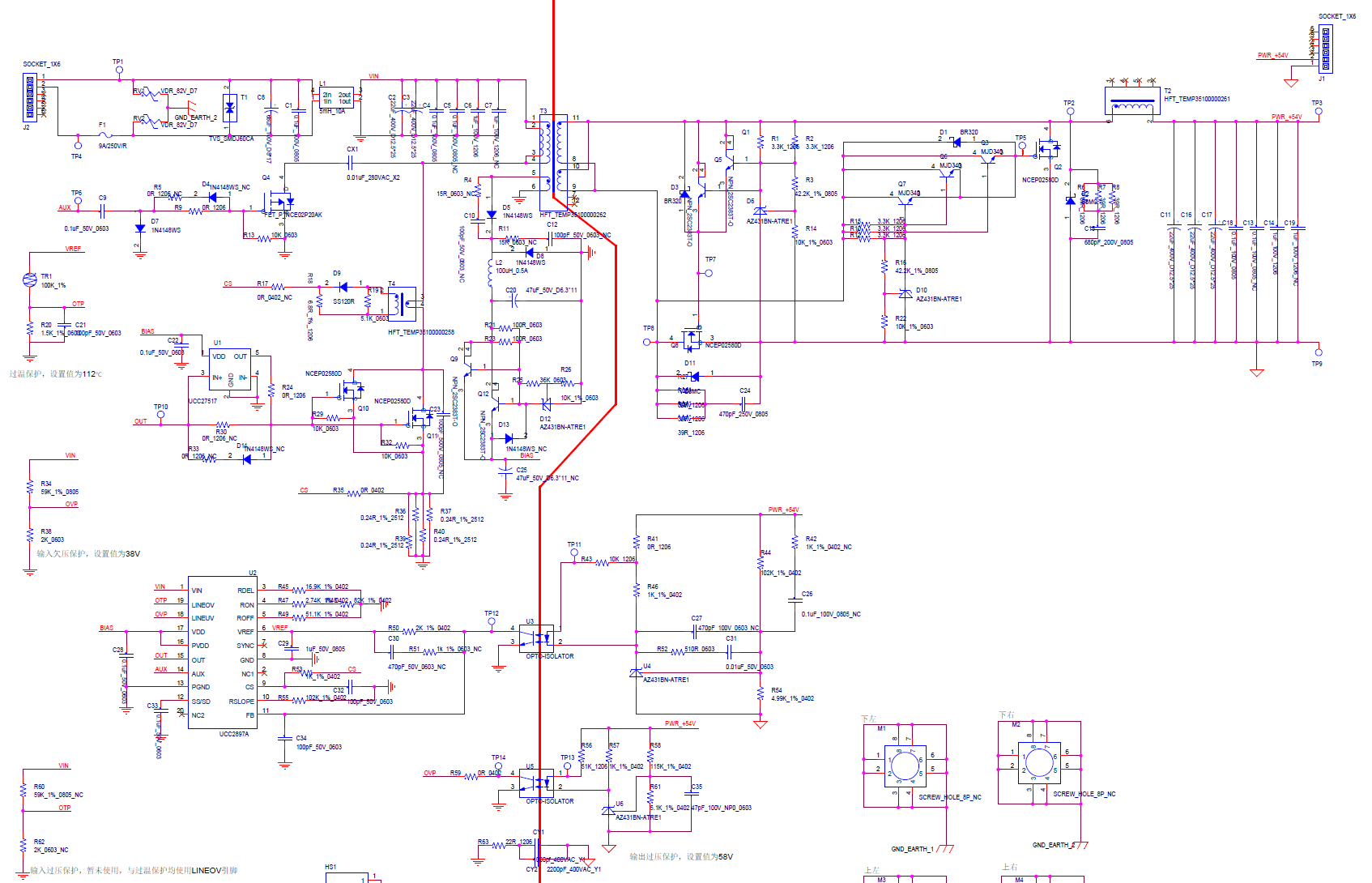

目前使用UCC2897A芯片实现48V输入，54V@3A输出，硬件打板回来上电后输出仅为3V左右，测量芯片FB引脚电压在5.3V左右，而OUT引脚的输出占空比极小，附件是原理图，请帮忙看下问题是什么？
感谢您对TI产品的关注！关于你的咨询，我们正在确认您的问题，感谢您的耐心等待。
您好
https://www.ti.com.cn/tool/cn/download/SLUC662
这是官方辅助计算工具来帮助检查一下相关参数
https://www.ti.com.cn/cn/lit/zip/slum429
您可以通过仿真软件进行理论上验证。
您好：
请问有什么办法或者思路可以定位问题在哪么，谢谢！
根据您的资料显示，可能从两个角度查看，1、参数匹配；2、原理设计缺陷。
从之前的两个工具来进行查看解决。
目前次级整流仅保留二极管整流，此时输出为12V左右，VFB在周期性的3.3V到5V左右跳变，OUT的输出大占空比波形周期出现，另外您指的参数匹配和原理设计缺陷有具体的指代部分么，参数和电路设计均是使用之前您提到的工具获得的，谢谢！
感谢您的回复！
您的设计应该参考的datasheet部分吧，但是针对于实际应用部分所以需要给跟您的工具来验证。因为实际应用需要相关电路设计来补充，比如保护，去除杂波，泄流，电阻匹配（板载电路的阻抗）。以上均要做相关电路设计，所以推荐仿真模型来进行验证。正常情况下会有波动，这种波动大多是参数匹配的问题，但是不会如此的大，那么就设计后面的部分就可能是您波动大的另一部原因。这部分就需要仿真模型来优化相关电路部分。
