用UCC27714控制两只MOS管同时通断，输入HILI短接确保信号输入同步，那么它的输出也基本同步，两MOS管串联使用，在两MOS管之间再串入一只电阻及电感（负载）限流，用示波器测AB两点电压关不断，但是上管MOS的GS波形非常好，下降沿也很好，下管开关GS波形也非常好。MOS管本身正常没有故障。电感的泄放快恢复二极管正常，PMOS泄放回路工作正常
您好
已经收到了您的案例，调查需要些时间，感谢您的耐心等待

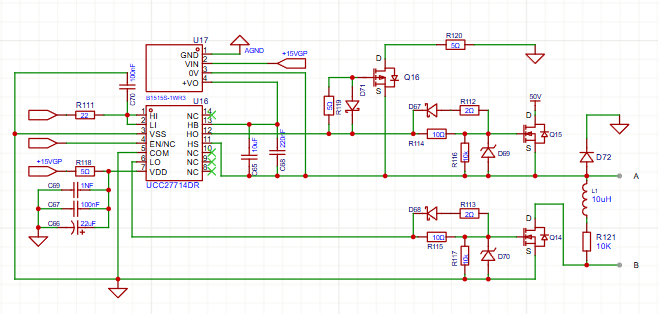

谢谢！图中的D72二极管放反了，实际电路中是阳极对地阴极对HS。
您好，
您能明确一下您需要检查什么吗？
在没有加Q16PMOS泄放电路时AB两点电压波形测量为50V直流电源电压叠加15V驱动信号电压波形，这个电位我理解应该是与输入信号基本一样的高压脉冲信号。在加入Q16PMO强制泄放电路时AB两点测量电压波形基本为与输入信号一样的高压脉冲信号，但是在整个系统内产生了很大的干扰。请帮忙确认一下这种情况是否正常
此拓扑不典型，但看起来像是双交换机正向转换器。 您可以引用提供更多信息的旧线程。UCC27714: Two-Switch Forward Converter design is a toaster.
说实话，我不确定这里有什么问题或问题。
只要设备按规格操作，这看起来正常。
如果您有任何其他问题，请重新打开此主题。
