请问TI FAE：
CSD97395或374的PWM需要多大的频率才能稳定控制输出，
现在我输入1kHz的PWM端发现是一个三角波输出，然后电感的声音很大，我就立马断电。
你好，请问你的输出电感和电容分别为多大。
现在你是用1khz做一个开环的电源输出吗？一般30V以下低压情况会放到500kHz。
输出电感是4.7uH，电容是10uF，工作电压是12V或者24V作为输入
您的意思就是不能用低频率来控制？
你是做降压电路吗？建议看看这篇文章：http://www.ti.com/lit/an/slva477b/slva477b.pdf
也不是不能用低频率来控制，那么你的电容和电感就会选得异常的庞大。
不是降压电路，我做的是H桥电路控制，我刚刚发了另外一篇帖子。
电容和电感太大容易造成什么？对这块电路不是很清晰，望赐教！
多谢
我想本质上是差不多的，高的开关频率可以使你的整个设计面积变小，相反电容和电感太大当然容易造成成本和体积的问题。
我看了你的另一篇帖子，不过我不是很懂马达驱动这块，你可以尝试在“其他模拟产品”板块提问。
为什么不用专门驱动H桥的芯片来做呢？
我刚才把PWM频率调为500kHz，现在似乎是能正常工作了，但是有一问题，我看手册里面显示的PWM与VSW的波形是差不多的，可是我量的VSW是一个恒压值，通过调节PWM的占空比，VSW的电压会随之变化，不知道这是我理解问题还是电路有问题？
我没看见TI有专门的H桥驱动芯片，能否给个推荐，原先我用的是MOSFET手动搭载的H桥，不过因为要过大电流及PWM的调制，MOSFET的管子都会发热比较严重，所以选用此管来进行设计。
在BUCK降压电路中，这个PWM和VSW是相似的形状，只不过PWM是输入信号（小信号），VSW是开关波形（功率），你看能否把全一点的原理图贴出来，这样会好分析点。

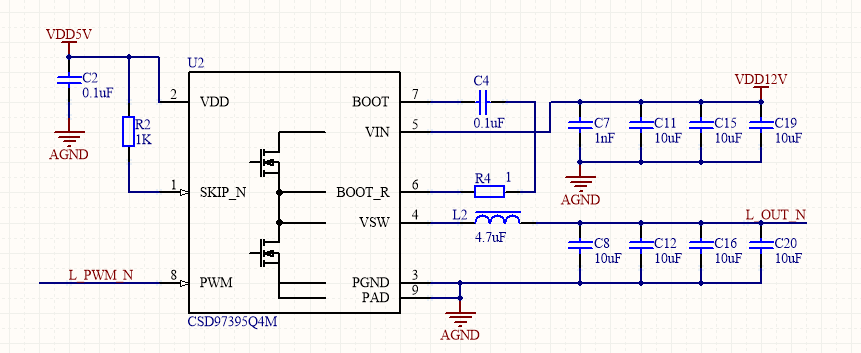

请看附件，就是我现在的原理图
你好
这就可以看作是一个BUCK电路，我想是不是你的测量点有问题？测试芯片到电感端这点的电压应该是PWM输出的，测量电感到电容端是正电压稳定输出。
多谢Randy，确实是您说的那样，再次感谢，现在我的H桥能正常工作 了，我继续测试看看会不会出现其他问题。
不过可以肯定的是不能用低频控制，我刚才试了低频控制，芯片一开始工作不正常，后来直接就烧了，不知道什么原因
Hi Jafy
这个很正常的，低频因为开关的纹波电流很大，所以导致电感饱和，所以导致芯片或电感会烧毁。
所以在datasheet里面应该有一个建议PWM频率，虽然从性能指标里有标定测试上写了500kHz，但不仔细看确实就会出很多问题
这个当然是个好建议，不过客户的应用太多也很难全部概括，有什么问题可以多提问，我们会有人帮忙回答。
