TPS92641: 关于TPS92641设计的Check

l ml

Intellectual 260 points

Part Number: TPS92641

@ Vivian Gao 您好！

TPS92641: 关于TPS92640模拟调光输入电压范围和COMP引脚的接法两个问题咨询 - 电源管理论坛 - 电源管理 - E2E™ 设计支持

在上述帖子中，你提到了参照TIDA-080008 参考设计 | 德州仪器 TI.com.cn 我了解以后对我的帮助很大，非常感谢！

现在我已经完成了硬件相关设计，能否帮我检查一下我的原理图与Layout设计吗?

尤其是Layout的布局布线，希望你能给出一些意见

TPS92641-Schematic.pdf

TPS92641-Layout.pdf Layout采用四层设计，TOP-GND-Power-Bottom

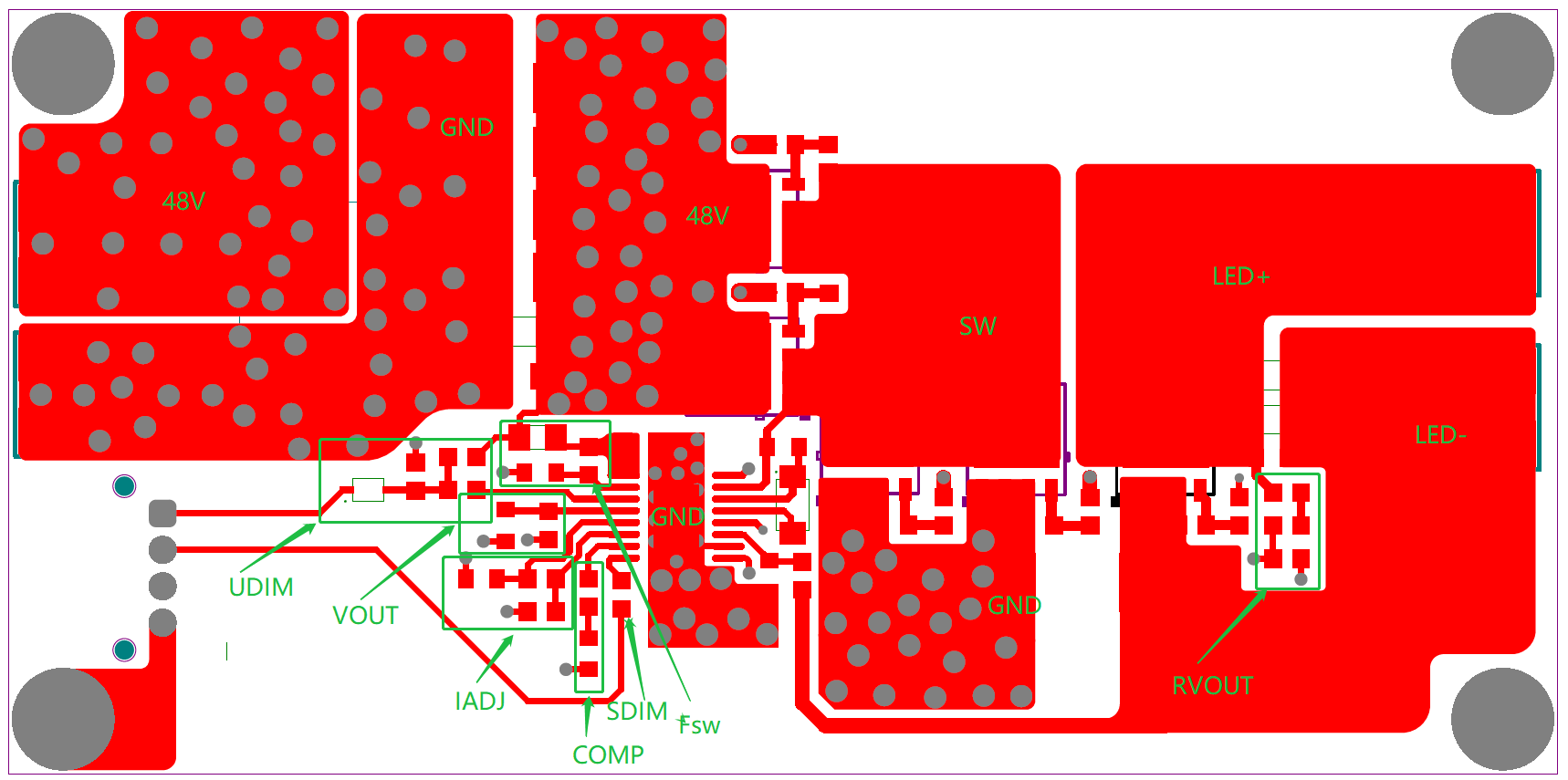

TOP层信号说明如下图

1 个月前

0 Lydia 1 个月前

TI__Mastermind 45775 points

您好，已经收到了您的案例，调查需要些时间，感谢您的耐心等待。

0 Suchen Dong 29 天前

TI__Prodigy 20 points

您好，顾客，

我们的专家将在下一个工作日回复您。

此致，

董素辰

0 l ml 27 天前回复 Lydia

Intellectual 260 points

请尽快回复，非常感谢!

0 Gui He 26 天前

TI__Prodigy 40 points

尊敬的顾客

原理图和布局看起来没问题。

建议将 C16 和 R23 放置在靠近 IC COMP 和 IC GND 的位置。

谢谢，并致以最诚挚的问候。

0 l ml 26 天前回复 Gui He

Intellectual 260 points

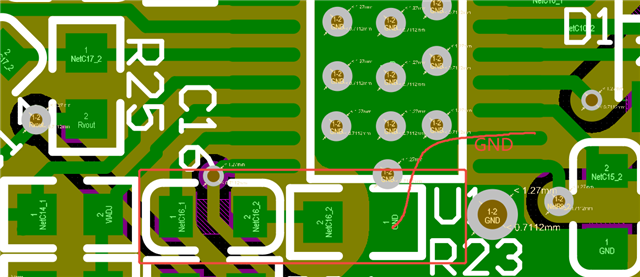

遵循你的建议将C16 和 R23 放置在足够靠近 IC COMP 和 IC GND 的位置，如下图所示

如果取消PCB的内电层，将四层板改为2层板，覆铜厚度增加到4.5oz，将该模块输出电流从8A扩展到16A，该布局能否依然适用，减少了内电层后，是否对输入和输出环路存在不利影响？

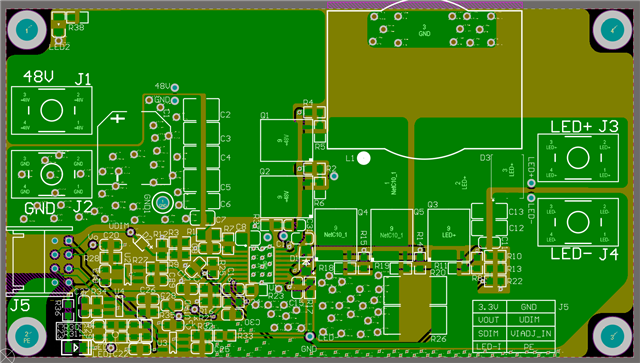

双层板布局布线如下

0 Gui He 26 天前

TI__Prodigy 40 points

你好

两层布局可以。

最终设备是什么？是否需要考虑电磁干扰？如果需要，建议预留内部接地层。

谢谢，并致以最诚挚的问候。

0 l ml 26 天前回复 Gui He

Intellectual 260 points

最终的设备是大功率的LED光源，设备需要考虑电磁干扰，如果要预留内部接地层，内部接地层需要考虑铜箔厚度吗？

0 Suchen Dong 26 天前

TI__Prodigy 20 points

你好顾客，

我们的专家将于明日回复您。感谢您的耐心等待！

此致，

董素辰

0 Gui He 24 天前

TI__Prodigy 40 points

你好

通常我们使用 4 层 PCB，顶层/底层为 2 盎司，内层为 1 盎司，您可以考虑您的实际使用情况。

谢谢，并致以最诚挚的问候。

0 l ml 23 天前回复 Gui He

Intellectual 260 points

好的，非常感谢！

0 Gui He 23 天前

TI__Prodigy 40 points

不客气。
