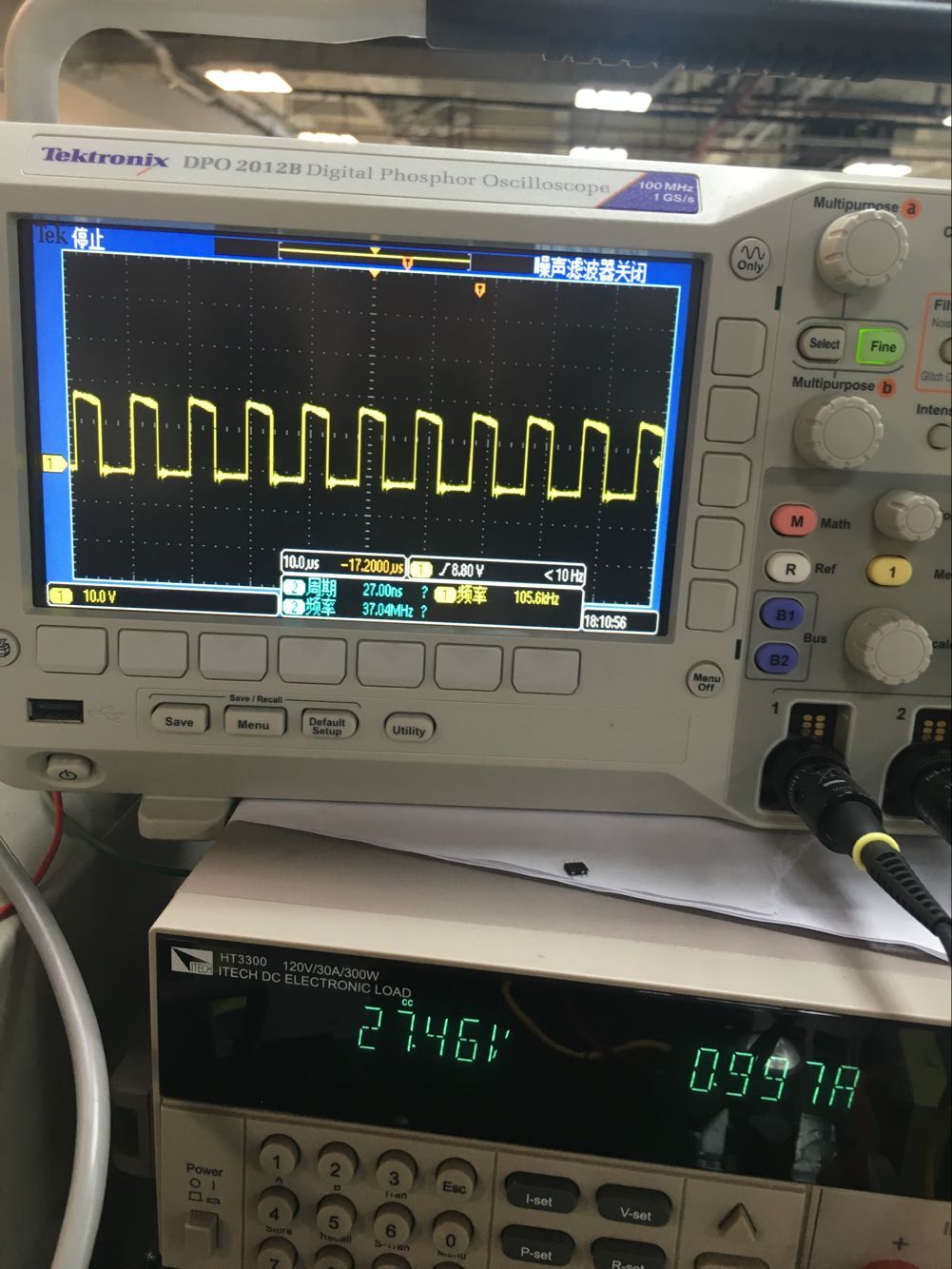

输入129Vac，未进入恒压状态时的驱动波形

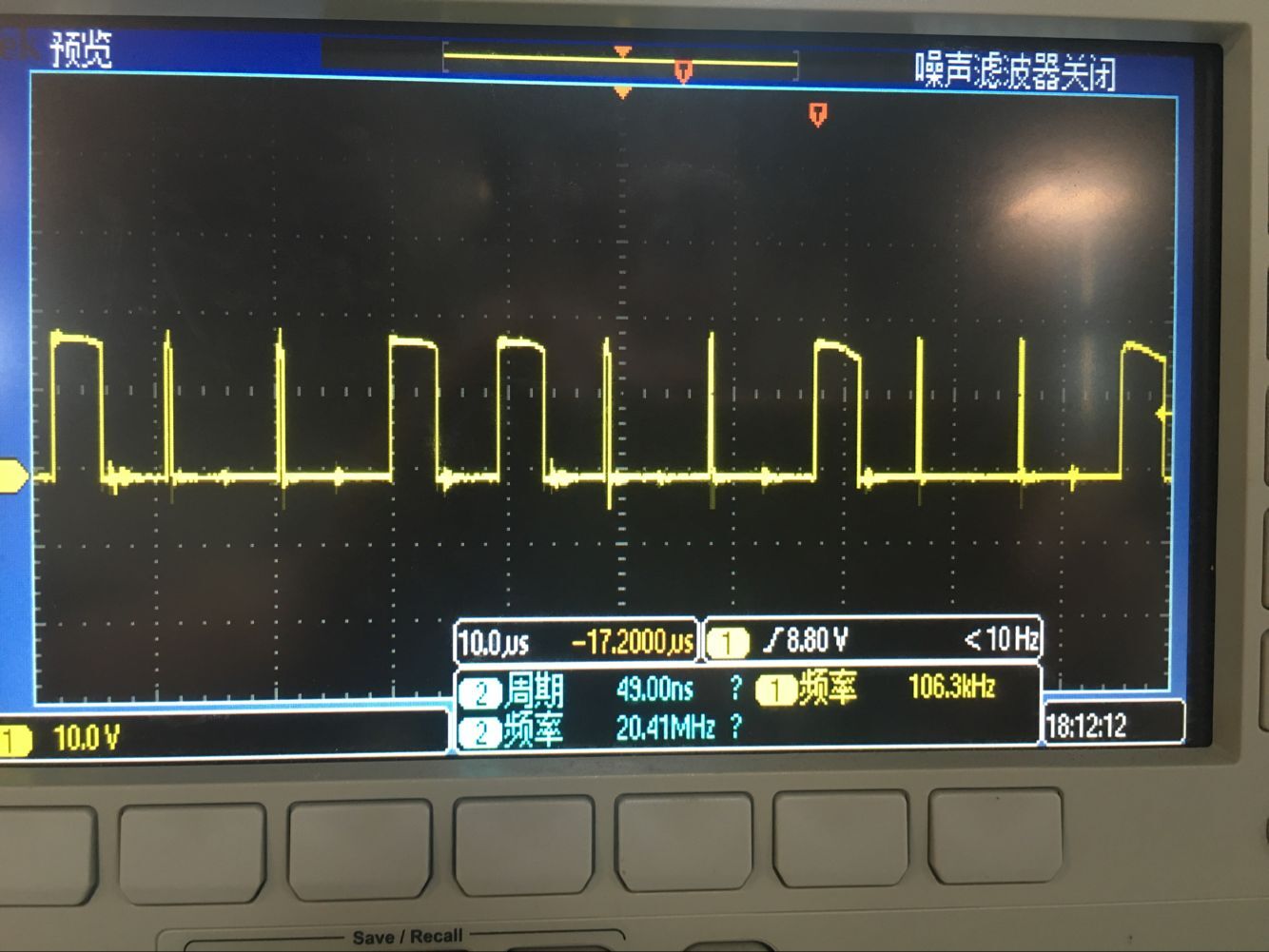

调高输入电压186.7Vac，恒压输出28.26V时的驱动波形
有此可见，芯片通过调频模式恒压的，怎么不是通过减小占空比调压？
你的补偿环路没有设计好，电路在震荡
亲；传一下原理和PCB图吧。IC地线连接不合理。
如果只是占空比不一致，那很可能是环路参数不合适，电路存在震荡，如果是工作频率都发生了变化，那说明你的IC受到了干扰。

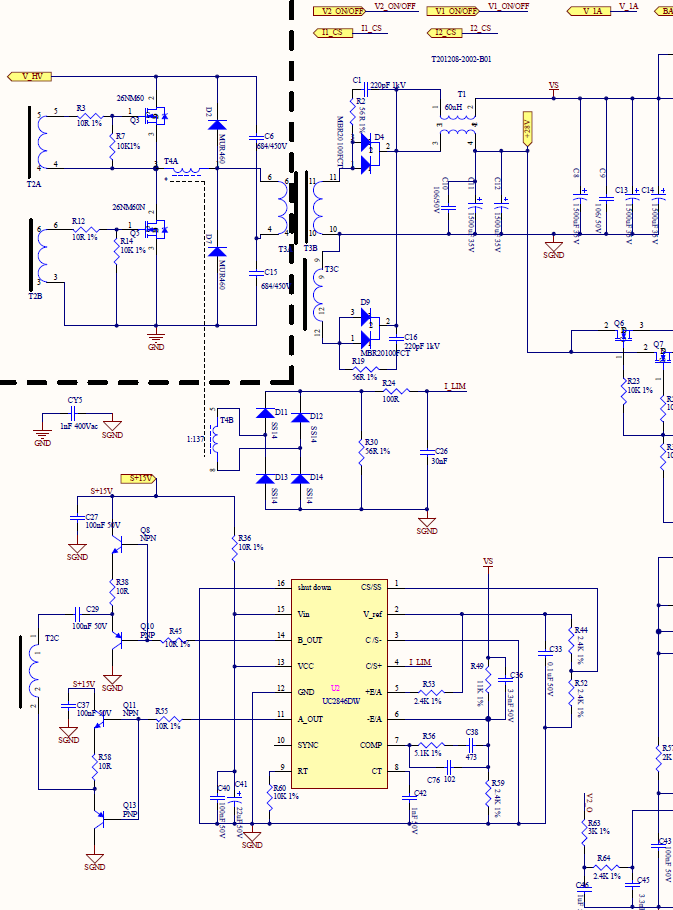

这是我的主电路部分
请帮看下电路图有没有问题，谢谢
你测量一下COMP端的波形看是什么样子的？
这几天测试了，半桥电路桥壁电压不均衡，母线电压217.1V，两个电容中点电压为91.9V，明显低于母线一半电压

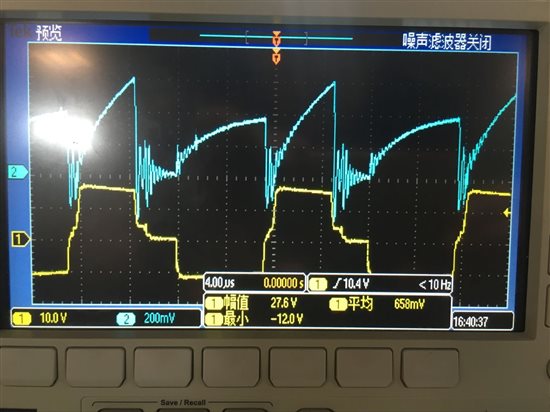

CS+引脚电压波形，电压不均衡所以一个上升块一个慢。

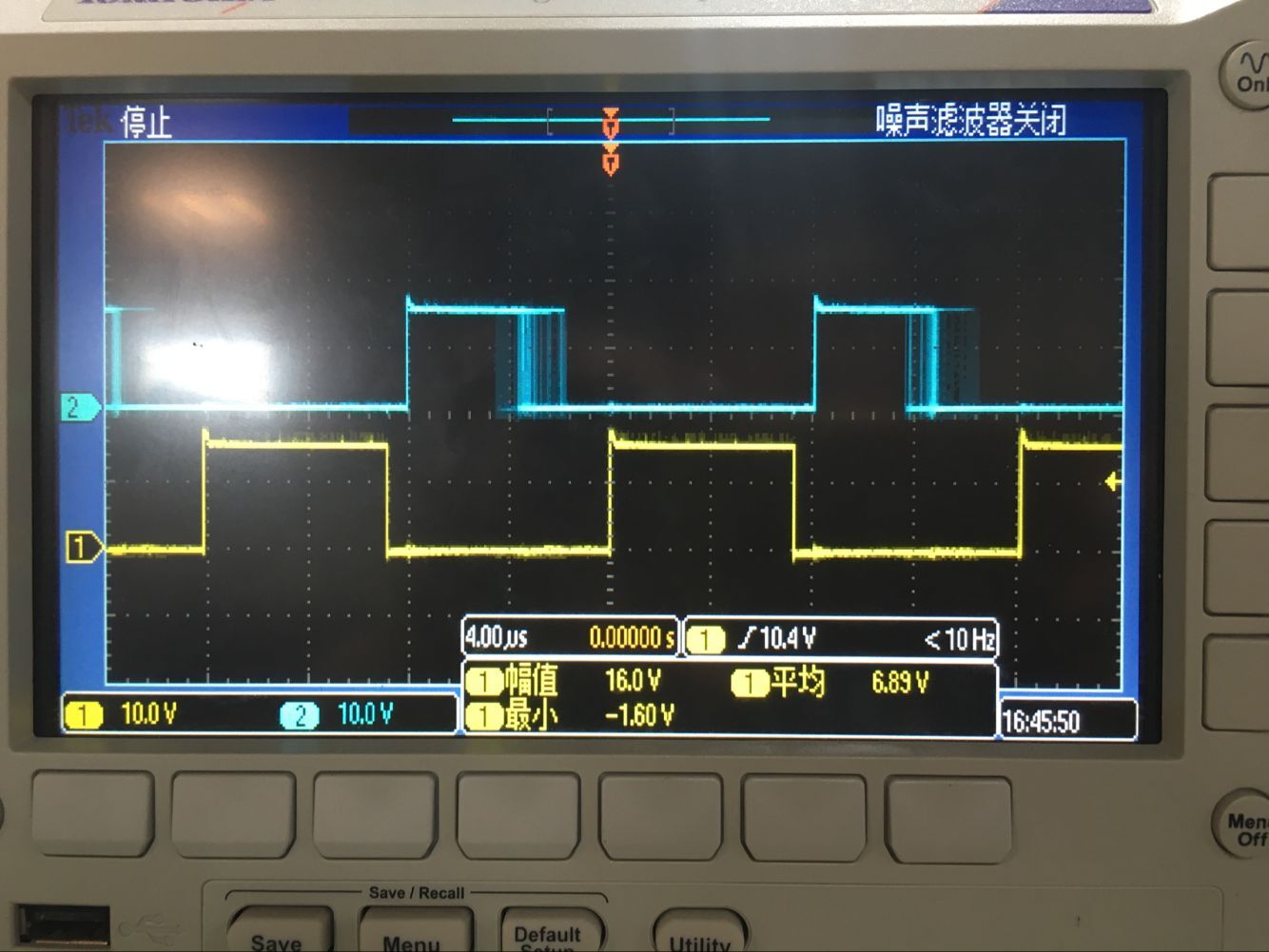

MOS管的驱动，占空比一个大一个小，小的在抖动
请问哪个高手有解决方法，这是半桥电路电流逐周期检测固有的弊端吧
都已经找到原因了，解决就好了
但是我还是没有调好啊，我的最终目的是把电源调好来，有没有什么好的改进方案呢
