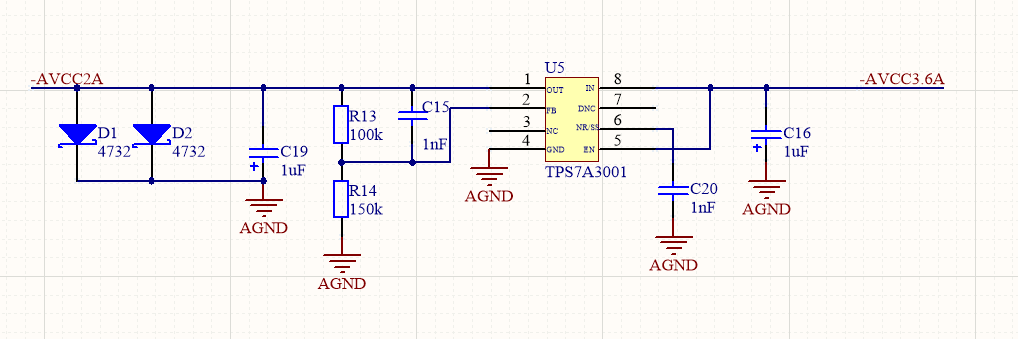

电路原理图设计如下图，是datasheet的设计类型，之前的板子是可以实现的，现在的板子却一直在变，实验温度常温，没有OTP软复位，用恒压源提供-3.6V电压，测得6号引脚为-3.3V电压左右，输出电压也是不正常，困扰了许多天了，满足芯片手册的输出电流和电阻要求，焊接也没有异常，但芯片就是一直不稳定，这是为什么呢？
电路原理图设计如下图，是datasheet的设计类型，之前的板子是可以实现的，现在的板子却一直在变，实验温度常温，没有OTP软复位，用恒压源提供-3.6V电压，测得6号引脚为-3.3V电压左右，输出电压也是不正常，困扰了许多天了，满足芯片手册的输出电流和电阻要求，焊接也没有异常，但芯片就是一直不稳定，这是为什么呢？
输出接了之前板子回路，负载均存在，芯片本体室温情况，焊接完毕检查电气连接成功后就没有进行加热。
D1和D2是稳压管1N4732
C19和C11是1uF钽电容，极性，A型封装，我更换为10uF电容没有改变。

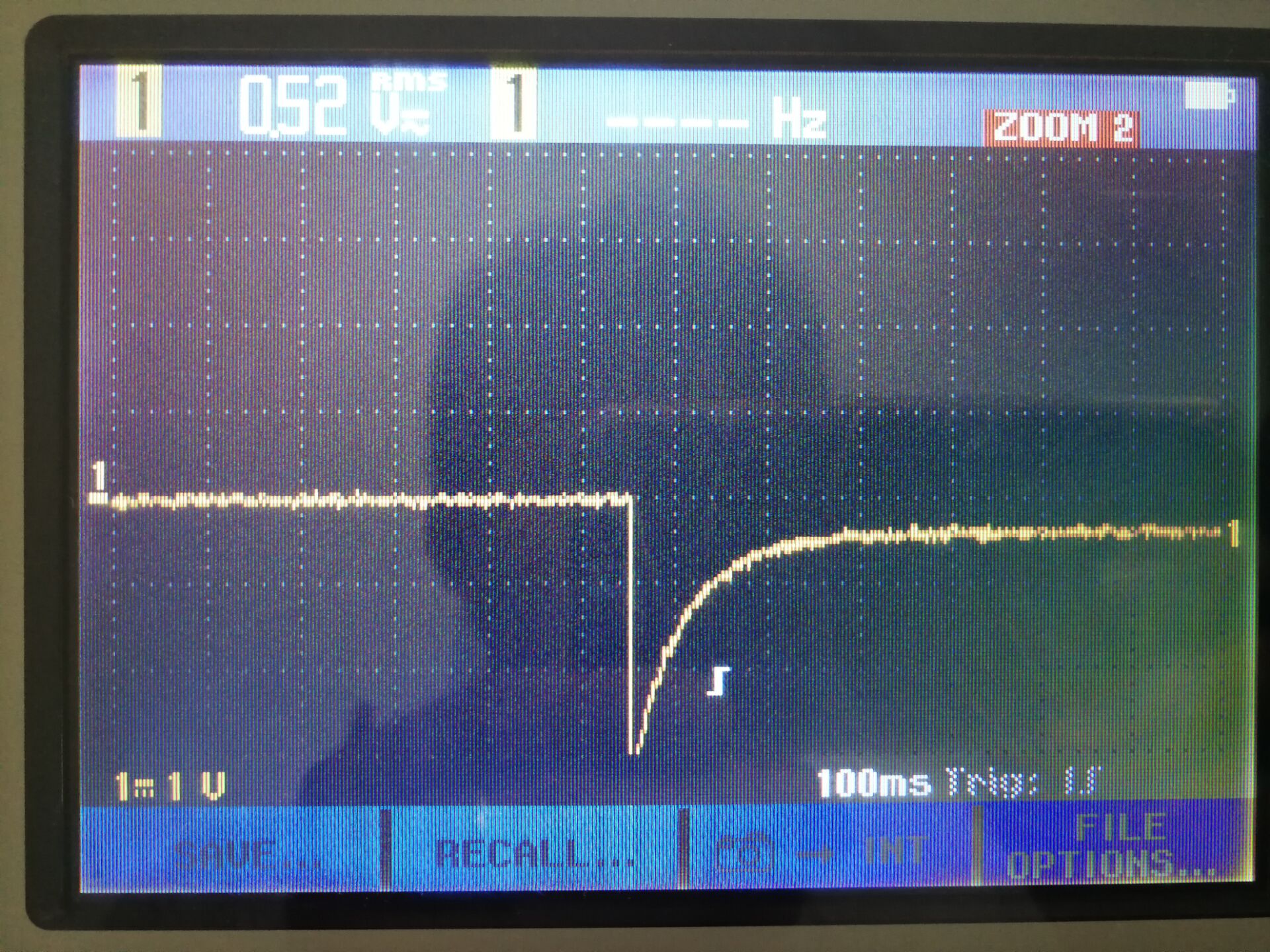

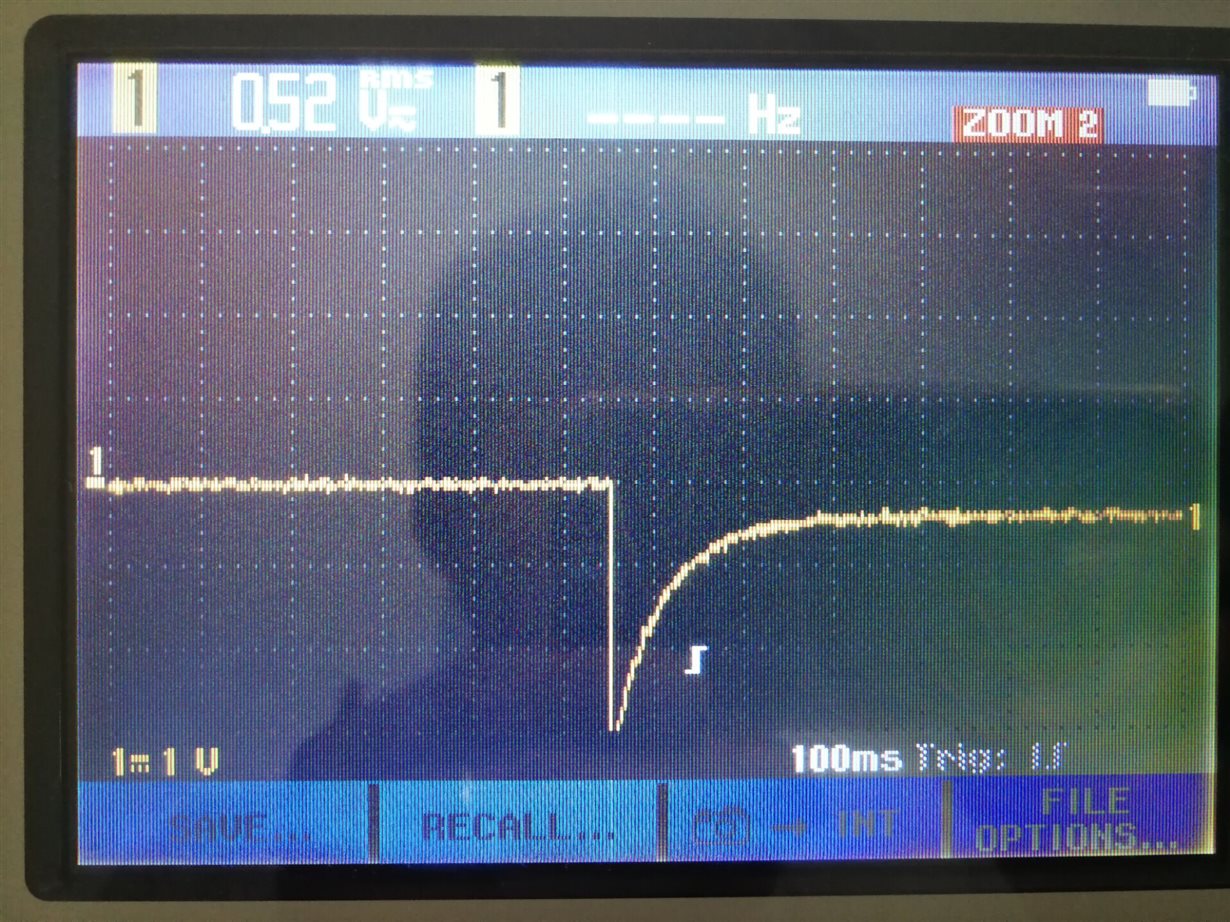

输入为电源发生器直接产生的-3.6V稳压源恒定，SS电平为-3.3V，不能正常工作，输出电平如下图所示，
