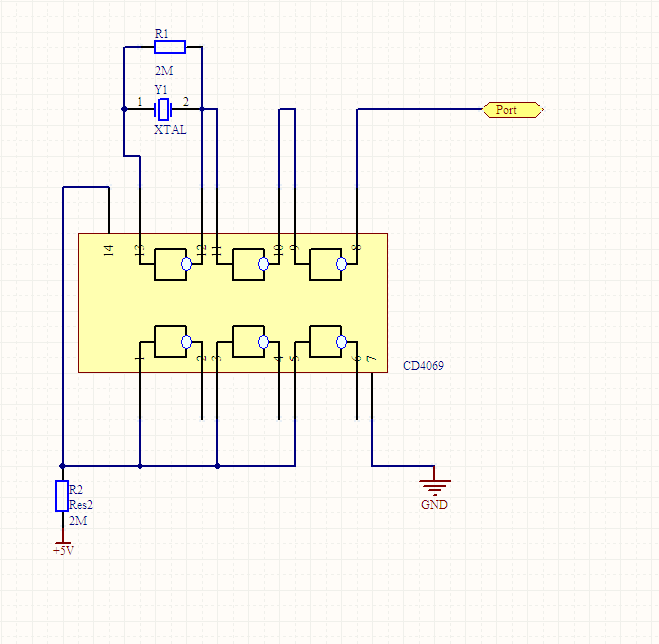

我想做一个无线充电的模块，这个图是我在网上找的，是该模块的振荡部分
我想请教以下几个问题：
1、图上那个晶振和R1再经过3个非门出来后为什么是方波，每个非门的作用是什么？
2、R1和晶振的参数是怎样确定的，我照图上用了2M的晶振，当R1是1M时出来的频率有约100KHZ，R1是620K时出来的频率快400K了？
3、CD4069的Datasheet上面说不用的输入端要接Vcc或者正极，这个图上为什么要接R2再接Vcc？
我想做一个无线充电的模块，这个图是我在网上找的，是该模块的振荡部分
我想请教以下几个问题：
1、图上那个晶振和R1再经过3个非门出来后为什么是方波，每个非门的作用是什么？
2、R1和晶振的参数是怎样确定的，我照图上用了2M的晶振，当R1是1M时出来的频率有约100KHZ，R1是620K时出来的频率快400K了？
3、CD4069的Datasheet上面说不用的输入端要接Vcc或者正极，这个图上为什么要接R2再接Vcc？
您的电路应该还不完整，完整的见：
其中Cs约100pF，CT约22pF，Rs为2.2kohm，Rf为1Mohm。
该电路利用的是晶体和电容之间的谐振，网上相关的资料很多，很容易找到。
