LM21212输出电压在FPGA跑起来后就降低了，芯片的工作状态也不对，急，谢谢解答，不胜感激。

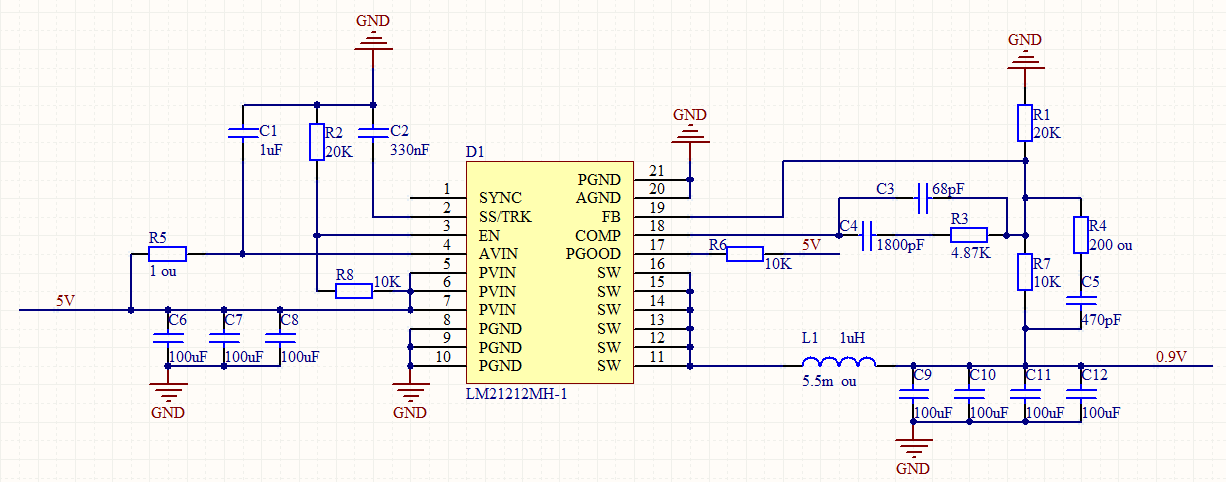

原理图就在附件中，其中电感值我也试过330nH的，也是一样的不行。PCB图我回头发给你，PCB布局和lm21212开发板上的布局基本一样，只是Vout反馈线在电感旁边走的，不知道会不会有干扰，但从示波器上看不出来有什么干扰。

SW的波形在FPGA 跑起来，输出电压降下来后（0.7V），是这样的，它的高电平脉宽在不停的有一点点跳动，好像是在调整但是调整不过来。

如果FPGA没有跑起来，输出电压0.9V正确，SW的脉宽很稳定，不变，但是不知道它的频率是不是正确，只有443KHz，文档上说它的开关频率不是1MHz吗？请问这个频率对吗？

您好：

1. FPGA跑起来后电感应该没有饱和，我选的电感的饱和电流为19A，跑起来后负载电流我拿万用表测过，不到2A，1。9A左右。

2. FPGA跑起来后输入电压没有变化，还是5.16V，我前端用的是28V转5V模块，输出功率有50W，我的板子整版现在才28W不到。

3. LM21212的开关频率是1MHz，芯片我不确定没有问题，但是至少它在电流为1,7A 时候工作正常，FPGA换为大一点的程序时功耗较大，内核耗电变成了1.9A就不行了。

   我想请问一下，芯片的开关频率在反馈回路不好的情况下是否也应该是1MHz，还是根据负载会调整的，谢谢

另外我想请问一下，我买的芯片从外观上看，写的商标还是NS，我看和网页上看到的不一样，官网上的上面印的是TI，是否我的芯片是旧的？不过也是从正规的厂商那里买的，谢谢

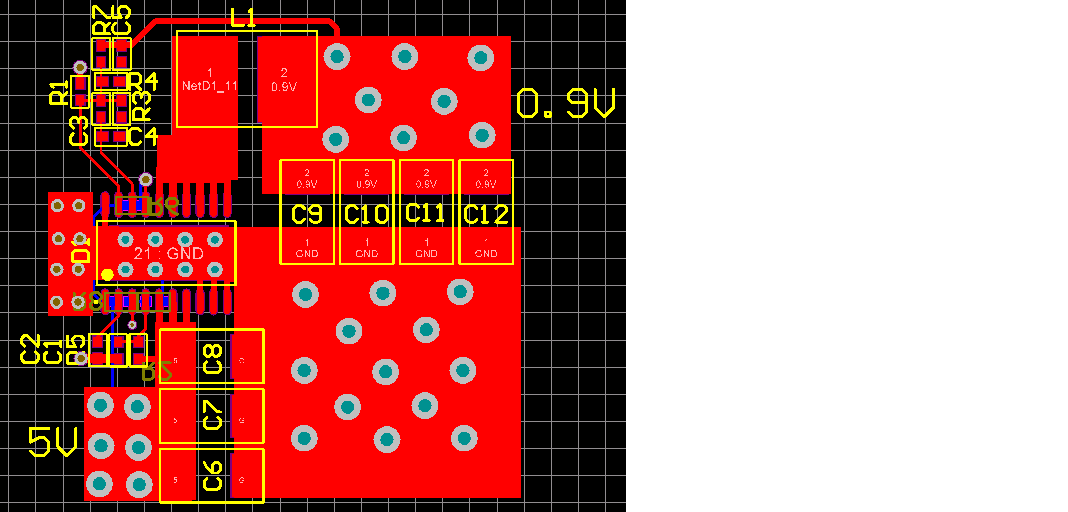

pcb文件，谢谢，反馈线离电感较近，不知道是否有影响。谢谢

是有影响到。可以将PCB上的反馈线割掉，然后飞线实验下。

飞线时，地线和反馈线绞在一起。

 我想请问一下，芯片的开关频率在反馈回路不好的情况下是否也应该是1MHz，还是根据负载会调整的，谢谢

我想请问一下，芯片的开关频率在反馈回路不好的情况下是否也应该是1MHz，还是根据负载会调整的 ? 谢谢

mingming bai 说：

我想请问一下，芯片的开关频率在反馈回路不好的情况下是否也应该是1MHz，还是根据负载会调整的 ? 谢谢

你好，通常情况下，即使环路设计不好，是不会影响开关频率的。

你可以通过这个实验来验证：断开电感，让芯片运行在最大占空比模式。此时，看一下开关频率是多少。

因为此时，反馈环路的影响是消除了的。

谢谢您的回答，我今天把空载和负载的上电情况拍了个视频，麻烦您帮我看下，有没有什么问题？

1. 第一个视频是空载情况下的SW管教输出波形，上电后一直有些抖，而输出0.9V没有问题。

2. 第二个视频是有负载情况下SW管教输出波形，上电后也会抖，但是FPGA跑起来后脉宽变窄了。

3. 第三个视频是有负载情况下输出的0.9V，上电后正确，但是FPGA跑起来后，就变为0.75V，导致Vfb为0.48，使得PGOOD拉低。

另，我用咱们TI网站的LM21212-1的EXCEL设计文档，将芯片PDF文件的推荐电路的设计值输入，发现反馈系统是不稳定的，相角裕度不到45°，交越频率也不是最佳的，不知道是不是我输入有问题？？？？

谢谢。

第二个视频是有负载情况下SW管教输出波形，上电后也会抖，但是FPGA跑起来后脉宽变窄了。

第三个视频是有负载情况下输出的0.9V，上电后正确，但是FPGA跑起来后，就变为0.75V，导致Vfb为0.48，使得PGOOD拉低。

谢谢。

您好，

如果估计没错，把示波器每格时间放长些，SW应该是有大有小的波形。很有可能是环路或EMI的问题。建议先看看是否环路的问题。能把测试的开环传递函数上传来一起分析吗？可以根据已有环路来校正补偿网络。

希望可以帮到你。

您好，

首先抱歉对于你的原理图和PCB阅读不够仔细。

经过再次检查后给出几点建议：

1. 在输入靠近芯片处加一个0.1uF的陶瓷电容滤除高频噪声；

2. 输出也加一个小电容滤除高频噪声；

3. 采样点尽可能靠近输出端。

建议先在输入输出加两个0.1uF陶瓷电容，这个比较简单，希望这些可以帮到你。谢谢

1、按照您的方法，把电感断开测试开关频率，sw管脚没有输出波形，为高电平5v。

2、fpga跑起来时的那个视频您说sw的波形可能脉宽不一样，我看了下基本都是一样的，脉宽都在抖动。谢谢

1、按照您的方法，把电感断开测试开关频率，sw管脚没有输出波形，为高电平5v。

2、fpga跑起来时的那个视频您说sw的波形可能脉宽不一样，我看了下基本都是一样的，脉宽都在抖动。谢谢

你好，

可以在输入输出加个小电容，并按前面说的反馈飞线试试。

希望可以帮到你，谢谢。

你好，

还是建议先从环路和EMI先考虑。

之前帖子上看到说相位欲度不够，能把伯德图传上来分析下吗？

是这样的，我开始用的是咱们ti公司lm21212-1推荐电路，5V输入，0.9V输出，8A电流的那个，不过电感换成1uH，没有计算过，板子做出来后发现跑起来有问题，所以找原因，就把电感换成了330nH（电路推荐是240nH）但是效果更差，出来的是锯齿波似地。

然后我就用咱们的LM21212-1的Excel设计文档根据1uH设计了个反馈回路，附件1就是这个反馈回路的伯德图。

您帮我看一下，有什么不正确的。

另外，我把推荐电路的值输入这个Excel设计文件里，结果得出的结果是系统不稳定。不知道是不是我弄错了，附件2是这个设计的结果。谢谢

附件2

你好，可以试试增大零点电容或减小极点电容。看看效果有没有改善。

谢谢您的回答。

  我的板子是不是就是这个问题啊，是不是不重新排版的话就没有救了，呵呵

  怎么能断定就是这个问题呢，飞线的方式不行，SW的波形都不能看了，和底线绕在一起也不行。

你好，

并不能完全肯定的说就是这个问题导致。不过为了您产品有更好的性能，还是建议您重新布板，有以下几个建议：

1. SW不要铺太宽，这是噪声源；

2.采样点在输出端，采样回路尽量绕开SW；

3. 采样电阻FB端尽可能靠近芯片端，采样电阻的地为芯片地；

4. 芯片和功率采用单点接地的方式；

5. 功率回路其实已经不错了；

可以试试把SW的电感焊的更靠近芯片侧，然后电感的另一端用短线连接到Vo，把多余的SW铺地刮了。

另一种可以试试降低输入电压观察SW波形看是否有改善，因为输入电压降低，噪声会降低。

希望可以帮到你，谢谢。

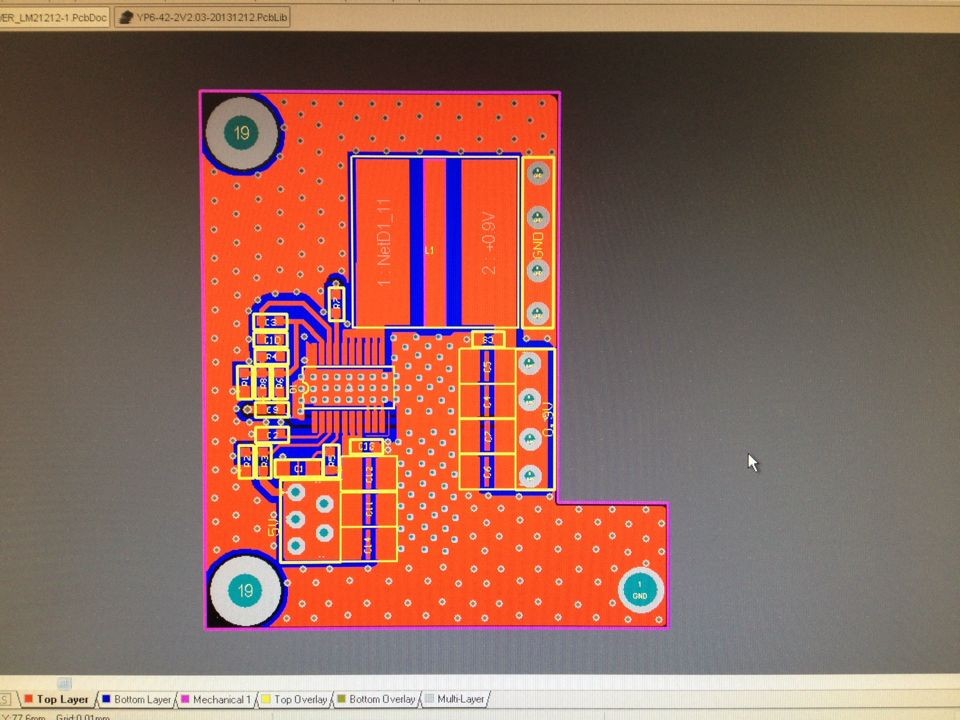

感谢您的回答，我又画了个小板子，请您帮我看下，有没有什么问题，我把反馈回路放背面了，是个两层板

你好，能把图片弄清楚些吗？像第一个板一个。然后双面都搞上，谢谢。

你好，

因为图片看的不是太清楚，只是简单的读了下：

1.不需要打如此多过孔，这样会使得地噪声容易进入芯片的模拟地。在芯片底端过孔就可以了。

2.采样回路还是不太好，从底面拉了到芯片附近后加个过孔到R7，R1的地尽可能靠近芯片。

3.反馈回路可以尝试再靠近芯片些。

谢谢。

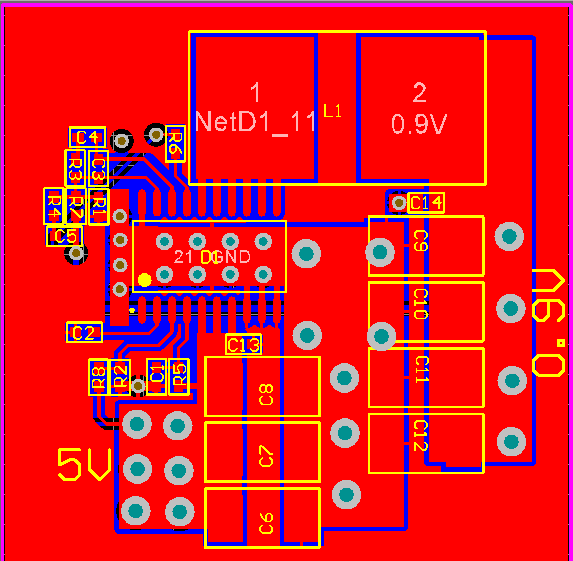

PCB文件我又整理了一个清晰地，您帮我看下，有没有什么不妥之处，谢谢

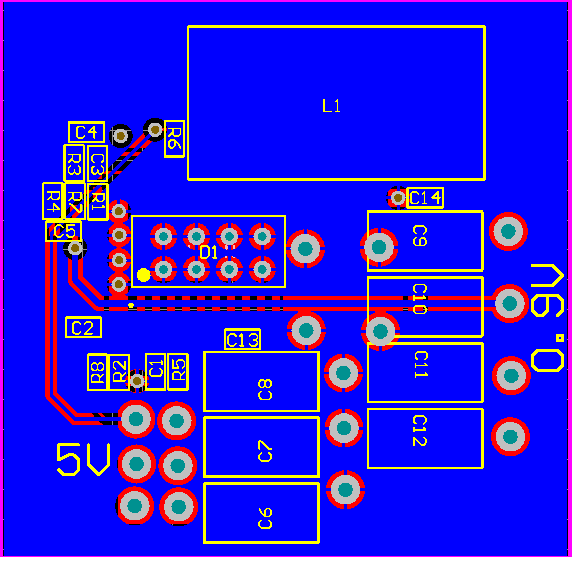

底层

你好，感觉问题不太大了。希望可以解决你这个问题。
