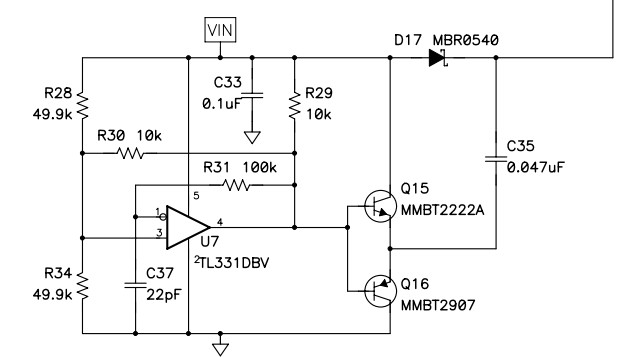

如图！应该是个自举电路，具体工作过程谁给讲解下！！
抛砖引玉吧。
Q16导通后，C35充电至VIN；
然后Q15导通，C35的下端约等于VIN，因此上端（即D17右端）被抬升至2*VIN，实现了自举。
这应该是一个大电路的一个局部，因此只根据这个局部没有能很清楚的分析U7。
请高手继续分析。
通过R，C定时原件和比较器U7构成单稳触发电路，输出一定频率的高低电平方波。
由比较器构成的振荡器，pin1引脚由于C37的充放电变化导致比较器输出端翻转。
初始电压：pin3>pin1,pin4H
然后：pin4H经R31充电C37,pin1>pin3,pin4L
再后来：C37经R31放电，pin1<pin3,Pin4H
周而复始
两个管子是为了增强输出能力
pin3引脚电平变化为：输出为高电平时候：{r34/[(r28||r30)+r34]}*VIN
输出为低电平时候：{(r34||r30)/[(r34||r30)+r28]}*VIN
二极管和后面的电容则是自举升压作用
多谢各位，这么一分析就很明白了！！
