TPS23754 芯片、MOS、变压器发烫严重，占空比跳变求助高手

补充一下：奇怪的是我将输出电压改为12V，其他的什么参数都不变，电路就工作正常了。

以下是我测试的各点波形，以便大家分析：

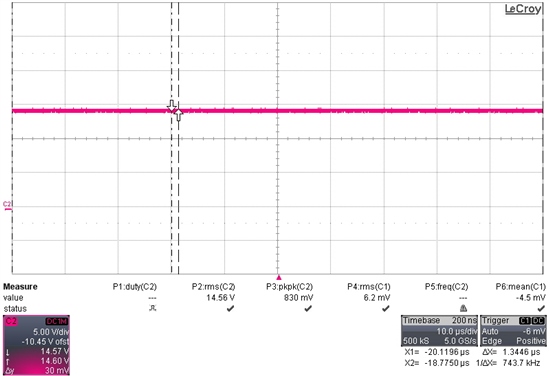

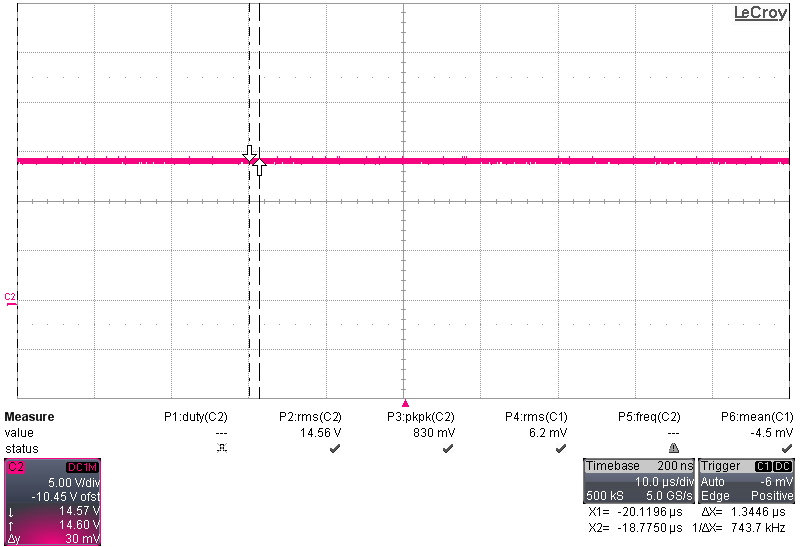

TPS23754第6脚VC的波形：

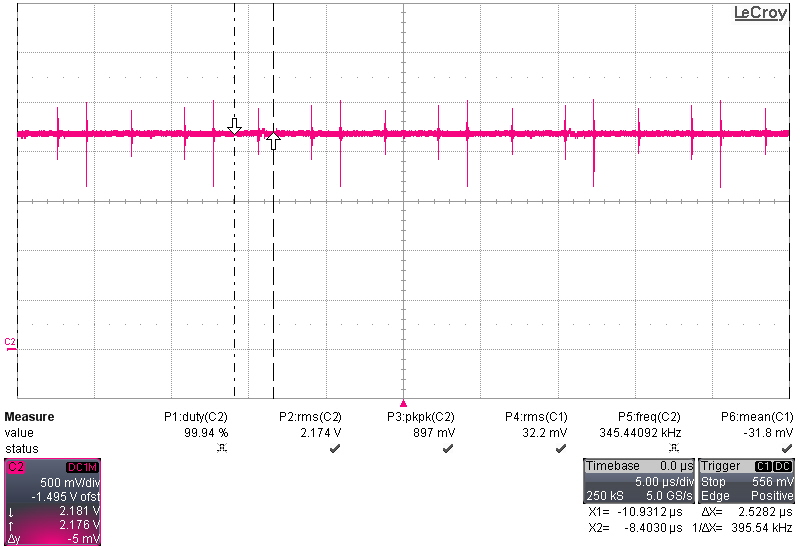

TPS23754 第1脚CTL的波形:

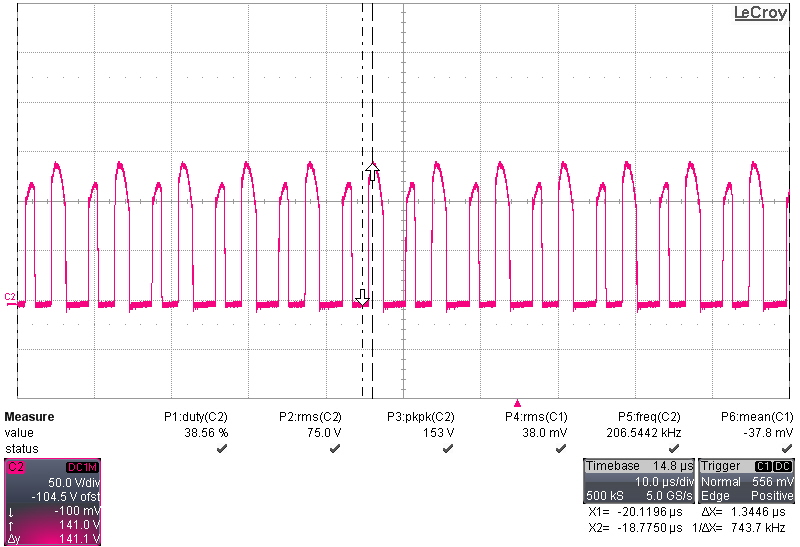

一次侧主MOS的VDS波形:

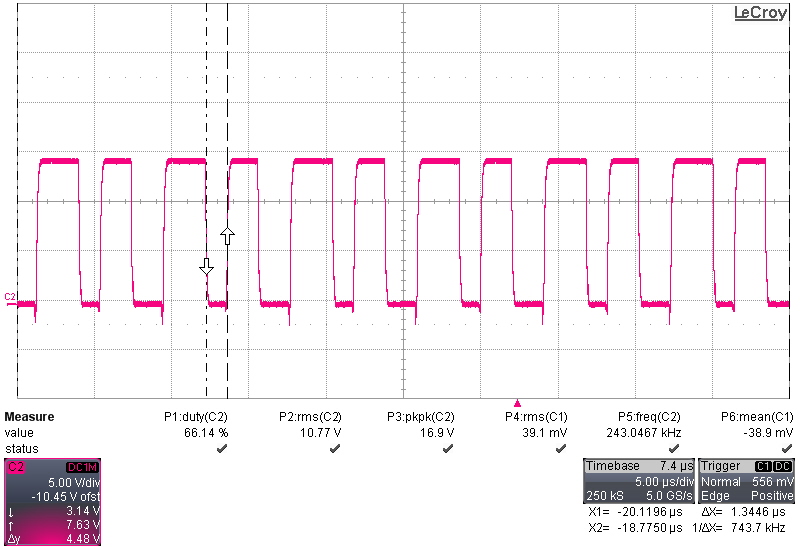

主MOS的开关信号:占空比明显不一样在变化。

将驱动电阻加大点试试，是不是直通？

我看了，我的意思是加大驱动电阻，同时驱动电阻反向并联一个二极管，让MOS管快关慢通试试。

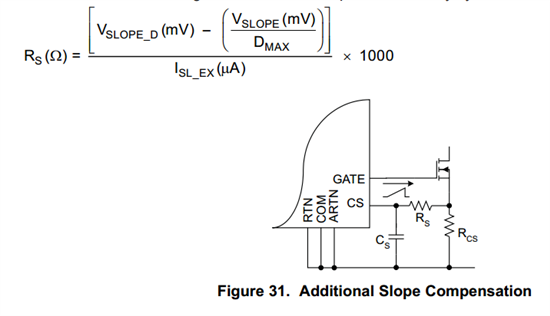

发热和回路不稳定是由于我的占空比大于50%后，峰值电流控制模式需要做斜坡补偿，datasheet里有，但是具体怎么做只有下面的公式

没有具体补偿说明，Vslope_D 多少合适，或者说怎么判断合适，现在我将RS由1K改为了10K，芯片、MOS不发烫了变压器还会但有变好，回路也稳定了，但是还有下面3个问题：

1.48V 输入空载时还有0.06A功耗，19V输出0.85A负载时，效率只有80%，跟TI的DEMO板没法比；

2.RS改大了以后肯定会影响限流，限流值怎么计算？

3.有的板子输出19V加0.85A的负载输出会掉到17V左右；
