【TPS65131的封装怎么画？可以找到库吗？】

你的意思是你已经自己做好了元件库，不知道怎么导入PCB内部吗？

WEBENCH Design Environments 是独特而强大的软件工具，能在短短几秒内提供定制电源、照明、滤波、时钟和传感设计。这些易用的工具能帮助您创建、优化并模拟符合您独特规格的设计。同时，这些工具能让您在将设计投入生产之前在设计、系统和供应链层面进行基于价值的权衡。

http://www.ti.com.cn/lsds/ti_zh/analog/webench/overview.page

用这个软件设计上选择用你要封装的那个电源芯片,生成的文件里有就有相应的原理图库与PCB库,非常方便的工具软件.试下吧.很简单的.

恩，就是原理图画了，但这个芯片的PCB封装不知道怎么画？ 原本想找没有找到它的封装，打算自己画的时候采用 【利用向导制作元器件PCB封装模型】的方式，发现没有合适的封装可以做出来，因为这个芯片的封装引脚是偏里面的，所以很想问一下，感谢。

能具体操作下呢？他的封装是支持哪些软件的?

您的意思是PCB封装向导不知道选择哪一个封装，那时封装画好了之后不知道如何导入？这种封装应该不难画啊。

使用AD画PCB时可以不用使用PCB封装向导，可以在PCB文件中新建一个元器件，然后把已有元件复制进去，然后修改就好了。

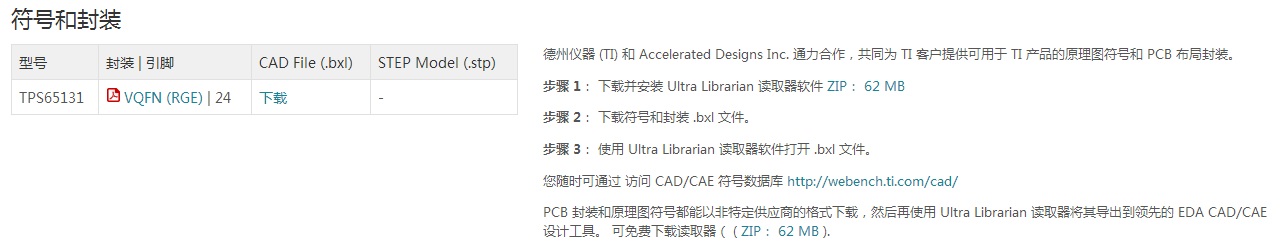

http://www.ti.com.cn/product/cn/TPS65131/quality 这个链接下cad file，然后用Ultra Librarian 导入就行了

或者也可以直接在Altium design里面画一个，也是很方便的，具体的库的画法可以看一下这个链接

http://zhidao.baidu.com/link?url=yrkFtv5LbjUqqciginjIkdAdbLVda31hc9kDbySYJi-JlaIh4WhX7mkDK1xABTbFn75UbzkYZbm9tlZPpnJPgK

也可以直接在Altium design里面画一个，方便，库的画法可以看一下这个链接

http://zhidao.baidu.com/link?url=yrkFtv5LbjUqqciginjIkdAdbLVda31hc9kDbySYJi-JlaIh4WhX7mkDK1xABTbFn75UbzkYZbm9tlZPpnJPgK

也可以直接在Altium design里面画一个，方便，库的画法可以看一下这个链接

http://zhidao.baidu.com/link?url=yrkFtv5LbjUqqciginjIkdAdbLVda31hc9kDbySYJi-JlaIh4WhX7mkDK1xABTbFn75UbzkYZbm9tlZPpnJPgK

也可以直接在Altium design里面画一个，方便，库的画法可以看一下这个链接

http://zhidao.baidu.com/link?url=yrkFtv5LbjUqqciginjIkdAdbLVda31hc9kDbySYJi-JlaIh4WhX7mkDK1xABTbFn75UbzkYZbm9tlZPpnJPgK

也可以直接在Altium design里面画一个，方便，库的画法可以看一下这个链接

http://zhidao.baidu.com/link?url=yrkFtv5LbjUqqciginjIkdAdbLVda31hc9kDbySYJi-JlaIh4WhX7mkDK1xABTbFn75UbzkYZbm9tlZPpnJPgK

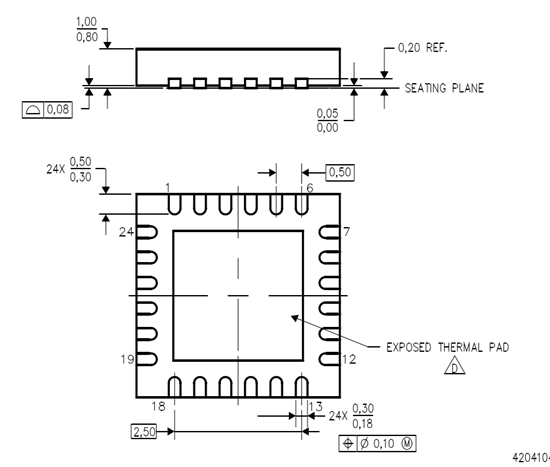

TPS65131的封装根据芯片手册里面的尺寸大小与规格可以自己画的，网上资源丰富，是可以找到库的，用altium designer 的PCB封装向导导入库：

以利用altium designer的封装向导绘制QFN封装为例:

TOOL--IPC FOOTPRINT WIZARD----NEST---PQFP
