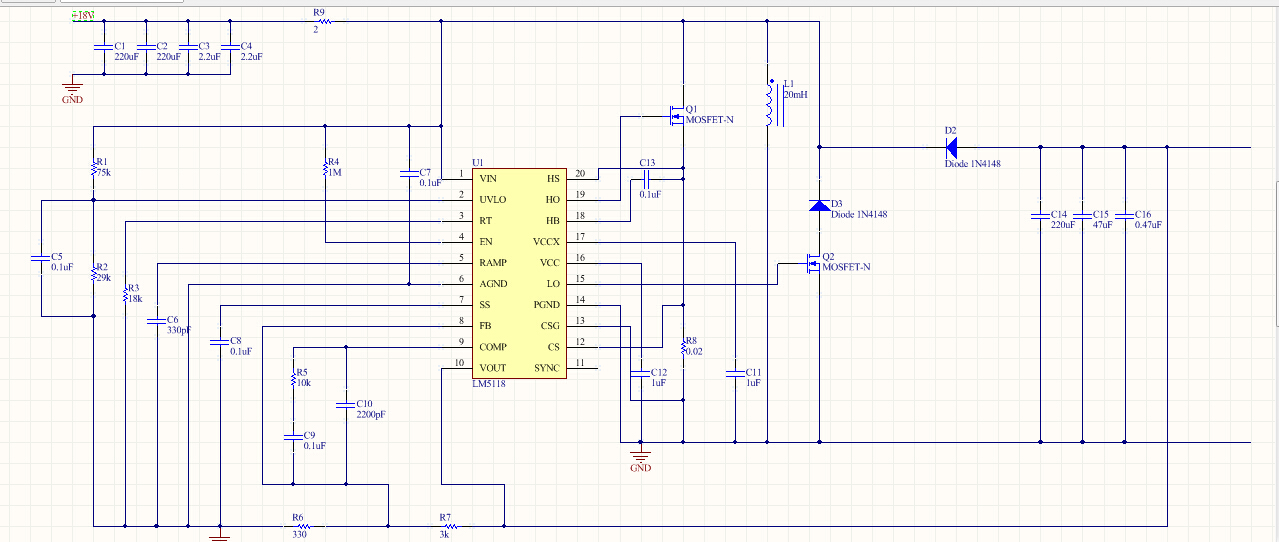

请大神改正。。。。。实在不知怎么整
你这张图肯定不可以，因为输出电压为负值根本无法闭环。
哦哦 开环改良呢
感觉你的电路工作起来不对啊，第二为什么要用LM5118呢
只是当时的一时想法，想证实一下
你可以参考普通的buck-boost 电路来进行设计。你这个主电路是有点问题的。
嗯 看到这个芯片也能工作buck-boost模式 就想改改
你可以参考普通的buck-boost 电路来进行设计。也可以使用TI的在线设计工具WEBENCH来设计你的电路的，很便捷。
你这个图的电路有问题，你直接把电感L1接到了+18V和GND之间，不就短路了么？
建议你参考buck-boost拓扑来进行链接，另外，负压这个不容易整同步整流，二极管还是必须的。
