TPS54340负载不能加大。

楼主，首先，你可以先检查一下输入的电压源，看看是否输入限流了；其次，楼主确认一下使用电感能通过的峰值电流，看是否电感过流饱和了，导致输入电压跌落，你再确定一下电感的参数。如果可以，楼主贴一下SW的波形。

Hi

   功率电感的饱和电流推荐需要大于最大负载电流的1.2倍，就是说如果你最大输出3A，你的电感就要选择3.6A以上。

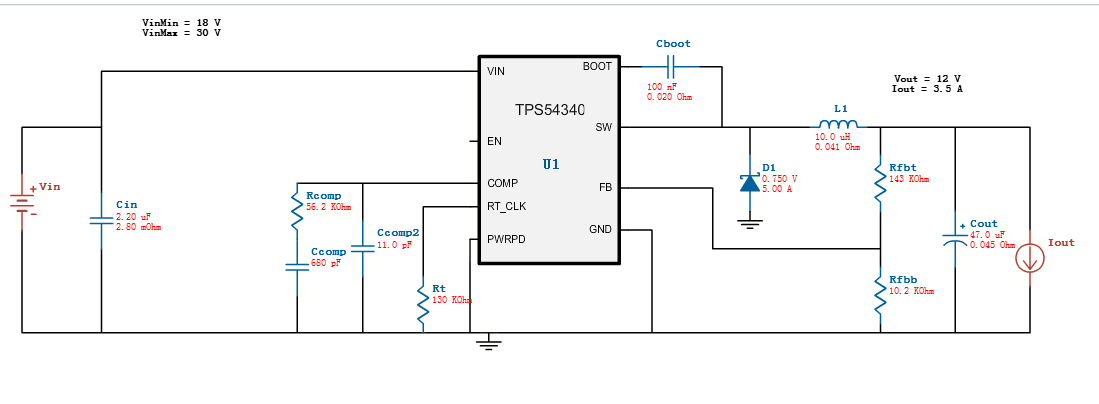

   依据wenench仿真，补偿电路已经被改掉，加上你输出选择ESR很高的电解电容的话，环路补偿可能进一步恶化，导致输出不稳定。

您好，我可不可以这样理解，当负载大的时候，电感饱和之后，电流迅速增大，然后芯片内部的过流保护使输出的PWM占空比减小，从而输出电压下降。

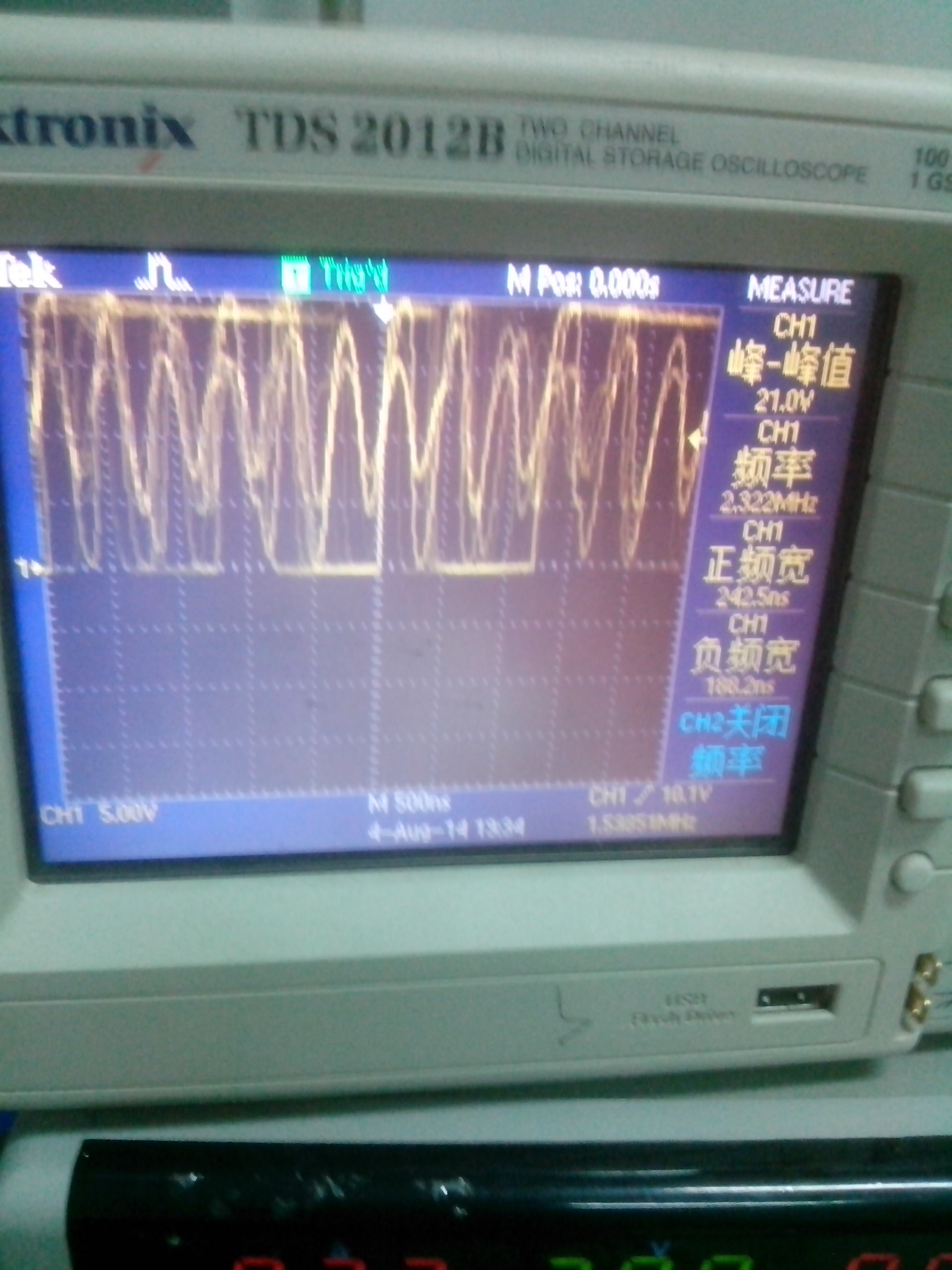

上面这是空载时SW的波形

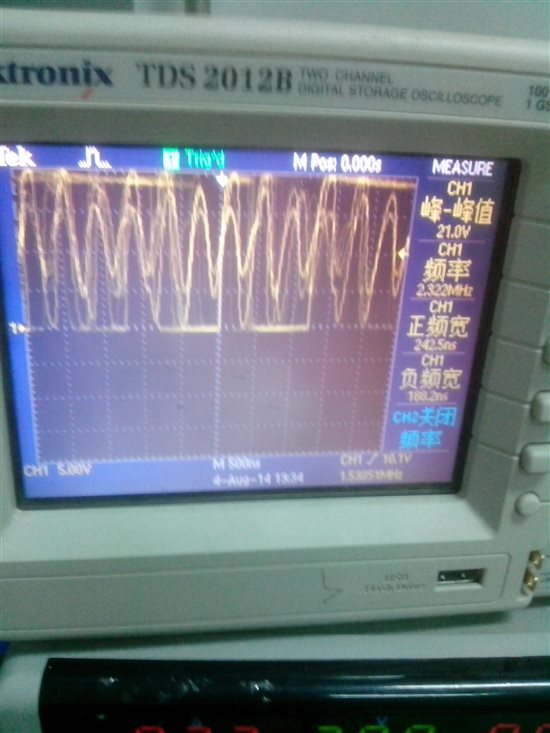

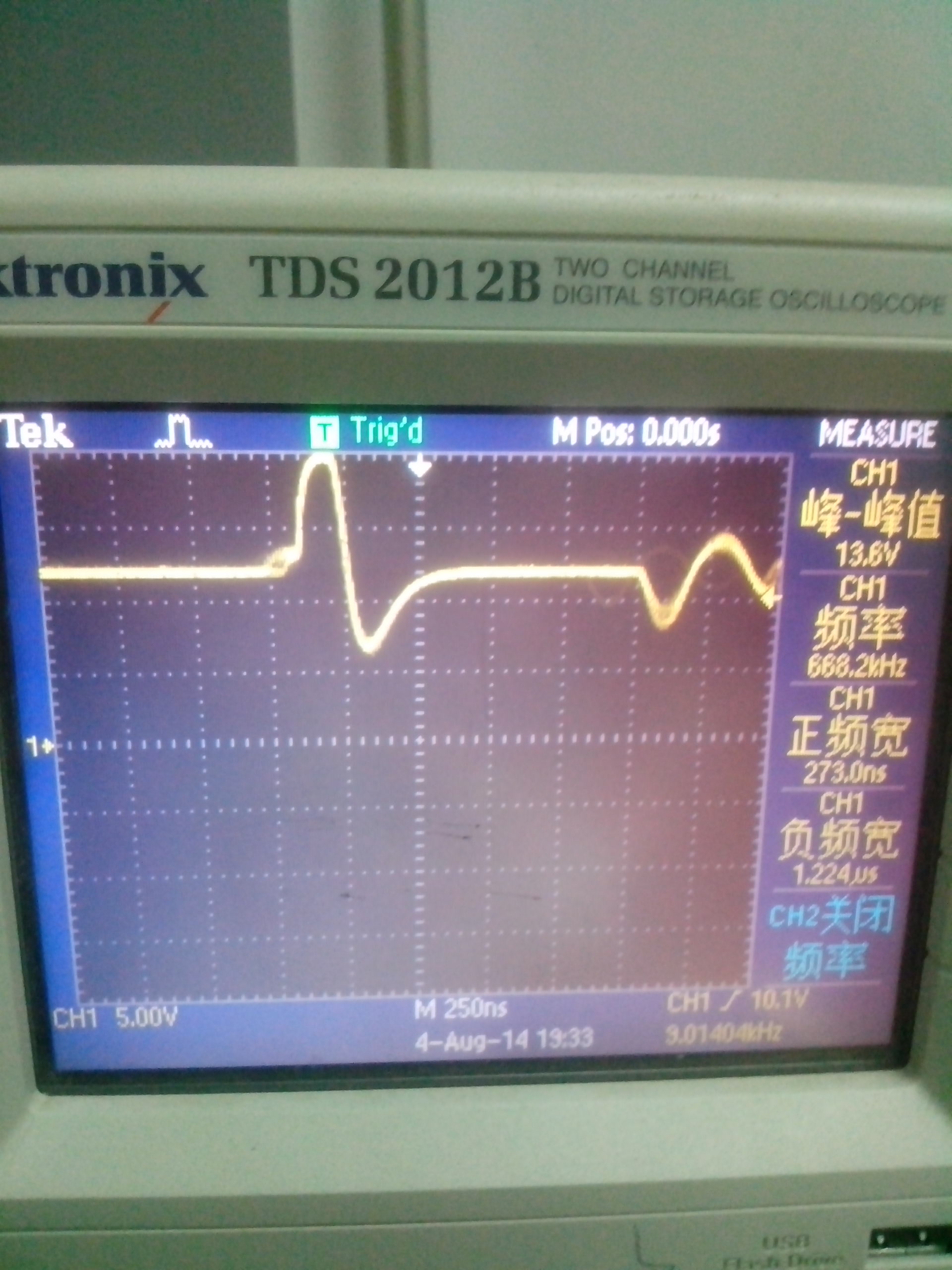

这是输出0.4A左右时的SW波形

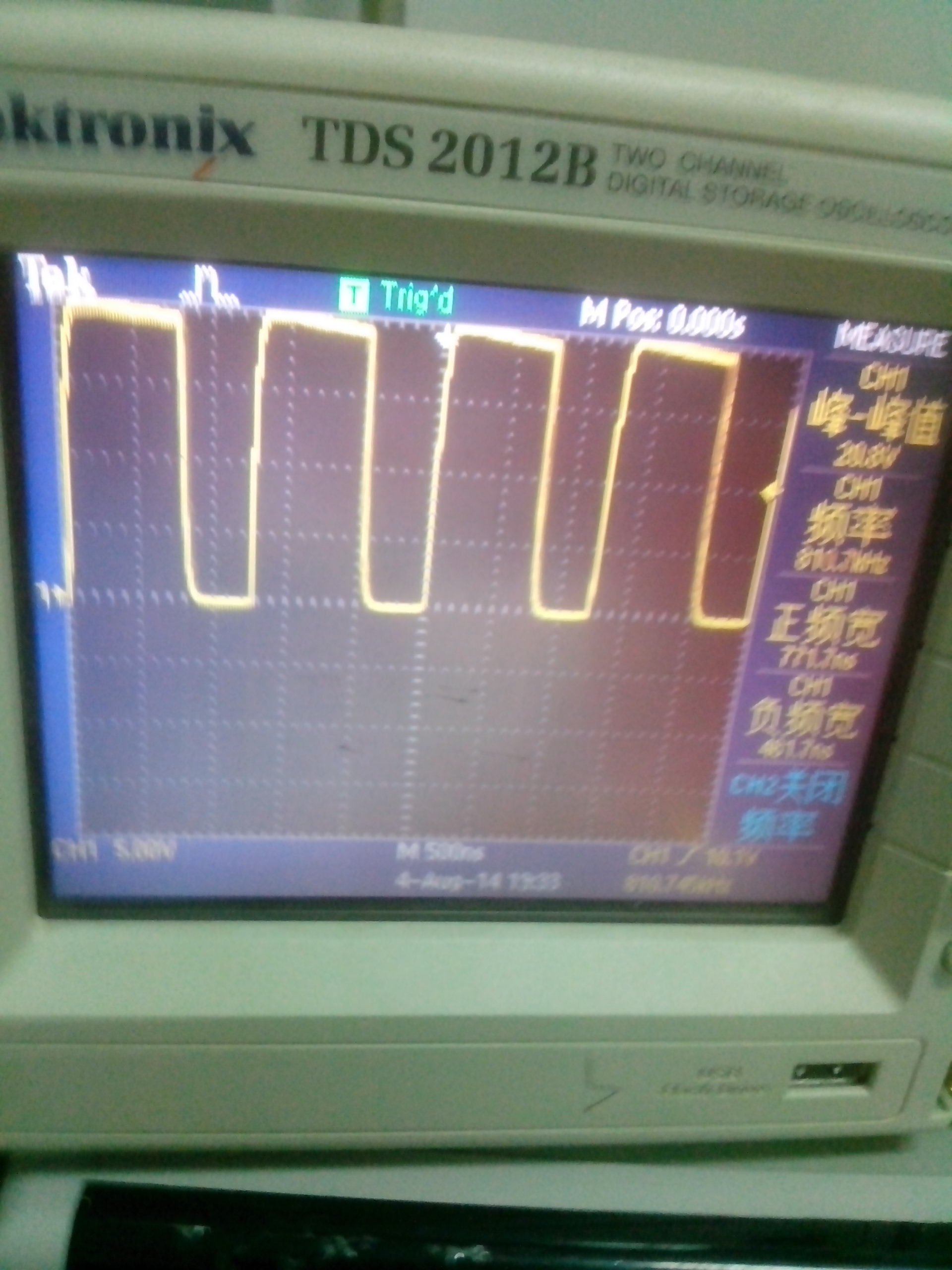

这是输出0.8A，电压急剧下降到8V时SW的电流

这里看的波形应该是环路不稳定，楼主先检查一下电感吧，确认电感没有饱和，然后电容换成两个22uF的并联再测试一下。不排除你使用的电解电容ESR过大，会影响到环路。最后，确定一下你补偿元件的参数是与webench仿真得出的参数一致。

怀疑是被干扰了，你把电位器换成电阻试试看先。你的输出电容的esr多少，感觉应该不会很小，因此输出电容应该没问题。

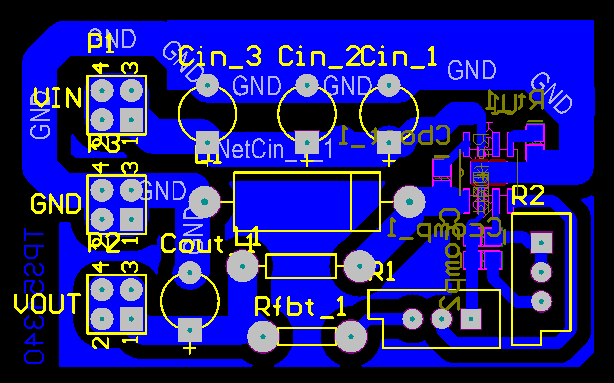

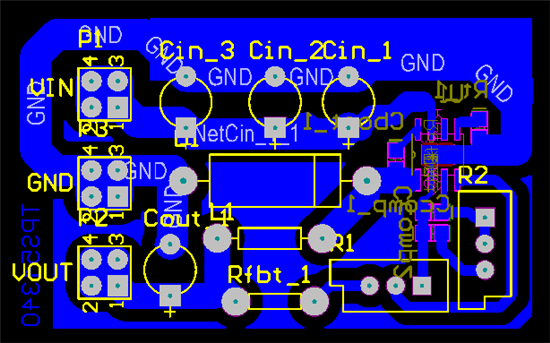

PS：你的PCB布局也不好，谢谢。

谢谢您，输出电容用的普通的铝电解电容，ESR大约在2欧姆左右，PCB布局一般需要怎么个布局思路啊！我可以怎么去改我的PCB啊，另外，您觉得我可以这样理解吗，电感饱和电流太小，当电感饱和之后导致内部的过流保护起作用，使输出PWM占空比，导致输出电压减小！

谢谢您，输出电容用的普通的铝电解电容，ESR大约在2欧姆左右，PCB布局一般需要怎么个布局思路啊！我可以怎么去改我的PCB啊，另外，您觉得我可以这样理解吗，我用的电感饱和电流太小，当电感饱和之后，电流迅速增大导致内部的过流保护起作用，使输出PWM占空比减小，导致输出电压减小！

亲；从波形看，可能是输入电容太小，电源电压塌陷振荡了。建议测一下板上的电源电压波形。

意思是说   在webench里的补偿电路和典型应用电路不一样吗？
