tps40210 isns端波形好像有点问题，12伏转24v的 ，按照评估板设计的，电感时用的12*12的封闭功率电感 15uh，这个isns波形怎么和仿真的不一样？时电感选择的不好吗？

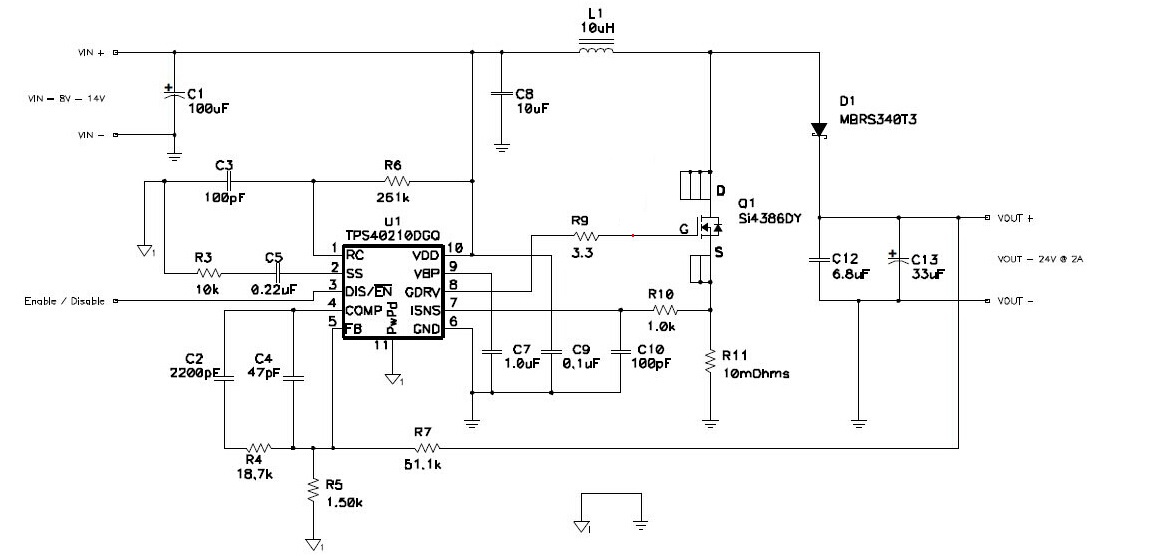

原理图：

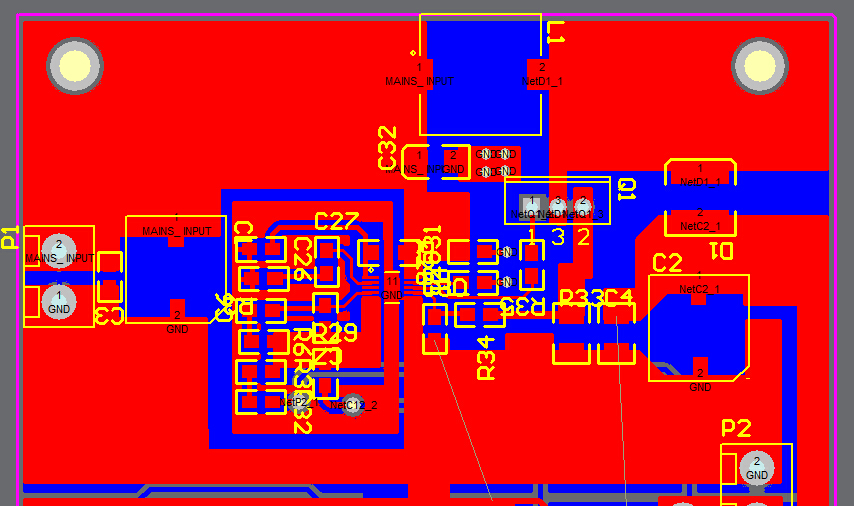

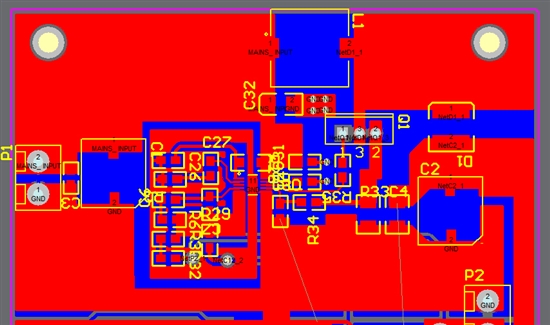

pcb

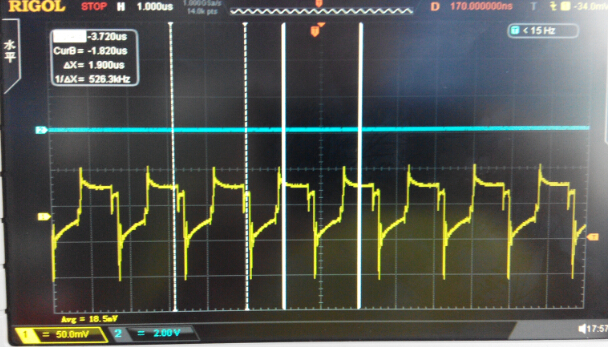

isns端：
这个等级DCDC，不建议用TO-200封装。功率落低点也应该在C32位置。
另外，原理与PCB不符，SCH为R11，PCB成了R33。
建议亲核实一下。
原理图是datasheet上的 pcb用的原理图和这个一样 但标号不一样 有没有可能是因为电感饱和了？
有没有可能是电感饱和了？
电感饱和了吧
从波形看；电感没有饱和。由于覆铜铺地，地线被干扰而导致出现奇怪波形。如果直接从电流电阻上量，就不是各个波。
