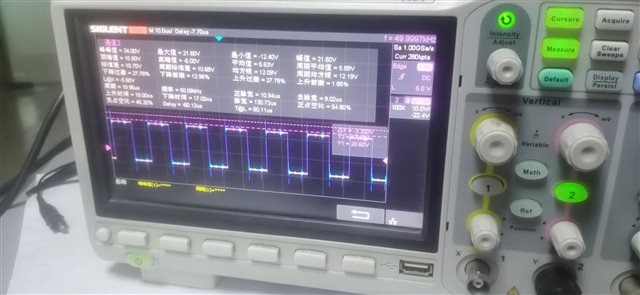

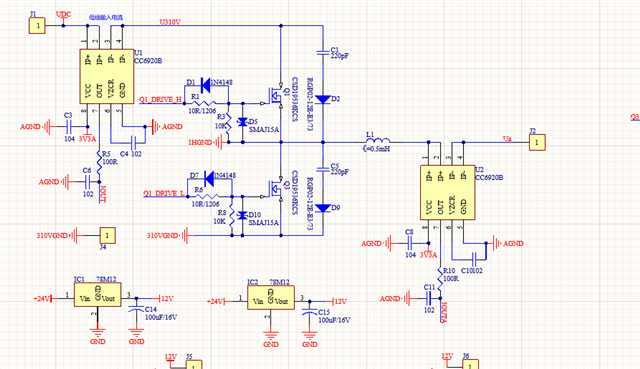

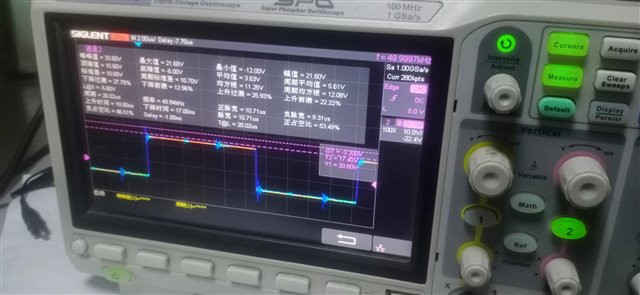

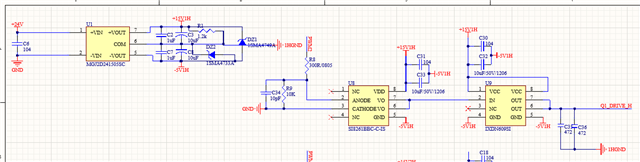

用CSD19536KCS做三相逆变发现输入上升到60V左右就会烧管子，并且在一瞬间会听到滋的一声（好像什么东西击穿了？），测试为GS，DS短路，但是逆变正常输出时波形还行。装置运行过程中测试管子gs波形发现振铃比较严重并且严重程度随着输入加大而加大，测试gs尖峰甚至有28V，-12V。在驱动电源加了稳压管并且在mos管GS下面加了TVS管也无法吸收和稳住GS电压，不知该如何解决，也不知道是否是因为GS电压过大而导致的管子损坏。下面如图一为逆变器其中一相的原理图，图二是驱动的原理图，图三四为实测MOS管GS波形。

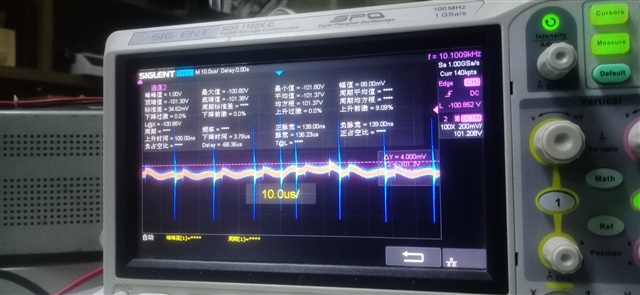

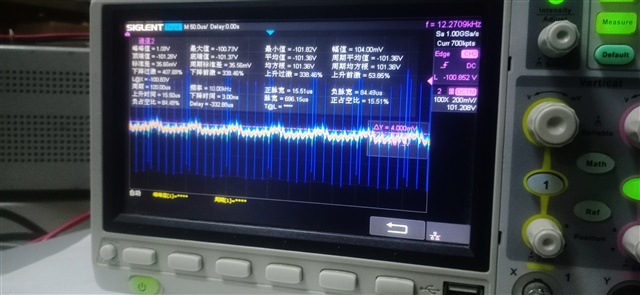

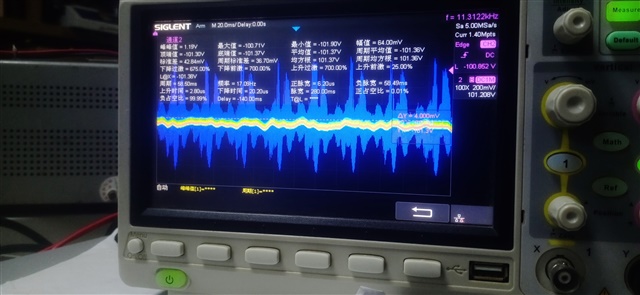

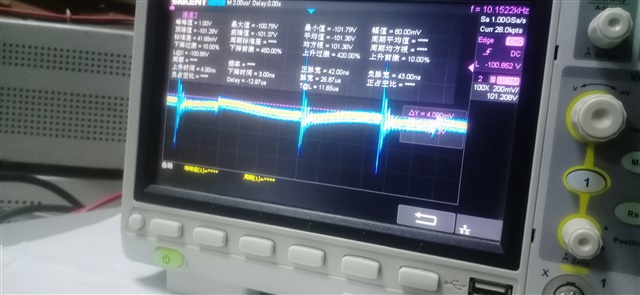

抱歉这么晚回复消息，之前一直没上线。您说从驱动信号上看有一些noise能请问是怎么看出来的呢，我之前一直觉得是因为PCB布局走线有问题导致寄生参数过大导致的震荡没有怀疑到电源上面。按您说的我测试辅助电源供电确实有些问题，但是不是电源正负极之间波形有问题，驱动24V供电是很平的，但是AGND和GND之间测试有很大的问题。我测试了几组数据如下图所示。

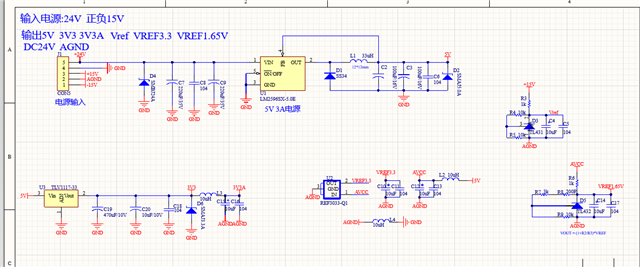

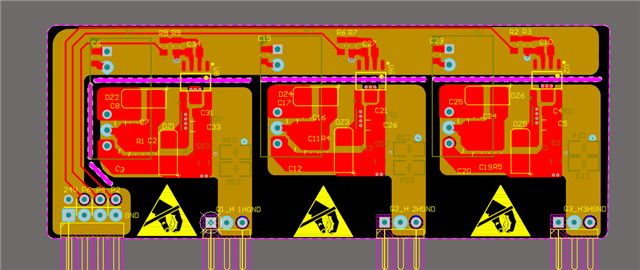

关于供电noise的问题，我想是否是我的辅助电源接地处理有问题，下面附上我的辅助电源供电原理图。其中+-15V AGND是外接的一个10W变压器加7815 7915供电的，24V GND是买的明纬的一个220V转24V 53W的开关电源供电的。之前本来+-15V AGND也是用的明纬的一个双路开关电源，但是后面觉得用开关电源给模拟电路供电noise会不会比较大就改成线性的了。然后AGND和GND是在辅助电源板上是通过10uH小电感单点接地，但是在整个系统的其他一些板子上，比如采样板又把AGND和GND板内进行了单点接地，我不知道这样的做法是否有问题，这种整个系统来看应该就不算单点接地了而是多点接地。
