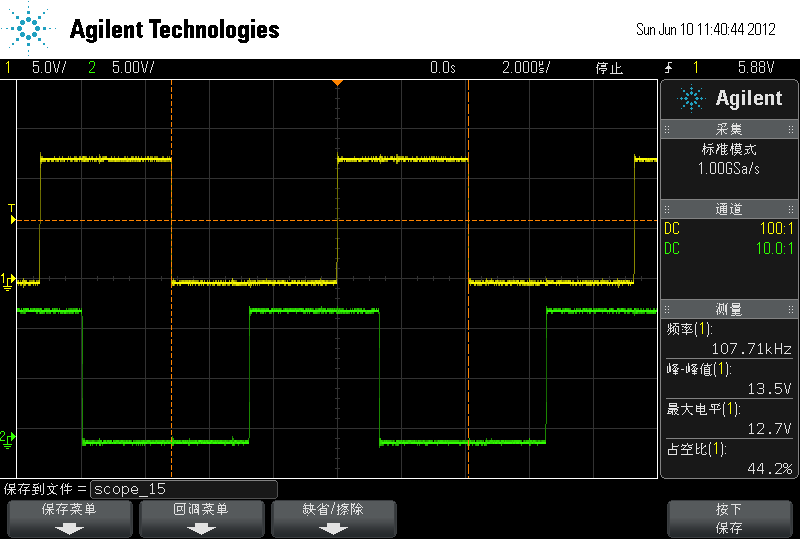

图中黄色为芯片18脚（A）输出绿色为13（D）脚输出，请问输出A怎么滞后D 呢？AB信号驱动的是超前臂还是滞后臂？
AD是斜对角，对应的是占空比，从波形来看是D超前啊？
可是TI给的PDF文件上说的是A超前于D的我初学的确实有些疑惑了，是示波器的问题还是我认识上有错误呢？
上一个图是移相后AD的输出波形再传一个移相角小的。
可以根据datasheet 13页 分析，CD是超前臂，AB是滞后臂
