TI的工作人员您好：

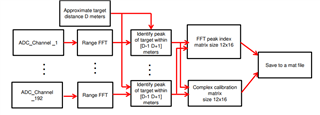

根据文档中的描述，在对应场景中采集的到校准数据用于生成两个校准矩阵，如图1
(图1)
关于这两个矩阵生成过程是在4chip_cascade_MIMO_example中的cascade_MIMO_antennaCalib.m中
关于天线校准矩阵生成过程中存在的几个问题想请教一下：

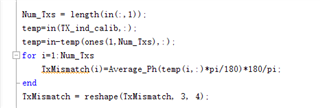

在校准过程的最后步骤里面 是需要找到一个TX和RX的通道作为参考基准，然后所有其它通道均减去这个通道的数值（如图2 、3）：
（图2）
（图3）

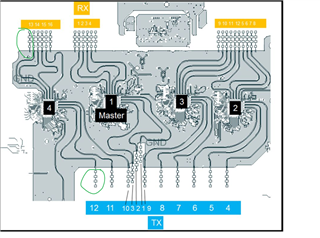

按照天线的布局 slave3 中的接收天线和发射应该作为基准（如图4）：
（图4）
理论上来说，上述图3和图4的步骤中 应该将TX12 和RX13 作为基准数据，用于相减。
所用的数据是：radar_data_Rxchain （256 64 16 12）
经过处理后in是(12*16)的矩阵
在TxMismatch中，选择的是temp=in(TX_ind_calib,:); 其中TX_ind_calib=12 正好对应了TX的12

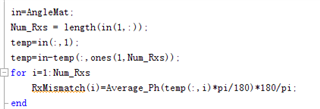

但是在RxMismatch中 选择的确是temp=in(:,1);，是RX1而非RX13 。
如果这样的话 接收天线的相位基准岂不是不对了 ，
针对这一问题 希望能够给与解答。
