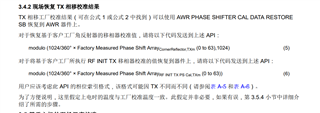

按照文档“级联一致性和移相器校准手册”中的描述，需要获得low,mid,heigh,3个温度范围内的相位校准数据。我现在想在调用函数MmwDemo_calibRestore()从flash中读取校准数据之前，先调用函数MmwDemo_getTemperatureReport()，获取设备的温度信息，但是该函数获取的是各发射天线和接收天线上各自的温度，我现在求了天线上的平均值，或者有别的函数可以直接获得temperture。另外函数rlRfTempMonConfig(),在文档中说可以周期性的获得report，但是在AWR2944的SDK里面并没有调用该函数，请问如果要调用，应该在什么地方调用呢？我调用了函数rlRfRunTimeCalibConfig(),用来配置运行时校准，配置的CALIB_MON_TIME_UNIT=2U，CALIBRATION_PERIODICITY=3，并且使能了reportEn,和enablePeriodicity，但是从程序的执行过程中，似乎只执行了一次oneTimeCalib,在该函数的异步事件RL_RF_AE_RUN_TIME_CALIB_REPORT_SB中每执行一次，gMmwMssMCB.stats.calibrationReports++;我打印出该值，一直为1。在上述的文档中提到要使能CalTempIdxOverrideEn=0x7,在文档“2043.mmWave-Radar-Interface-Control”中提到，CalTempIdxOverrideEn只支持 one time calibrations，是不是需要设置enablePeriodicity == false。

关于温度偏执范围的选择，需要在程序执行的过程中实时检测温度信息，我现在是在函数MmwDemo_transmitProcessedOutput()中每隔几帧调用函数MmwDemo_getTemperatureReport()获取温度，请问是否可行？根据温度的变化，判断是否需要改变温度偏置（low,mid,height），需要重新从flash中读取相应温度偏置的校准数据，或是一次读出3个偏置的信息，根据温度选择对应的校准数据，是否可行？还需要override TX、RX、LO DIST的温度指数，是不是修改结构体rlRunTimeCalibConf_t中相关的变量并调用函数rlRfRunTimeCalibConfig()即可，抑或可以在函数MmwDemo_transmitProcessedOutput()中调用该函数？在“级联一致性和移相器校准手册”中还提到了TX的温度矫正LUT（针对的是2243和1843），请问2944有相应的温度矫正LUT吗？包含在SDK里面还是要从别的地方获取？

谢谢

让我在内部与团队一起检查一下，然后回复您进行更新。

你好，

前几天使用AWR2944在暗室中对着信号源测试了phaseshifter的校准矩阵，解出来的相位没有按照5.625°递增，请问这和使用的不是角反而是信号源有关吗？测试所用的波形配置为  TDM模式，4TX，4RX enabled,共64组phaseshift Set,在测试过程中，我自己写了一个CLI命令，使用TI自己的visualizer给AWR2944发送命令，使phaseShiftindex++,相位配置的代码如下所示

     rlRfPhaseShiftCfg_t my_phaseShiftCfg[4] =
    {
          {
            .chirpStartIdx = 0,
            .chirpEndIdx   = 0,
            .tx0PhaseShift = phase_index,
            .tx1PhaseShift = 0,
            .tx2PhaseShift = 0,
            .tx3PhaseShift = 0,
         },
         {
            .chirpStartIdx = 1,
            .chirpEndIdx   = 1,
            .tx0PhaseShift = 0,
            .tx1PhaseShift = phase_index,
            .tx2PhaseShift = 0,
            .tx3PhaseShift = 0,
        },
        {
            .chirpStartIdx = 2,
            .chirpEndIdx   = 2,
            .tx0PhaseShift = 0,
            .tx1PhaseShift = 0,
            .tx2PhaseShift = phase_index,
            .tx3PhaseShift = 0,
        },
        {
            .chirpStartIdx = 3,
            .chirpEndIdx   = 3,
            .tx0PhaseShift = 0,
            .tx1PhaseShift = 0,
            .tx2PhaseShift = 0,
            .tx3PhaseShift = phase_index,
        },
    };
    uint32_t my_chirpsetcount ;
    for(my_chirpsetcount=0;my_chirpsetcount<4;my_chirpsetcount++)
    {
      if(MMWave_addPhaseShiftChirp ((MMWave_Handle*)ptrMMWaveMCB, &my_phaseShiftCfg[my_chirpsetcount], errCode)!=NULL)
      {
             CLI_write("add phaseshift done\r\n");
      }
      else
      {
          CLI_write("add phaseshift failed\r\n");
          break;
      }
    }

请问这样配置发送chirp的相位是否正确？如果波形配置不正确，请问该如何配置波形？

能否通过在.cfg文件中修改profileCfg 的第7位txPhaseShifter来完成对发射的chirp的相位配置？

另外参考“级联一致性和移相器校准手册”，在测量校准矩阵时需要关闭所有的运行时校准，请问该运行时校准是否包括onetime和period校准，目前的测试结果是基于只disable period校准得到的。

谢谢

1) 通过修改 .cfg 文件中 profileCfg 的第 7 位 txPhaseShifter 来完成发出的 chirp 的相位配置。您可以先尝试为此字段提供一些非零值，看看是否观察到正确的值（根据字段中使用的配置）。

2）请注意，字段位需要正确填写。Bit 0 和 1 保留，应设置为零，而位 2 至 7 表示 TX0 相移值。同样，Bit 8和9应为零，第 10 至 15 位表示 TX1 相移值。请确保在配置文件 cfg API 以及 rlRfPhaseShiftCfg_t 结构中正确遵循这一点。

3）此外，对于配置文件配置中添加的phase，我们还可以使用 rlRfSetPhaseShiftConfig API 为phase添加更多抖动。一旦在配置文件 cfg 的单个设备案例中观察到正确的输出，您也可以尝试使用此 API 并检查正确的输出。

请注意，OOB demo还使用了 PhaseShiftConfig API，您也可以将其用作您的应用程序的参考。您可以在 mss_main.c 文件中查看它是如何在demo中实现的。

首先，您能否让我们知道上述 3 个步骤是否可以实现。一旦完成，进一步的措施将变得更容易。
