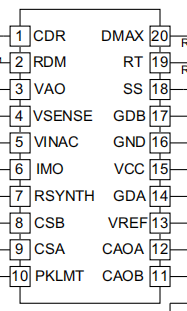

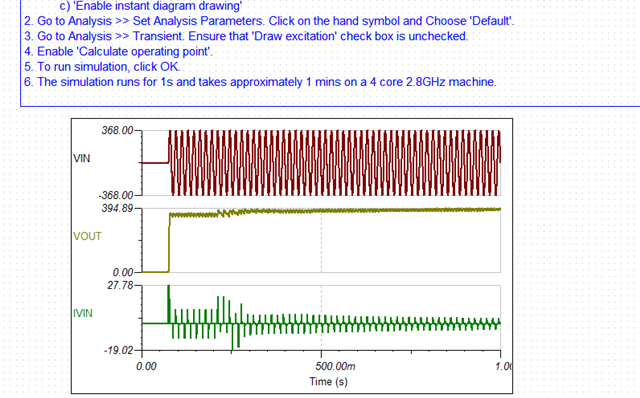

UCC28070: 仿真模型，TINA中有关IRIPB ，IRIPA，F_KHZ，这三个引脚，与实际芯片引脚不符，请问这三个引脚是如何定义的，谢谢，还有，官方给的仿真模型，仿真出来的波形也不正常。

我不知道你的问题的答案，但显然需要这三个“额外”信号来连接TINA-TI系统级模型中的配套增压模型：

“B”相得到F_KHZ和IRIPB，与上述“A”相类似。

TINA-TI型号附带的文本注释中没有提到这些信号。

我猜测，BOOT_AVG块（可能应该命名为BOOST_AVG）向控制器生成CSx信号，控制器模型反馈包含当前合成信息的IRIPx信号。F_KHZ会产生开关频率信息，在瞬态条件下暂时没有GDx信号的情况下，这可能是必要的。

基本上，建议按照模型显示的方式连接这些块。

附带说明：很明显，该模型不需要显式的GND连接，并且CDR和RDM引脚不可用，因此没有对频率抖动进行建模。
