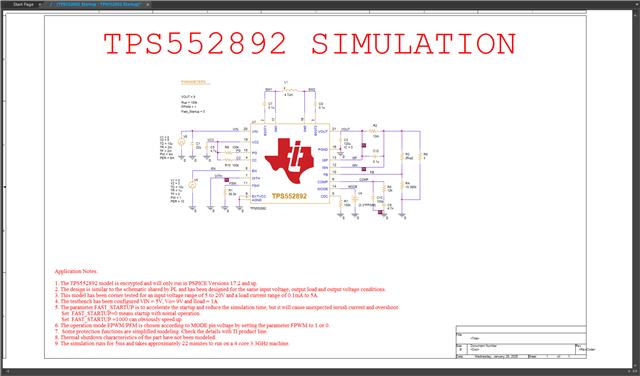

您好，我下载了贵公司TPS552892的Pspice参考设计模型，但是在仿真时发现，在启动阶段SW1的开关周期似乎存在问题，有大小周期；而且在Buck-Boost模式时，电感电流的波形很乱，我不知道问题出在哪里，希望您能解答一下，谢谢！
感谢您对TI产品的关注。我们正在核实您的问题，请等待我们的答复。
您好，
这是正常现象。可以看到它们的电压输入曲线是 15V - 9V - 5V，输出电压为 9V。所以它会经历降压-升降压-升压模式。
在模式转换过程中，SW1 和 SW2 之间可能出现不平滑的情况，但这并不是问题所在。

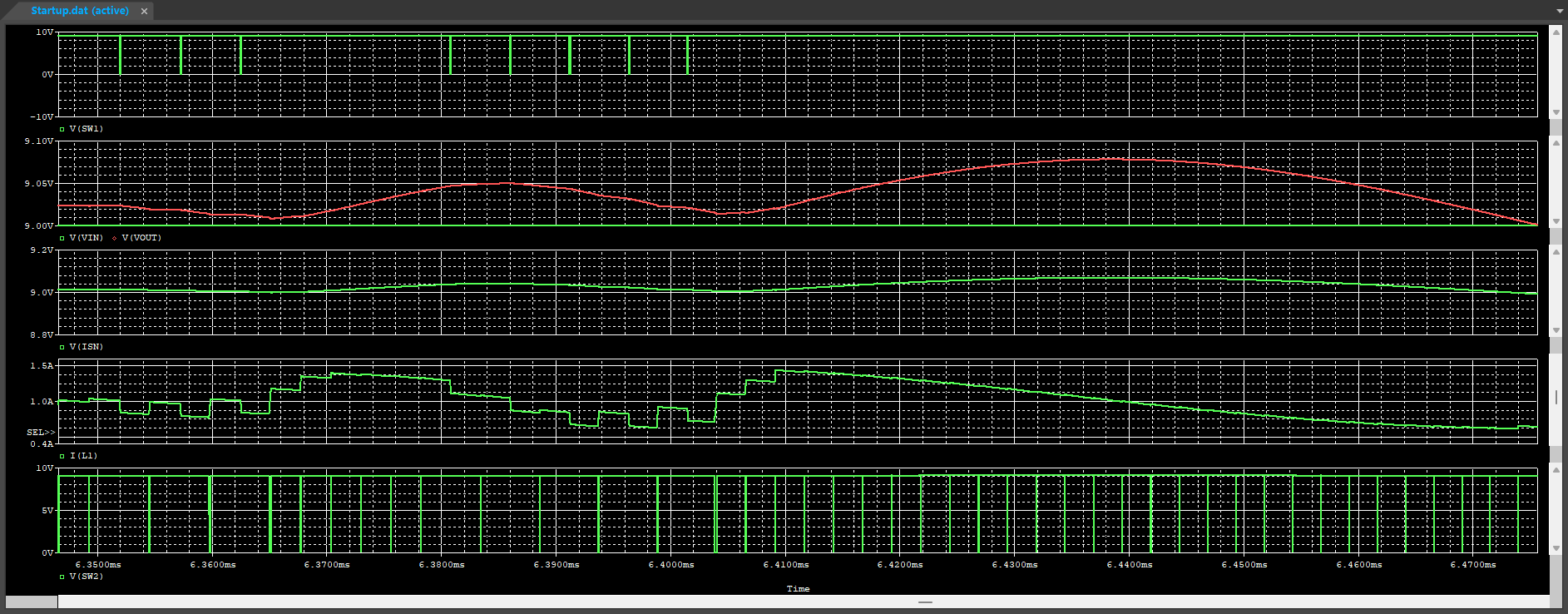

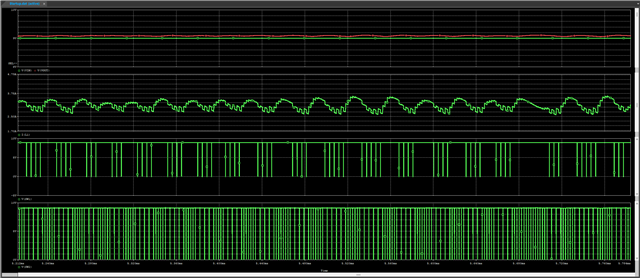

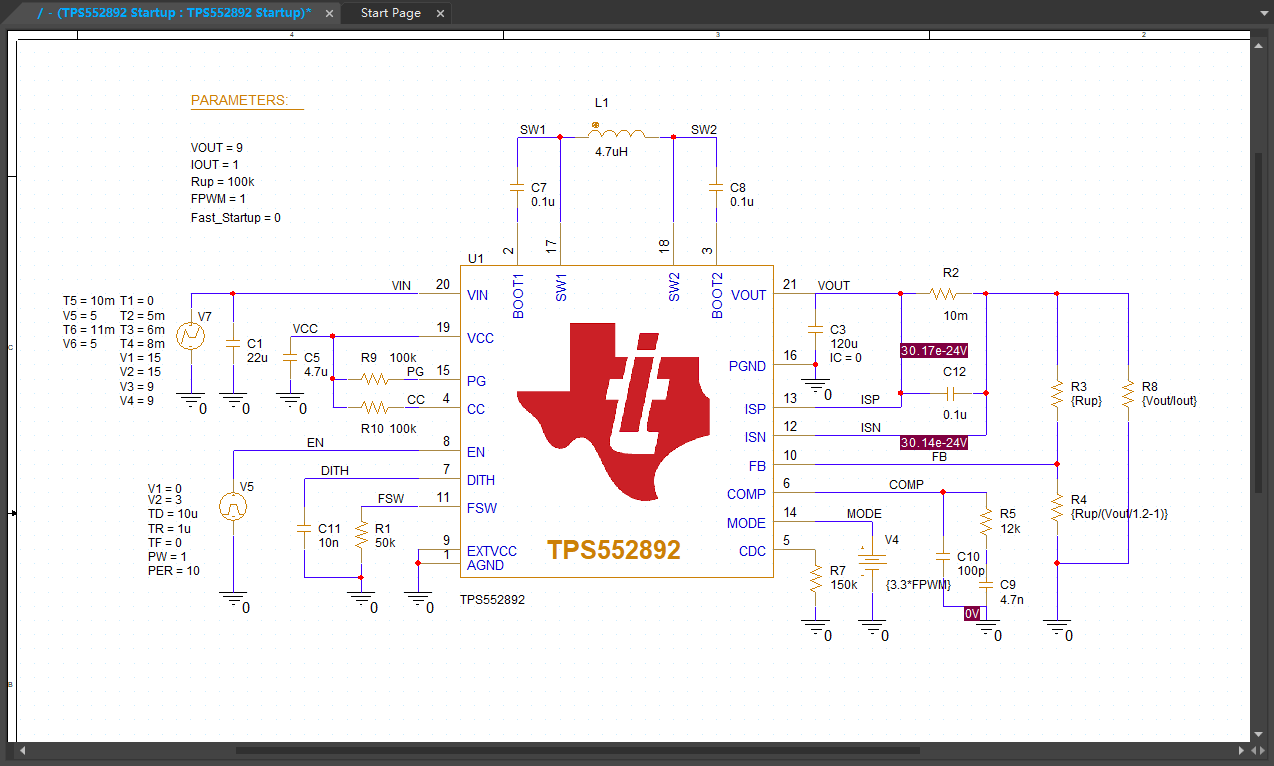

您好，我仿真设置了Buck-Boost模式的持续时间为2ms，在这段时间内，变换器应该能够稳定处于Buck-Boost模式，但电感电流的波形一直都是不规则的，也就是第三张图。而且在启动过程中，输入电压始终高于输出电压，变换器应该处于Buck模式，SW2应当与Vout的波形相同，但在图4中可以看到，此时SW2仍有开关状态。希望您能再解答一下，谢谢！
您好，我仿真设置了Buck-Boost模式的持续时间为2ms，在这段时间内，变换器应该能够稳定处于Buck-Boost模式。但在这2ms内，电感电流的波形一直都是不规则的，也就是第三张图。而且在启动过程中，输入电压始终高于输出电压，变换器应该处于Buck模式，SW2应当与Vout的波形相同，但在图4中可以看到，此时SW2仍有开关状态。希望您能再解答一下，谢谢！
我们可以禁用 DITH（展频）功能来获得稳定的开关频率。 这可使转换器在降压/升压模式下保持稳定。
在启动期间、转换器将在 PFM 模式下工作、SW2 具有开关状态是正常的。 请向客户澄清。
您好，我将DITH引脚直接接地，禁用了DITH，但是Buck-Boost模式稳态时的电感电流波形仍是乱的。
客户可以使用VIN=9V直接使设备在降压-升压模式下工作。
这可以消除可能发生振荡的模式转换的影响。
您好，我设置9V输入，在降压-升压模式下电感电流仍然是振荡的
我也检查了这种情况, 发现了同样的问题。
我觉得这个模型不是很精确的模拟这个降压-升压模式, 很容易不稳定。
实际设备没有这样的问题。 请忽略此模拟。
