CC2340R5: SPI DEMO通讯，Peripheral无法输出数据

您好，需要时间来查看您的问题。

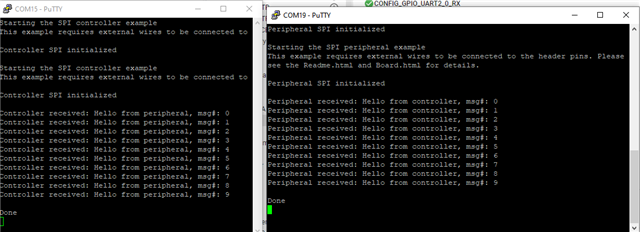

您好，我刚刚测试了这两个示例，我能够在设备之间接收数据(消息)。 您可能错过了一条线；

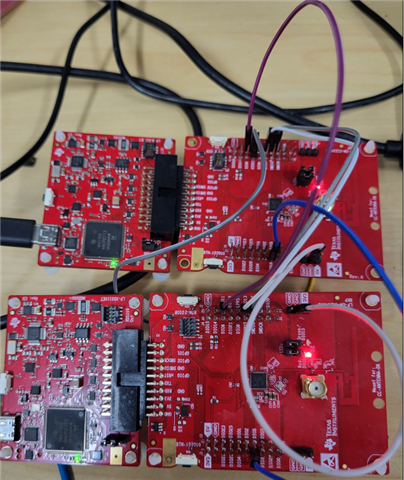

我在器件之间总共使用了7条线(所有SPI引脚，接地和两条来自GPIO，标记为SPI_Ready)(我的设置是2x CC2340R5，使用lowpower_7_10_00_35 SDK)

您好！问题解决。数据正确接法：DIO12->DIO12，DIO13->DIO13。怎么是输出对输出？不是应该输出对输入？

您好，您的问题早上就已经在跟进中，有结果会通知您的。

您好，我的组合电线可能被稍微混淆了。 在这两种情况下，接收数据的方式都是正确的。

我会再进行一次尝试的，有进展会通知您的。

您好，

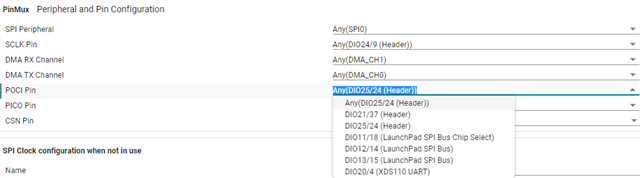

我刚刚重新运行了之前的测试，为了使它在我的终端上工作，我需要A板的DIO 12进入B板的DIO 13 (12A -> 13B，13A - 12B)，以便数据能够正确传输。 考虑到在sysconfig中设置的PinMux (查看POCI和Pico)，这是有意义的，如果需要，您可以尝试在其中一个板上反转POCI/Pico PinMux。

您好！

看不太懂，你这边描述的意思。如何反转？可以截图两个配置？我这边目前的现状：controller、Peripheral例程都是默认配置，全部未进行任何修改，而且只有

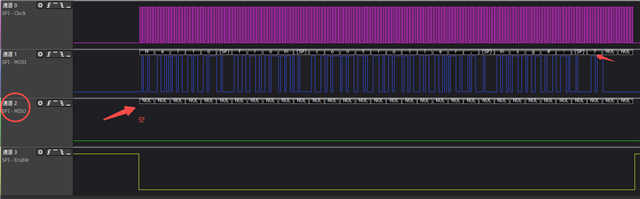

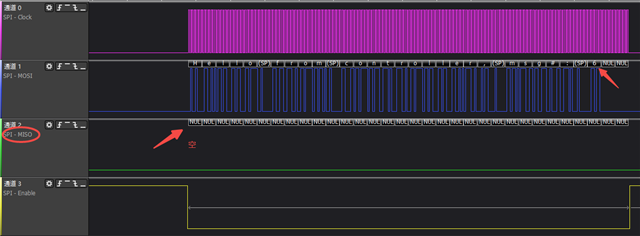

和你截图的线序方式才能正常工作输出（即12A -> 12B，13A - 13B），如果交叉则Peripheral无法输出。

您好，您指的截图是那个两个板子之间的连线图吗？

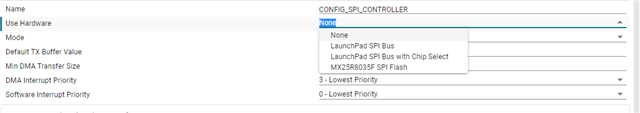

sysconfig配置截图，有修改？如果没有修改还是例程一样就不需要截图。另外为什么设置12A -> 12B，13A - 13B可以正常通讯，理解有什么偏差？谢谢！

好的，我将继续为您跟进。

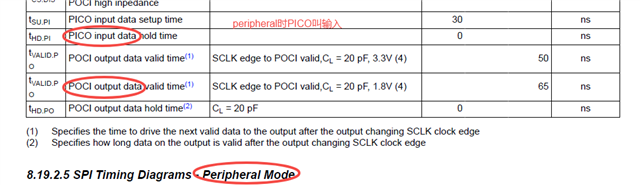

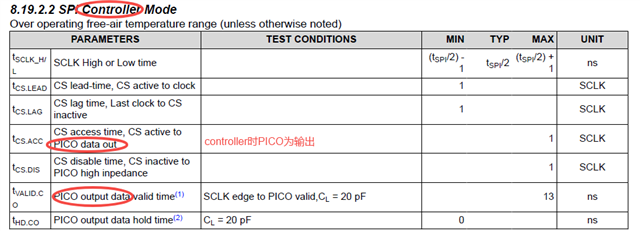

总结：例程默认是SPI中的"使用硬件"，controller、Peripheral中POCI和PICO命名有差异，会产生歧义（如下截图说明所示），或者可能我自己哪里理解没到位。

您好，您的理解应该没有问题，PICO data  out应该是数据输出引脚。有问题随时欢迎来论坛交流。
