LP-EM-CC2340R5: 下面几个地址之间有什么联系？

Xuefeng

Part Number: LP-EM-CC2340R5
Other Parts Discussed in Thread: UNIFLASH, SYSCONFIG

1、flash_map_backend.h

#elif defined DeviceFamily_CC23X0R5
    #define BOOTLOADER_BASE_ADDRESS             0x00000000
    #define BOOT_BOOTLOADER_SIZE                0x00006000

    #define BOOT_PRIMARY_1_BASE_ADDRESS         0x00006000
    #define BOOT_PRIMARY_1_SIZE                 0x0003d000

    #define BOOT_SECONDARY_1_BASE_ADDRESS       0x00043000
    #define BOOT_SECONDARY_1_SIZE               0x0003d000
#else

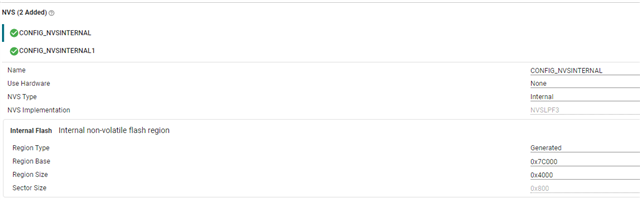

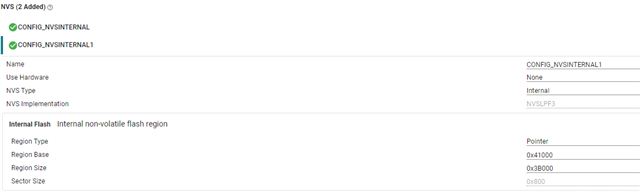

2、.syscfg中NVS设置

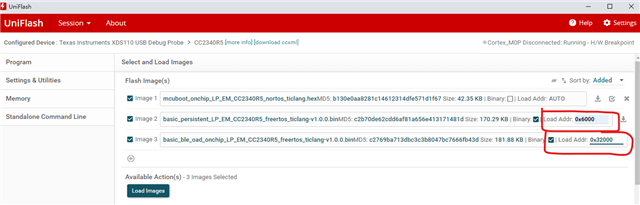

3、Uniflash分开烧写时设置的地址

2 年多前

0 Galaxy Yue 2 年多前

TI__Genius 14400 points

您好，

1.对于 flash_map_backend，用户应将闪存大小定义更改为应用程序映像最终大小。默认常量不会更改，因为应用程序大小很大程度上取决于应用程序本身

2.在sysconfig中对于configNVSinternal这个器件进行参数配置

按照ble5-Stack用户向导中的放置OSAL SNV的说明，这个CONFIG_NVSINTERNAL定义的区域就是NV存储器，就是用于存储数据的，用NVS_read和NVS_write进行读写，它的上层就是osal_snv_read和osal_snv_write函数

3.basic_persistent提供实现OAD配置文件的轻量级应用程序，实现OAD服务的协议栈定义，它永久驻留在设备上

oad_onchip地址

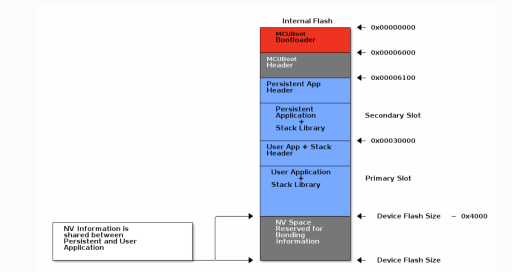

您可以从此图看到各组件之间内存地址的关系

每个组件的地址可能会不同各不相同。持久应用程序链接器文件中使用的地址应与 flash_map_backend.h 文件中的设置匹配。

#define MCUBOOT_BASE    0x0000000
#define PERSISTENT_BASE 0x0006000
#define APP_BASE        0x0030000
#define NVS_BASE        (FLASH_SIZE - NVS_SIZE)
#define NVS_SIZE        0x4000
#define MCU_HDR_SIZE    0x100
#define MCUBOOT_SIZE    0x6000
#define MCU_OVERHEADS   (MCU_HDR_SIZE + MCU_TLV_SIZE)

您还可以看下详细描述

https://dev.ti.com/tirex/explore/content/simplelink_lowpower_f3_sdk_7_20_01_10/docs/ble5stack/ble_user_guide/html/oad-mcuboot/flash-layout-on-chip-stack-library.html

0 Xuefeng 2 年多前回复 Galaxy Yue

Intellectual 385 points

在.cproject里还有一个APP_HDR_ADDR的定义，这个应该和前面提到的哪一个值对应？

对于OAD来说，1.0版本和2.0版本是使用同一个APP_HDR_ADDR吗？

0 Galaxy Yue 2 年多前回复 Xuefeng

TI__Genius 14400 points

Xuefeng 说：
在.cproject

文件名麻烦您说完整一点

0 Xuefeng 2 年多前回复 Galaxy Yue

Intellectual 385 points

每个工程目录下都有一个，完整名字就是.cproject
或者可以去CCS查看，Project->Properties->Predefined Symbols.

0 Galaxy Yue 2 年多前回复 Xuefeng

TI__Genius 14400 points

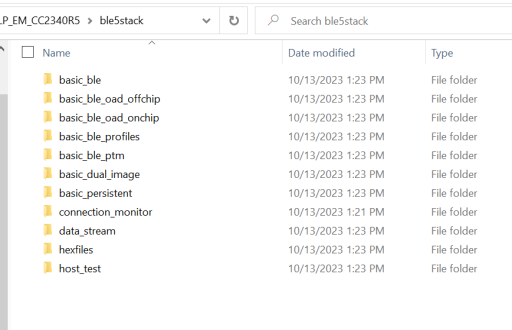

我想知道您说的每个工程目录下.cproject 是在example子级中吗？

我不确定您说的每个工程目录下都有一个，完整名字就是.cproject 的APP_HDR_ADDR的定义是否一致

0 Xuefeng 2 年多前回复 Galaxy Yue

Intellectual 385 points

你截图的位置是SDK里，这里是没有的，需要在CCS的workspce目录中找。

另外这个APP_HDR_ADDR定义有很多个，在CCS的GUI界面我没找全，所以都是直接查看.cproject 文件。

0 Galaxy Yue 2 年多前回复 Xuefeng

TI__Genius 14400 points

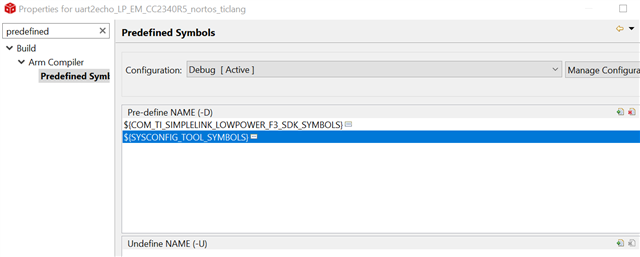

第一个截图是在CCS的工作台打开的Project->Properties->Predefined Symbols. 在这个路径下

请稍等一下

0 Xuefeng 2 年多前回复 Galaxy Yue

Intellectual 385 points

Galaxy Yue 说：
第一个截图是在CCS的工作台打开的Project->Properties->Predefined Symbols. 在这个路径下

Uart2Echo这个工程里确实没有，basic_ble_oad_onchip/basic_dual_image/basic_persistent/data_stream/host_test这些示例中都有

0 Galaxy Yue 2 年多前回复 Xuefeng

TI__Genius 14400 points

basic_persistent/ basic_ble_oad_onchip 0x32000

basic_dual_image 0x6000

data_stream/host_test 没有找到APP_HDR_ADDR

//APP_HDR_ADDR是APP header在Flash中的位置，从预定义的符号中导入

关于flash中地址相关资料可以看这个链接

https://dev.ti.com/tirex/explore/content/simplelink_lowpower_f3_sdk_7_20_01_10/docs/ble5stack/ble_user_guide/html/ble-stack-common/memory_map-cc23xx.html

0 Xuefeng 2 年多前回复 Galaxy Yue

Intellectual 385 points

APP_HDR_ADDR作为APP header，那么这个地址应该是可以用来读取app version的吧，那我应该设置为开头问的哪一个的地址？现在我不管怎么设置APP_HDR_ADDR，烧写完获取到的version都是不对的。

0 Galaxy Yue 1 年多前回复 Xuefeng

TI__Genius 14400 points

Xuefeng 说：
是可以用来读取app version的

是的

我在找怎么读取app version

0 Galaxy Yue 1 年多前回复 Xuefeng

TI__Genius 14400 points

/*********************************************************************
 * @fn      SwUpdate_GetSWVersion
 *
 * @brief   This function extract sw version of MCU header from
 *          given address
 *
 * @param   hdrAdrr - Header address
 *
 * @return  Image version struct
 */
uint32* SwUpdate_GetSWVersion(uint32 hdrAdrr)
{
    struct image_header * img_hdr = (struct image_header*)hdrAdrr;

    return ((uint32 *)&(img_hdr->ih_ver));
}
/*********************************************************************

该函数从 MCU 头文件中提取 SW 版本从给定地址

这个给定地址是APP_HDR_ADDR作为参数传过去的

0 Xuefeng 1 年多前回复 Galaxy Yue

Intellectual 385 points

谢谢，找到烧写软件获取不到正确版本的原因了。

我的版本信息只加在了.bin文件里，烧写使用的是.out文件。

现在剩下的问题是为什么没有跳转到image2，和地址设置是否有关。

0 Galaxy Yue 1 年多前回复 Xuefeng

TI__Genius 14400 points

感谢您的分享

Xuefeng 说：
现在剩下的问题是为什么没有跳转到image2，和地址设置是否有关。

考虑是在mcuboot双镜像的问题

sdk 示例中使用的默认片外内存映射布局如下：

[On-Chip Flash]
0x00000000 - 0x00006000 : [0x00006000 ( 24k)] mcuboot
0x00006000 - 0x0007c000 : [0x00076000 (472k)] basic_ble_oad_offchip [ primary slot   ]
0x0007c000 - 0x00004000 : [0x00004000 ( 16k)] NVS Storage Data

[Off-Chip Serial Flash]
0x00000000 - 0x00076000 : [0x00076000 (472k)] basic_ble_oad_offchip [ secondary slot ]

对于“片上” OAD，mcuboot 配置为片上闪存中有 2 个内部“插槽”。这些插槽之一通常被配置为更大的区域来存储主“应用程序”图像。另一个用于存储较小的“持久”图像。“应用程序”映像 (basic_ble_oad_onchip) 包含主应用程序固件和最小的“OAD 重置服务”，该服务用于在触发 OAD 更新时向系统发出信号，重新启动到“持久”映像 (basic_persistent)。这是通过 OAD 重置服务使应用程序映像无效（将其自己的版本号设置为 0）来完成的，以便 mcuboot 在后续启动时选择持久映像。“持久”映像包含完整的 OAD 更新服务，用于将新的应用程序映像传输到应用程序槽中。
