1、基准电压2.5v，AINN输入2.5v直流恒定电压，AINP摆动范围在0~5v，当AINP输入直流电压为2.5+1.25=3.7v左右 ，adc输出数据为68c521已经接近7FFFFF,电压加到4v左右出现输出出现负值，非7FFFFF

不应该时AINP输入电压为5v时才会满量程7FFFFF吗？还有就是电压超过量程后应该是一直输出7FFFFF,实际却是负值？

2、采集波形异常，下图1是示波器测量AINP处的信号波形，图2是ADC实际采集到的波形，发生…

The controller platform is ZYNQ7010.
Use zynq's spi function interface to poll read/write data from the ADS1274. When I want to use the ready pin interrupt to read and write AD data, the program will get stuck in the read and write…

ADS1274 对应的verilog demo能提供吗？如果官方提供的话能给出对应网址吗？

上图为adc测量流程图，采样电容为9PF，采样完是如何量化的？当VIN+电压小于VIN-电压，为什么可以测出是负值？不太明白

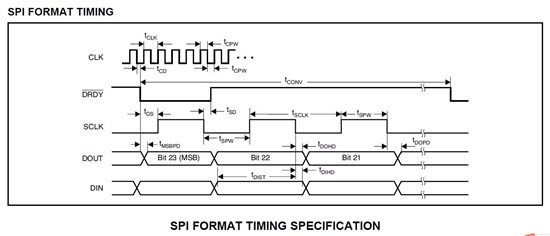

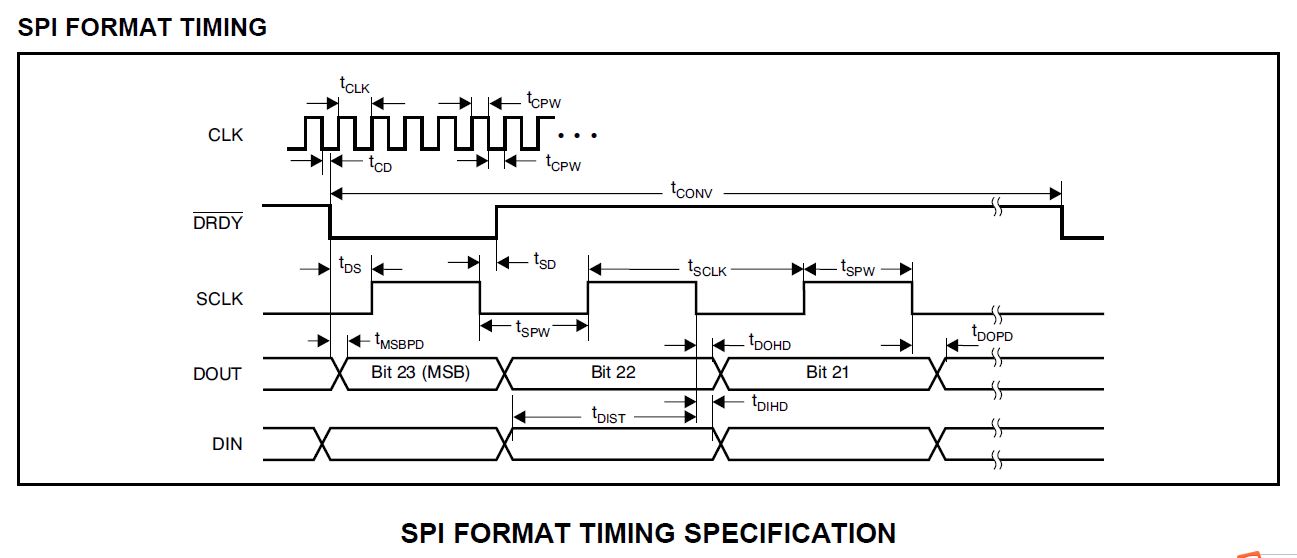

在ADS1274的datasheet中30页中有如下描述：“For best performance， limit fsclk/fclk to ratios of 1, 1/2,1/4,1/8, etc.”

请问：fsclk/fclk 的比值能是其它值吗? 如果不是数据手册中的1,1/2,1/4,1/8 而是其他值，ads1274 芯片会正常运行吗？会有什么坏的结果吗？

hi，我现在正在使用ADS1274，这是一款差分输入ADC，IN+接单端信号输入，信号是以2.5v为直流基准，交流摆动范围为0-5v，请问IN-端可以接2.5v来实现±VREF采集范围吗？还是应该接GND实现0-2.5v范围

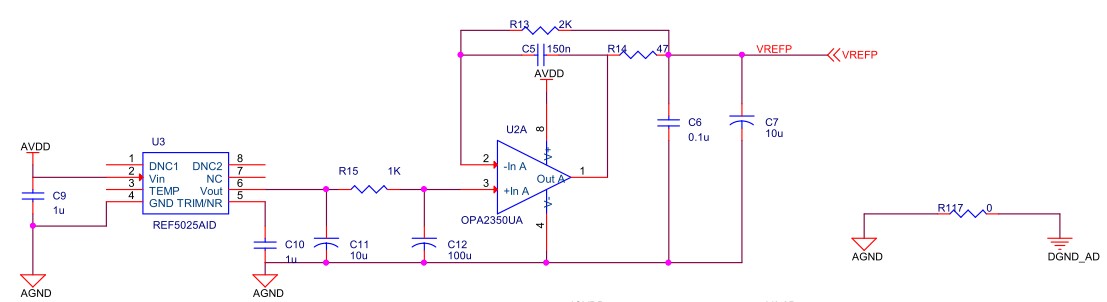

各位专家， 最近使用ADS1274采集小信号，基准电压电路参照开发板电路，REF5025+OPA350；

输入设计为全差分输入，调试时使用开关电源作为输入源，伪差分输入，AINP1接电源+（12mv），AINN1接电源-（地）。

 AVDD=5v，AGND=0V。

第一种情况：

采集数据计算后11.800mv，有300uv左右跳变…

TI 各位专家

最近项目作数据采集卡，采集传感器的模拟信号，信号小于20mv。

采集卡的模拟部分使用1：1的THS4521+ADS1274组成，差分信号输入，基本上照搬ADS1274数据手册上推荐的电路，应用正常，只是精度较低为16位。

目前希望提高采集精度，想请教一下，下面方法是否能提高采集精度：

牺牲输入的动态范围，规定输入的模拟信号<20mv…

使用Ads1274 采集传感器信号，输入信号小于20mv，阻抗390欧姆。

基本思路是将输入信号放大125倍，小于2.5V，满足ADS1274输入范围，希望能提高精度。

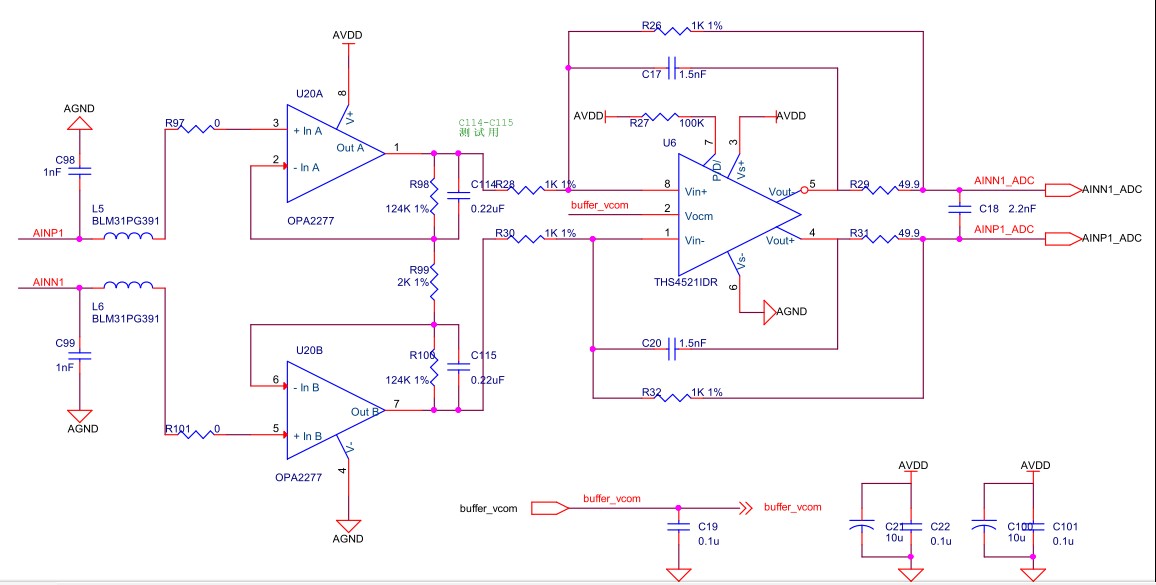

前端放大电路由OPA2277+THS4521构成仪表放大电路后接入AD芯片，基准电压用Ref5025+OPA2350，具体如上图示。

现在测试遇到问题：

1.125倍放大时，输入信号6mv时…

我们用c6748的mcasp口驱动ADS1274,模式使用TDM，帧同步，高精度模式，但是采集的数据噪声非常大

10分频HCLk频率为2.4Mhz，8分频fsclk 为300Khz，传输4个通道共96bit，则帧速率是300Khz/96=3125hz。

按照datasheet说的，fdata=fHCLk/512=4687.5Hz， 现在传输速度是3125Hz，请问这种速率正确么？

  fdata=fFSYN=fsclk…

我最近用了ads1274做压力传感器采样，用了两路，高精度模式，基于SPI的discrete模式，clk为5MHz，sclk为2.5MHz，SPS试过1k，500Hz，发现数据有丢码，很频繁，丢码后的数据接近于零电压输入，我输入了1hz正弦波，发现丢码后的数据接近于零输入，且组成了一个与输入正弦波同频的正弦波，只是幅值减小了一个比例，不知各位专家有过类似情况吗？不知是否我的采样率过高了？TI的专家能回答吗？非常谢谢！

请教各位，我用ADS1274的SPI方式读取，ADS1274使用高分辨率模式，数据输出为TDM动态方式，4通道全开启。SCLK/FCLK = 1，MCU的SPI的SCLK空闲状态为低电平，采用8位帧结构。

MCU采用外部中断来接收DRDY下降沿信号，当DRDY信号下降沿来时进入中断，进入中断后先等待1个tclk，即上图中“tDS”，然后开启SPI，SPI每接收到1个字节就产生接收中断，接收中断将读到的这1个字节赋值到一个数组中…

各位，

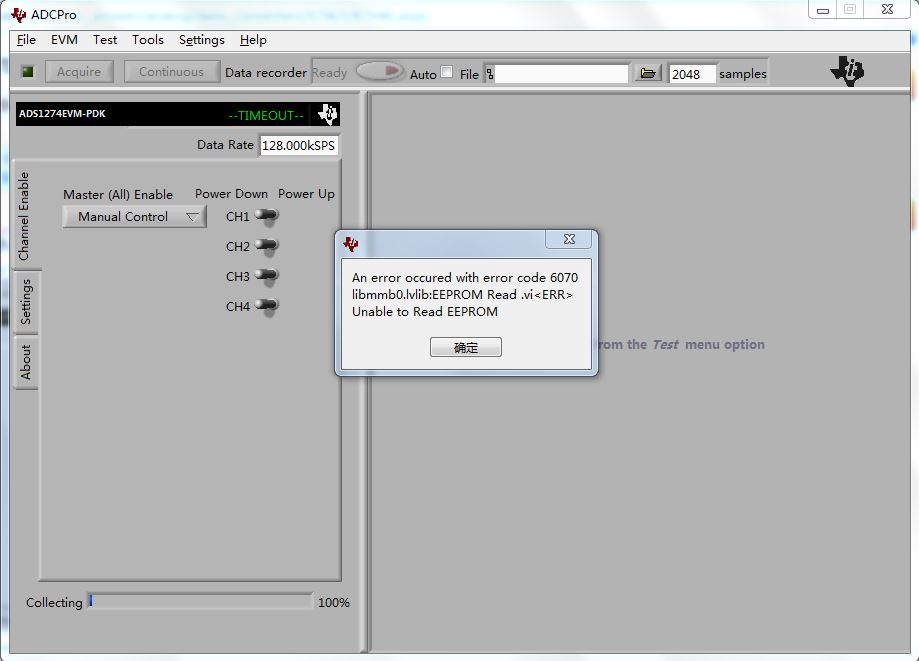

        刚刚买了一个ADS1274评估板，驱动都安装好了，但是PC连接评估板之后，却无法正常下载firmware，报错结果如下，不知道是什么问题，麻烦有经验的解答一下，谢谢了

求教TI工程师，我用ADS1274+THS4521做采集，采用下图所示电路：

在没有接入任何模拟输入信号的情况下，测量THS4521输入端VIN+与地之间的电压为2.5V，VIN-与地之间的电压也为2.5V，输出端AINN1和AINP1之间的差分电压为0V，请问这是正常的吗？

本人菜鸟新手一枚，在使用TI 的ADS1274时遇到一个问题。TI官方给出的ADS1274典型电路中，模拟地和数字地是分开连接的。但是看有的书（比如“运算放大器权威指南”）上说，AD芯片的数字地和模拟地需要全部接到模拟地上。那么请问对于ADS1274而言，到底“模拟地”和“数字地”是接在一起，还是分开连接，性能更好呢。尤其是对于电路噪声这一性能来说。…

ADS1274有CLK信号，但是没有DRDY信号输出，是否意味着芯片已经损坏？

芯片工作正常应该一直有DRDY信号输出的，之前芯片一直是正常的，接了个传感器加载测试结果DRDY就没输出了，传感器输出应该没有超过1274的输入电压范围，即使超过，电路中也使用了限压二极管保护，换了一块1274再试，在空载的时候工作正常，加载后开始正常，后来又出现这种现象…

请问ADS1274的模拟电源AVDD to AGND与模拟电源DVDD,IOVDD to DGND可以使用隔离电源分别单独供电吗？两个电源不共地

ads1274的上电顺序，

1、ADS1274的端口只供电，其他接口不接。我用tps70451，通过使能端，先给ads1274的DVDD供1.8v，然后IOVDD供3.3v，最后用tps7a3700，通过使能端，给ads1274的AVDD供5v电压。测量ads1274的VCOM端无电压输出；为啥？

2、ADS1274的端口只供电，其他接口不接。我用tps70451，通过使能端，先给ads1274的DVDD供1.8v，但是IOVDD不提供3…

ads1274的上电顺序，

1、ADS1274的端口只供电，其他接口不接。我用tps70451，通过使能端，先给ads1274的DVDD供1.8v，然后IOVDD供3.3v，最后用tps7a3700，通过使能端，给ads1274的AVDD供5v电压。测量ads1274的VCOM端无电压输出；为啥？

2、ADS1274的端口只供电，其他接口不接。我用tps70451，通过使能端，先给ads1274的DVDD供1.8v，但是IOVDD不提供3…

请问TI的ADS1274和ADS1234的区别是什么？

1. 好像ADS1234最大增益128，不知道在最大增益128的情况下，前段的桥式压力信号还能否继续放大后作为输入信号？

2. 另外如果对于采样率不很敏感的话是否两个是一样的了，ADS1274比较高级是不是就是采样率比较高啊？

3. 是不是可以这样说：如果用在衡器上，ADS1234适合静态称重，ADS1274适合动态称重？

谢谢！

         请问ADS1274在使用16位时，参考电压为2.5V，1mV是否代表32767/2500=13 个数，如果参考电压不变的情况下，提高至17位数，相应的噪声也会随之增加。但是，如果提高至17位位数的同时，参考电压提高至3V，是否会好一点呢？是不是参考电压和ADC的位数有一定的关系呢？

目前使用ADS1274+THS4521做压力方面的应用，2.5V的ommon-mode input voltage (VCM)，实际测试时发现，我们1mV的压力代表十几个内码数。

A   请问ADS1274是否最大就支持2.5V的ommon-mode input voltage (VCM)的，如果能支持更大的话，我们可以让1mV的压力代表的内码数值降低，相应的精度会提高。

B   请问，如果ADS1274…

TI工程师，您好

        目前我司购买的ADS1274经常被静电打坏，后面去做静电测试，ADS1274很容易被打坏，现象有两种：1.   ADS直接坏掉，SCLK有clock，但DRDY引脚没有数据。  2.  用电流表测试，芯片电流突然从0.1A增大到1A以上，如果断电及时，再次开机还可以使用，如果断电不及时，芯片会被烧掉。

        我感觉100多元的一个芯片的ESD能力应该不会有问题吧。

        请帮忙分析是不是我们电路那个地方有需要改善啊…

TI工程师，您好！

      我司产品用到ADS1274芯片，参考电压2.5V，模式为高精度，FCLK为500K，采样率大概为1K，测量我们的差分信号电压及参考电压波动不超过200uV，使用16位的数据格式输出。

1.  按照参考电压2.5V，16位的数据输出格式，1mv的电压应该大概代表26个数据，但是我们采集100个数值的最大最小值差距60，每100个数据进行平均求值，10秒内数值波动在10个数左右。

自己设计了个AD转换的电路，结果转换所得结果噪声很大，下面是测得的信号数据绘制的曲线，请给分析一下。真实的曲线应该和其包络线差不多。
