您好！
我们正在开发一个两线制变送器应用、其中我们必须使用 XTR117和 MSP430微控制器。
此外、它还应具有分段式 LCD 和超低功耗 EEPROM。
我想知道如何将 XTR117的5V 电压连接到 MSP430微控制器。
参考此内容的任何应用手册/元件编号都将有助于您开始电路设计。
谢谢、
Purushottam
您好 、Purushottam、
我想知道如何将 XTR117的5V 电压连接到 MSP430微控制器。
请参阅 Kai 的评论。
以下是两线制电流环路变送器 XTR117的输入电压范围。 由于最大电流限制、XTR117调节的5VDC 输出无法驱动 MSP430 MCU。 XTR117的5Vdc 设计用于驱动特定的低功耗和低电流感应应用、5Vreg 以 IRET 或引脚3为基准。 换言之、5Vreg 是2线 XTR115/XTR116/XTR117 4-20mA 电流环路变送器中的5V 浮动基准电压。
如需更多信息、请参阅以下链接、其中包含有关这些主题的大量信息。
如果您有其他问题、请告知我们。
最棒的
Raymond
您好 、Purushottam、
此处的微控制器由来自 XTR115的5V 直流驱动。 此应用程序工作正常。
根据设计、XTR115在 Vreg 和 Vref 引脚中的电力输送设计如下。
VREG：5Vdc * 4mA (最大值)= 20mW
VREF：2.5VDC* 2.5mA (典型值)= 6.25mW
由于未使用 Vref 引脚、XTR115应该能够从 Vreg 引脚获得大约20mW 的功率范围(最大值)。
从技术上讲、这些引脚的功耗可能超过20mW、然后5Vreg 会下降更多、并且 XTR115的性能规格可能无法得到保证。
我查看 了 ATMHz 169微控制器的数据表、不清楚消耗了多少电流等、尤其是当连接更多数字接口时、因此我无法对此进行评论。 您必须测量电流消耗、并确保其不会超出数据表的要求。
关于2线 XTR115电流环路发送器、我有以下问题。
1. PWM 与4-20mA 的关系是什么？ XTR115是 V 至 I 转换器。 XTR115是模拟线性电路、定义了 TP1处的 PWM。
2. XTR115是两线制变送器，只允许一个参考接地。 VREG 或 Vref 引脚以 IRET 引脚为基准、通常两个引脚都悬空、GND 位于24V V_LOOP 侧。 您的原理图中有两个接地节点、这对于 V-I 4-20mA 转换不起作用。
如果您希望有多个接地端、我建议使用 XTR111 3线4-20mA 电流环路发送器。 XTR115/XTR116/XTR117 IC 对4-20mA 电流转换具有严格的输入要求。
请查看有关2线与3线4-20mA 电流环路变送器之间差异的链接(在上一答复中发布)。
最棒的
Raymond
您好 、Purushottam、
好的、我认为我理解您要做的事情。 您将从 MSP430 MCU 生成 PWM 信号、通过 LPF 传递 PWM 信号(改变占空比)并生成0-3.3V 的平均输入电压、该电压将用作 XTR115 V 至 I 4-20mA 电流环路转换的输入。
首先、我想知道5V VREG 电源与 MSP 430微控制器的3.6V 电源之间的接口。 同时、使用低工作电流 LDO 是一个不错的选择吗？

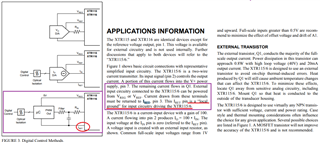

使用2线 XTR115发送器时、输入参考接地 有非常严格的要求。 由于 MCU 可以超低功耗进行驱动、因此可将5Vreg 或 Vref 全部用作应用的电源基准。 但是、必须以"浮动"方式驱动 MSP430、如下面的数据表所示。
要使用可在5Vdc 至3.6Vdc 之间进行调节的低功耗 LDO、可以选择使用该 LDO。 您还可以使用运算放大器作为电压基准来驱动 MCU、如下面的仿真所示。 然而、MSP430的输入引脚不能有太大的电容、或者这个驱动方法将不起作用或者将需要进一步补偿。 这是您的选择。
注意：如果使用 LDO 稳压器、则必须为低功耗类型。 请确保 LDO 的 Iq 工作电流低于2-3mA。 或者3.6Vdc LDO 必须从 XTR115的 V+或引脚7进行调节。
随附的是根据您的应用说明进行的仿真。
e2e.ti.com/.../XTR115-05092022.TSC

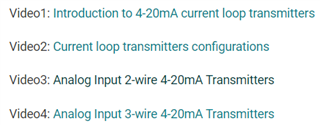

如果您不喜欢输入限制、我建议对输入前端使用 XTR111。 请观看以下视频、我在之前的回复中提到了这些链接。
如果您有其他问题、请告诉我。
最棒的
Raymond
