我已设计390W PFC、您能否确认我的设计是否可行

This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
您好,Balakrishna,
原理图的图像无法读取。
请提供一个清晰的原理图 PDF 文件、以及最小/最大输入电压范围、PFC 输出电压和升压电感等支持设计信息。
另外、请说明您的升压电感器使用的是铁氧体磁芯还是铁粉磁芯。 如果是金属粉、0A 和最大峰值电流时的电感是多少?
另外、在关闭上一个线程后、我看到此图中的 PFC 控制器是8引脚、可能是 UCC28180、而不是线程标题中列出的 UCC2818 (16引脚)。
此致、
乌尔里希
您好,Balakrishna,
要附加文件、请点击 E2E 框底部的"插入"按钮、然后点击菜单中的"图像/视频/文件"按钮。

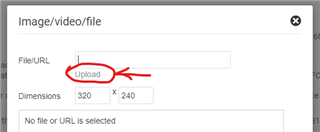

此时将出现一个如下所示的对话框:

在进行任何其他操作之前、请单击红色箭头所示的"Upload"按钮。 然后、导航至您的文件位置、选择文件、然后单击"Open"。
这样就会将文件插入到光标所在的 E2E 框中。
您可以在文件前放置文本、在文件后添加文本。
除了 PDF 原理图文件、不要忘了提供我要求的所有其他支持信息。
谢谢。
乌尔里希
您好,Balakrishna,
我不知道任何其他方式来上传文件,除了使用如上所述的"插入"。
在您的第一篇文章中、您可以嵌入您的原理图的图像。 不幸的是、它太模糊(低分辨率)、无法读取。
如果您可以获得相同原理图的更高分辨率图像、则可以使用相同的方法将其嵌入到下一篇文章中、就像撰写第一篇文章一样。
至于95%占空比、如果在任何输入电压下连续发生这种情况、我可以想象您的输出电压完全失控、您的电路将持续触发过压保护。 您能否确认是否是这种情况?
您是否也在连续峰值电流限制(PCL)下运行?
您能否检查 ICOMP 信号是否停留在 GND 或低电压? 这可能会导致最大占空比。
此致、
乌尔里希
尊敬的 Balakrishna:
从上一个陈述来看、您好像是在没有安装 MOSFET 的情况下进行开环测试。 是这样吗?
如果是这样、那么 Vout 将永远不会达到调节、VCOMP 将始终为最大值、而 ICOMP 将始终接近 GND、因此可在任何输入电压下占空比达到95%。
您刚刚发布的原理图图像具有与原始帖子中的图像相同的低分辨率、并且同样无法读取。
我要求您发布分辨率更高的图像。
您能否找到人帮助您将 PDF 原理图文件插入到下一个 E2E 帖子中?
此致、
乌尔里希
您好,Balakrishna,
原理图图像模糊、无法读取 VSENSE 分压器中的值。
控制器会调节 Vout、使 VSENSE = 5.00V。 为了获得390V 输出、上部电阻器(3个串联电阻器)将下降385V、而下部电阻器将下降5V。 相同的电流会流过所有这些晶体管、因此上电阻与下电阻之比为 RU/RL = 385/5 = 77/1。
因此、上电阻应该是下电阻的77倍、这样才能获得390V 输出。
此致、
乌尔里希
只有我能够看到一次输出、 然后我连续观察到 MOSFET 故障。 我正在尝试 捕获波形、但这次 MOSFET 在几秒钟内就出现故障。 无需改变即可捕获波形。
在中放置 MOSFET 后、为什么占空比在所有电压下连续95%(85Vac 至265Vac)。 而导致的损坏情况。
如果没有主电源、如何通过控制电源检查占空比、请告诉我。
到目前为止、观察到了 Q1和 D2故障。
Balakrishna,
您同时打开了两个关于同一主题的 E2E 主题。
唯一的区别是该线程在线程标题中使用"UCC2818"作为器件编号。
我先前已关闭该主题帖。
您已再次打开它并具有属于另一主题的回复。
请 针对标题中包含"UCC28180:UCC28180:..."的主题重复上面的回复、以便我们可以继续进行调试而不会产生更多混淆。
我将再次关闭该窗口。 请不要回复此主题帖、使其保持关闭状态、我们将继续 处理另一个主题帖。
谢谢!
乌尔里希
