[参考译文] TMS320F28388S：PHERIPHRAL FREQENCY

您好、Aishwarya、

  您能检查并检查我的 代码吗

#include "driverlib.h"
#include "device.h"
#include "board.h"

//
// Globals (全局变量)
//
uint16_t myADC0Result0；
uint16_t myADC0Result1；
uint16_t myADC1Result0；
uint16_t myADC1Result1；

//
// Main (主菜单)
//
void main (void)
｛
//
//初始化器件时钟和外设
//
device_init()；

//
//禁用引脚锁定和启用内部上拉。
//
device_initGPIO()；

//
//初始化 PIE 并清除 PIE 寄存器。 禁用 CPU 中断。
//
Interrupt_initModule()；

//
//使用指向 shell 中断的指针初始化 PIE 矢量表
//服务例程(ISR)。
//
interrupt_initVectorTable()；

Pin_Init ()；

//
//设置 ADC、初始化 SOC 以由软件触发
//信号模式：单端
//转换分辨率：12位；
//
board_init()；

//
//启用全局中断(INTM)和实时中断(DBGM)
//
EINT；
ERTM；

/// initCPUTimersinit ();

configureSystemClock()；

//无限循环
//
while (1)
｛
//
//转换、等待完成并存储结果
//
ADC_forceMultipleSOC (myADC0_BASE、(ADC_FORCE_SOC0 | ADC_FORCE_SOC1))；

//
//等待 ADCA 完成、然后等待确认标志
//
while (ADC_getInterruptStatus (myADC0_BASE、ADC_INT_number1)= false)
｛
}
ADC_clearInterruptStatus (myADC0_BASE、ADC_INT_number1)；

ADC_forceMultipleSOC (myADC1_base、(ADC_FORCE_SOC0 | ADC_FORCE_SOC1))；
//
//等待 ADCC 完成、然后确认标志
//
while (ADC_getInterruptStatus (myADC1_base、ADC_INT_number1)= false)
｛
}
ADC_clearInterruptStatus (myADC1_base、ADC_INT_number1)；

//
//存储结果
//
myADC0Result0 = ADC_readResult (ADCARESULT_BASE、ADC_SOC_NUMBER0)；
myADC0Result1 = ADC_readResult (ADCARESULT_BASE、ADC_SOC_number1)；
myADC1Result0 = ADC_readResult (ADCCRESULT_BASE、ADC_SOC_NUMBER0)；
myADC1Result1 = ADC_readResult (ADCCRESULT_BASE、ADC_SOC_Number1)；

//
//软件断点。 此时、转换结果存储在中
// myADC0Result0、myADC0Result1、myADC1Result0和 myADC1Result1。
//
//再次单击运行以获得更新的转换。
//
ESTOP0；
}
}

空 Pin_Init (空)
｛
GPIO_setDirectionMode (31、GPIO_DIR_MODE_OUT)；

//将 GPIO13配置为 GPIO (非外设功能)
GPIO_setPinConfig (GPIO_31_GPIO31)；

//GPIO_writePin (13、1)；

//初始将输出设置为低电平
// GPIO_writePin (13、0)；

//可选择启用输出限定(默认为 SYNC 模式)
// GPIO_setQualificationMode (13、GPIO_QUAL_SYNC)；

}

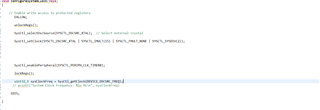

空 configureSystemClock (空)
｛

//启用对受保护寄存器的写入访问
EALLOW；

unlockRegs()；

//步骤1：设置振荡器源(XTAL 或 INTOSC)
SYSCTL_selectOscSource (SYSCTL_OSCSRC_XTAL)；//选择外部晶振

SYSCTL_setclock (SYSCTL_OSCSRC_XTAL | SYSCTL_IMULT (18)| SYSCTL_FMULT_NONE | SYSCTL_SYSDIV (2))；
//步骤3：启用外设时钟(示例：启用 GPIO 和计时器时钟)
//SYSCTL_enablePeripheral (SYSCTL_PERIPH_CLK_GPIOA)；
SYSCTL_enablePeripheral (SYSCTL_PERIPH_CLK_TIMER0)；

lockRegs()；

uint32_t sysClockFreq = SYSCTL_getClock (DEVICE_OSCSRC_FREQ)；
// printf ("系统时钟频率：%lu Hz\n"、sysClockFreq)；

EDIS；

}

void unlockRegs (void)
｛
EALLOW；
//解锁受保护的寄存器
HWREG (CLKCFG_BASE + SYSCTL_O_CLKSRCCTL1)= 0x0；
HWREG (CLKCFG_BASE + SYSCTL_O_SYSPLLCTL1)= 0x0；
EDIS；
}

void lockRegs (void)
｛
EALLOW；
//通过设置适当的位来锁定受保护的寄存器
HWREG (CLKCFG_BASE + SYSCTL_O_CLKSRCCTL1)= 0x1；//锁定时钟配置
HWREG (CLKCFG_BASE + SYSCTL_O_SYSPLLCTL1)= 0x1；//锁定 PLL 配置
EDIS；
}

我将在其中获取解锁和锁定电阻器 API 和  void configureSystemClock (void)。这是用于更改频率的函数
