[参考译文] TMS320F280039C：CCS 可以监视 uint16_t 中的位在运行时是否发生更改

尊敬的 Wayne：

条件断点 可用于设置 BP 触发条件(var ^ PreviousValue) & 0x0010 或某种类似语句。

客户还可以创建记录第四位的先前值和当前值的变量、并通过一些简单的逻辑对此进行检查。

我将邀请 CCS 专家进行进一步确认。

此致、

Aishwarya

尊敬的 Ki：

让我再检查一下。

它们的定义与下面的类似(几乎与我们的位域代码相同)。

struct ADCCTL1_BITS {           // bits  description
    Uint16  TEMPCONV:1;         // 0     Temperature sensor connection
    Uint16  VREFLOCONV:1;       // 1     VSSA connection
    Uint16  INTPULSEPOS:1;      // 2     INT pulse generation control
    Uint16  ADCREFSEL:1;        // 3     Internal/external reference select
    Uint16  rsvd1:1;            // 4     reserved
    Uint16  ADCREFPWD:1;        // 5     Reference buffers powerdown
    Uint16  ADCBGPWD:1;         // 6     ADC bandgap powerdown
    Uint16  ADCPWDN:1;          // 7     ADC powerdown
   Uint16  ADCBSYCHN:5;        // 12:8  ADC busy on a channel
    Uint16  ADCBSY:1;           // 13    ADC busy signal
    Uint16  ADCENABLE:1;        // 14    ADC enable
    Uint16  RESET:1;            // 15    ADC master reset
};

union ADCCTL1_REG {
    Uint16                all;
    struct ADCCTL1_BITS   bit;
};

现在、我们要监测一个位、比如 这里的位0、TEMPCONV。

然后、我们可使用带有其掩码的观察点。

1表示屏蔽它(阻止它)、0表示允许它。

因此、如果我们只想观察位0、我们应该将数据掩码用作 FFFE。

这样、即使其他位更改了位1-15、也会将其忽略。

只能触发位0的变化。

我们的理解是否正确？

尊敬的 Ki：

在我们的测试中似乎出现了问题。

发送数据

C：\ti\c2000\C2000Ware_5_04_00_00\driverlib\f28003x\examples\led

并且仅修改了 led_ex1_blinky.c、如下所示。

//#############################################################################
//
// FILE:   main.c
//
// TITLE:  Universal LED Project
//
// Universal LED Project Example
//
// This example demonstrates how to blink an LED using the **Universal Project**.
// In order to migrate the project within syscfg, click the swtich button under
// the device view and select your corresponding device to migrate, saving the
// project will auto-migrate your project settings.
//!
//!  \note This example project has support for migration across our C2000
//!  device families. If you are wanting to build this project from launchpad
//!  or controlCARD, please specify in the .syscfg file the board you're using.
//!  At any time you can select another device to migrate this example.
//
//#############################################################################
//
//
// $Copyright:
// Copyright (C) 2024 Texas Instruments Incorporated - http://www.ti.com/
//
// Redistribution and use in source and binary forms, with or without
// modification, are permitted provided that the following conditions
// are met:
//
//   Redistributions of source code must retain the above copyright
//   notice, this list of conditions and the following disclaimer.
//
//   Redistributions in binary form must reproduce the above copyright
//   notice, this list of conditions and the following disclaimer in the
//   documentation and/or other materials provided with the
//   distribution.
//
//   Neither the name of Texas Instruments Incorporated nor the names of
//   its contributors may be used to endorse or promote products derived
//   from this software without specific prior written permission.
//
// THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS
// "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT
// LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
// A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT
// OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL,
// SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT
// LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE,
// DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY
// THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT
// (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE
// OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
// $
//#############################################################################

//
// Included Files
//
#include "driverlib.h"
#include "device.h"
#include "board.h"
#include "c2000ware_libraries.h"

typedef struct BitFieldReg {           // bits  description
    uint16_t  bit0:1;
    uint16_t  bit1:1;
    uint16_t  bit2:1;
    uint16_t  bit3:1;
    uint16_t  bit4:1;
    uint16_t  bit5:1;
    uint16_t  bit6:1;
    uint16_t  bit7:1;
    uint16_t  bit8:1;
    uint16_t  bit9:1;
    uint16_t  bit10:1;
    uint16_t  bit11:1;
    uint16_t  bit12:1;
    uint16_t  bit13:1;
    uint16_t  bit14:1;
    uint16_t  bit15:1;
}   BitFieldReg;

typedef union BitFieldRegType {
    uint16_t            all;
    BitFieldReg         bit;
} BitFieldRegType;

BitFieldRegType BitFieldRegType_Inst1;
BitFieldRegType *BitFieldRegType_pt1;


// Main
//
void main(void)
{

    //
    // Initialize device clock and peripherals
    //
    Device_init();

    //
    // Disable pin locks and enable internal pull-ups.
    //
    Device_initGPIO();

    //
    // Initialize PIE and clear PIE registers. Disables CPU interrupts.
    //
    Interrupt_initModule();

    //
    // Initialize the PIE vector table with pointers to the shell Interrupt
    // Service Routines (ISR).
    //
    Interrupt_initVectorTable();

    //
    // PinMux and Peripheral Initialization
    //
    Board_init();

    //
    // C2000Ware Library initialization
    //
    C2000Ware_libraries_init();

    //
    // Enable Global Interrupt (INTM) and real time interrupt (DBGM)
    //
    EINT;
    ERTM;

    //
    // Loop Forever
    //
    for(;;)
    {
        //
        // Turn on LED
        //
        GPIO_writePin(myBoardLED0_GPIO, 0);

        //
        // Delay for a bit.
        //
        DEVICE_DELAY_US(500000);

        BitFieldRegType_Inst1.bit.bit0 = 0;
//        BitFieldRegType_Inst1.bit.bit1 = 1;
//        BitFieldRegType_Inst1.bit.bit2 = 1;
//        BitFieldRegType_Inst1.bit.bit3 = 1;


        //
        // Turn off LED
        //
        GPIO_writePin(myBoardLED0_GPIO, 1);

        //
        // Delay for a bit.
        //
        DEVICE_DELAY_US(500000);

        BitFieldRegType_Inst1.bit.bit0 = 1;
//        BitFieldRegType_Inst1.bit.bit1 = 0;
//        BitFieldRegType_Inst1.bit.bit2 = 0;
//        BitFieldRegType_Inst1.bit.bit3 = 0;
    }
}

//
// End of File
//

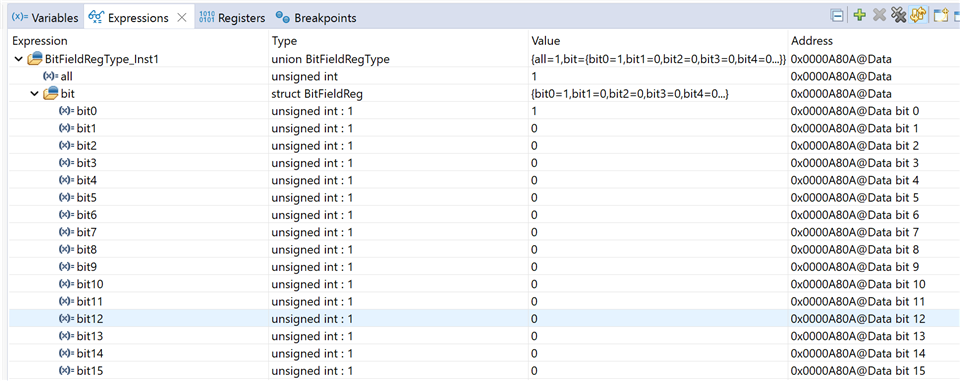

位0按预期在运行期间在0和1之间变化。

像上述设置观察点后、它不会停止。

出什么问题了吗？

Deshine Deshine 说：

运行期间位0在0和1之间按预期变化。

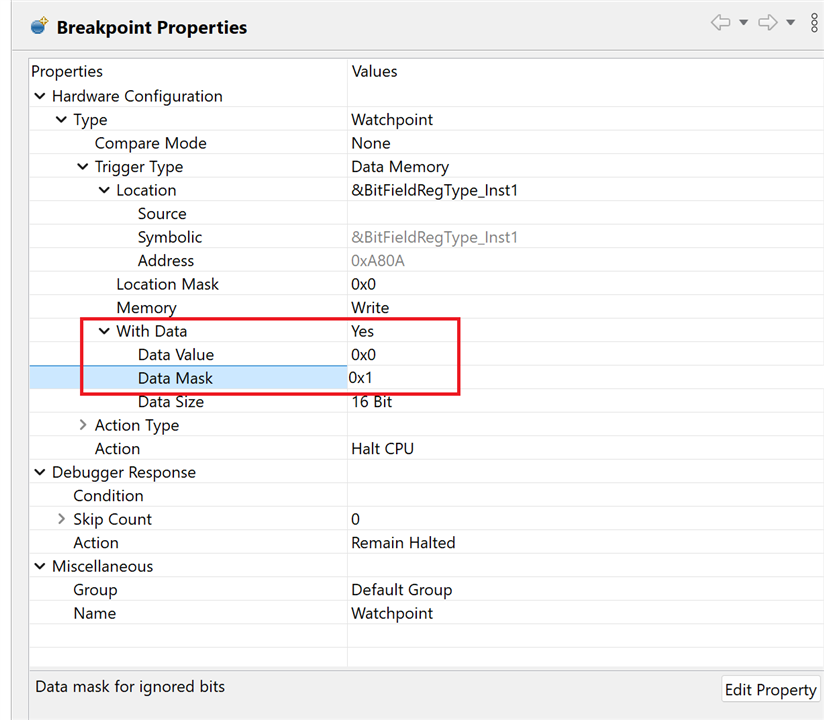

请注意、"Data Value"(数据值)设置为"0x0"、因此仅当位0被清零时、将数据值设置为0x1的掩码"0x0"才会触发。 如果用户希望它在设置位0时触发(从0变为1)、则需要将数据值指定为"0x1"。 如果您要在发生任何更改时触发、则可能需要设置两个观察点。

话虽如此、我尝试了 CCS 12.8和 CCS 20.2、但这里有一些错误。 在20.2.0上、当我将该值设置为0并将 mask 设置为1时、即使位0被清零、它也不会停止。 当我将该值设置为1并将掩码设置为1时、它始终会触发-即使该位被清除也是如此。 这似乎不是我所期望的行为。 我需要就此向工程部门咨询。

谢谢

Ki

尊敬的 Ki：

是的。

我已经在 CCS 12.8.1上进行了测试、发现了与您上述相同的行为。 这就是为什么我感到困惑和怀疑是否有一个错误,也.

请在您与工程部门核实后随时给我发帖。

尊敬的 Ki：

您是否希望提高其优先级、因为用户需要使用它来调试现场侧产品中的问题？

如果您能尽快解决此问题、将不胜感激、因为它会对业务产生影响。

我将对此进行讨论。 请注意、这可能不是简单的修复、因此我无法保证时间线。 客户可能希望了解 Aishwarya 建议的权变措施。

经过进一步调查、该问题似乎会影响最新的 C2000器件、例如具有 ERAD 的器件。 较旧的 C2000器件似乎不存在此问题/

尊敬的 Ki：

您能否告诉我 Aishwarya 建议的解决方法？

我看不到它。

尊敬的 Ki：

让我澄清背后的逻辑。

在我看来、CCS 观察点使用 F280039 ERAD、这是一种用于直接监测数据线的硬件。

使用条件断点就像 CCS GEL 软件进行后处理一样。 也就是说、CCS 观察点由变量的任何变化触发、然后使用 GEL 计算变量的过滤位。 这样、只有变量的更改比 CCS GEL 的计算时间慢得多、以便 CCS GEL 可以计算变量并生成触发条件时、才有意义。

我的理解是否正确？

Deshine Deshine 说：

通过使用条件断点、这就像通过 CCS GEL 软件进行后处理。 也就是说、CCS 观察点由变量的任何更改触发、然后使用 GEL 计算变量的过滤位。

是的。

Deshine Deshine 说：

这样、只有变量的更改比 CCS GEL 的计算时间慢得多、以便 CCS GEL 可以计算它并生成触发信号、这才有意义。

此类条件断点属于侵入式。 因此、当在任何写入时触发观察点时、CPU 会停止、以便调试器随后可以评估表达式、以查看是否满足条件。 如果是、则 CPU 将保持暂停、前提是所需的操作是保持暂停或执行任何其他指定的操作、然后自动恢复 CPU 的执行。 如果不满足此条件、则自动执行 CPU。 需要注意的关键是、在调试器评估条件时 CPU 始终暂停。
