你好、团队
我的客户将 F28P65X 用于单级 OBC 工程。 在基于 TI 开发板“LAUNCHXL-F28P65X"设计“设计 TMS320F28P659DK-Q1（176 引脚）的主控制器电路时、请帮助解决他们遇到的以下问题
1.对于从 XTAL 到 DSP 的引脚路径、原理图上标记了一个 50 欧姆阻抗匹配、但不串联 50 欧姆电阻器。 那么如何实现阻抗匹配呢?

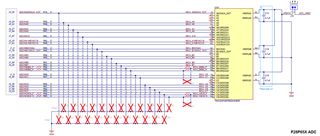

2.关于 MCU ADC 端口,为什么注释输入电容器? 在客户的理解下、输入电容器用于提供滤波器功能并在高频采样条件下提供瞬态电流、甚至需要串联电阻器来消除振荡。
