部件号：LAUNCHXL-F2.8377万S
大家好！ ;)
我正在推进逆变器的编程(TIDA-0.0366万)！ 但是，仍然存在一个问题：在参考设计TIDA-0.0366万的PDF中，提到应将一个GPIO引脚的状态从输入更改为输出一段短时间，以便将禁用信号的电势拖至GND。 因为在板上电时，禁用电位很高，并阻止栅极驱动器的所有PWM信号。
但我的问题是在Simulink中运行时无法更改GPIO引脚的状态。 如果我的模型中有与输入和输出相同的GPIO引脚，则Simulink在编译C代码时总是会抛出错误。 即使我使用已启用的子系统来防止一个GPIO的输入和输出块同时处于活动状态。
您知道我如何解决问题吗？ 我附上了示意图的图片，这些图片可以帮助您了解我的问题。
PS：我无法将GPIO状态设置为始终输出，因为MCU会指示禁用信号的潜力。 但是，在逆变器操作期间(如果发生错误)，逻辑门应将禁用信号设置为高电平。
此致，
Armin
您好，Venkatesh，
感谢您的回答！ 我现在已经实施了一些内存复制块来读取和写入GPIO寄存器。 但我的模型没有按计划工作。
该模型通过SCI连接接收来自主机PC的信号，主机PC是值为0或1的uint16。
如果SCI信号为1，则应执行已启用的子系统，该子系统将通过启动顺序执行，并应将GPIO71设置为输出引脚，并将其电势设置为低。
如果SCI信号为0，则执行另一个已启用的子系统，将GPIO状态设置回输入。
但是，当我将SCI信号值从0更改为1并在主机PC上更改回时，引脚GPIO71不会改变其电势。
我附上了我的模型的一些屏幕截图，也许您会看到一个错误？ 我配置所有其他块(例如其他内存复制块)的方式与配置屏幕截图中显示的块的方式相同。
我是否正确写入了所有源代码符号？ 或者，这种错误行为的潜在原因还有哪些？
此致，
Armin

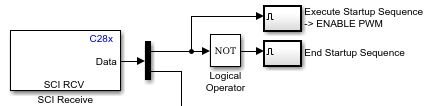

根模型：
已启用的子系统(具有启动顺序)：
阻止"I/O状态的内存副本"：
阻止"Memory Write to Set Output Status"(写入内存以设置输出状态)：
您好，Armin：
您是否对生成的代码进行过调查，并查看它是否与您所放置的模型内嵌？
由于您正在更改GPIO板的方向，而不是真正读取引脚的状态，因此作为备用，您也可以使用系统输出块。
请查看下图，其中系统输出块用于生成将GPIO板设置为输出的代码。
此代码将在模型步骤函数内生成，并在收到的SCI消息周围显示'if'条件。
加热
此致，
Venkatesh C
