[参考译文] TIDM-1000：pfc3venna_nonpowerSUITE_F2838x 似乎正在进行编程、但输出未按预期执行

我还应补充一点、即输出远低于预期。 当我们在输入端有208V 的相间电压时、我们甚至不能得到300V 的输出电压。

对于输出电压的较低情况、请仔细检查电容器是否损坏。 (或)如果 在右点而不是在中心抽头位置的末端进行探测。

尊敬的 Uttam：

我已根据 F28388控制卡的 TIRM-1000参考指南的第5.2节设置了 S1：A、S2、S3和 S4上的开关。 我在输出端仍然只能获得280 VDC、而输入为208V。 我正在测量从正到负的输出电压、并且正如预期的那样、当我从正到中点测量时、得到的电压为140VDC。

对于"实验1"、您指的是什么？ 我在 TIDM-1000参考指南中没有提到这一点。

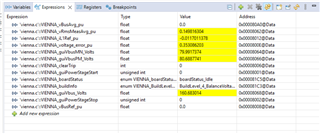

我更深入地研究了调试选项、并在运行时检查了全局变量。 当以120V 的电压运行输入时、我将获得160V 的输出。 但是、我注意到整流器的状态为空闲。 我无法找到如何更改状态。 我已在参考指南中阅读到、需要设置 clearTrip 变量、但将其更改为1不会更改输出。 我还尝试将 guiPowerStageStart 设置为1、这也未使其脱离空闲状态。

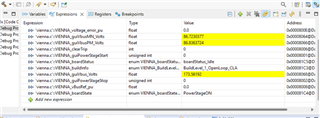

我刚刚意识到还有显示 PowerStageON 的 boardState、因此这可能毕竟不是我的问题。

这些显示了电路板状态。 在您的用例中、它处于空闲状态、即您的操作会发生 ePWM 跳闸(CBC 跳闸区域)。  清除跳闸后、应该会及时清除、并且应该会启用 PWM。 请仅对该测试执行实验1、因为可以轻松识别该测试。

此致！

Uttam

Uttam

您指的是什么"实验1"？

构建1 (开环路测试)。 因此、我们可以确定板状态没有变化的原因。 您可以在这里观察 PWM 信号。

我已经将电源的中性点连接至输出的中点、并且在 VIENA_SETTINGS 中将递增构建版本设置为1。 我在调试模式下仍然会遇到相同的空闲问题、并且输出电压保持不变。

Andre

您可以检查以下 ePWM_tripzone 标志吗。

EPwm1Regs.TZFLG、 EPwm2Regs.TZFLG 和 EPwm3Regs.TZFLG 。 此外、你是否可以在 C28而不是 CLA 上运行控制环路以查看其是否看起来更好。

此致！

Uttam

EPwm1Regs.TZFLG = 0x0004

EPwm2Regs.TZFLG = 0x0004

EPwm3Regs.TZFLG = 0x0004

切换到基于 C28运行和重启时、现在不再显示空闲状态、而是功率级关闭。 输出仍为180V

我也曾尝试将功率级设置为 ON、但输出电压在设置后似乎没有变化。

Andre

EPWMxregs.TZFLG 指示 OST 跳闸、请参阅 TRM。 如果您清除行程并保持占空比= 0.5、

它显示固定180V (PM/PN 电压=87V、大约)的唯一原因是没有开关场景。

在执行第10步之前、您可以验证 PWM 并查看更改。

此外、在未验证 PWM 开关检查的情况下、请勿应用于120V_AC。 施加较低的 V_AC 以确认<40V。

此致、

Uttam

尊敬的 Uttam：

我能够完成第6.4.1节中的说明、并在从较低电压斜升后让电源在输入端输出完整的600V。

现在、为了降低输出电压、我会在 Expressions 窗口中降低 PWM 值吗？

安德烈、您好！

很高兴听到、PWM 很好。

是的、由于您处于开环状态、请缓慢减小 PWM_Duty、并手动观察输出电压的变化。 反复评估此值。 然后移至下一个闭合电流/电压。

我想、当你尝试运行构建4 (闭合电压和电流环路)时、你保存的输出电压也许没有足够的占空比。 因此、请首先在开环中捕获结果、即使用 VIN (115AC)时的 PWM 占空比是多少、从而获得所需的输出电压范围。

然后、您可以重点检查控制是否足够好。

此致！

Uttam

尊敬的 Uttam：

我相信我已使构建1和构建2都能正常工作。 我目前正在尝试让构建3正常工作、但在使用它时遇到了困难。 首先、由于我没有 powerSUITE 软件、因此我认为我无法完成6.4.3.2所示的电压环路补偿器设计。 我仍然使用208V L-L 输入和1k 欧姆的电阻负载运行此接口。 我仍然可以使用构建3来对控制卡进行编程、但当它运行时、它不会存储我在 vBusRef_pu 中输入的值。 他们似乎在现场停留了一秒、然后默认值回到0.0。 我已经尝试更改占空比、但无论它设置为什么值、都不会留在现场。

甚至可以在没有 powerSUITE 的情况下运行该构建吗？

此致、

安德烈

安德烈、您好！

对于 SFRA 和 DCL：您不需要 powerSUITE、也可以从此处运行可执行文件。  C：\ti\c2000\C2000 SD2000_SDK_5_04_00_00\libraries\sfra\gui Ware_Digital

对于构建3、您能够以500欧姆的负载运行吗？  vBusRef_pu -该参数将固定为所需的输出电压。

尝试更改它们并进行检查。

当运行构建3时、占空比将由 DCL 控制自动调整。 手动输入占空比将在表达式窗口中擦除。

此致！

Uttam

尊敬的 Uttam：

今天早上、我发现我遇到的问题是负载不像您提到的那样是500欧姆、而以太网控制似乎是我无法将值写入 vBusRef_pu 的原因。 我假设以太网工具具有 vBusRef 字段、由于我没有通过以太网控制与控制卡进行交互、它会一直用默认值0.0覆盖我的输入。 我禁用了以太网、因为我没使用它、并且能够通过 vBusRaf_pu 控制输出电压。

我现在的问题是、为什么只限于500欧姆的负载、为了加入不同的负载、我们必须更改什么、例如、如果可以修改的话、需要更改150欧姆的负载？

此致！

安德烈

尊敬的 Uttam：

在进一步的测试后、我发现在较低的电压下、我可以开始将3添加到较低电阻负载中。 我猜是、当我升高输出电压而发生故障时、可能会出现过流故障、尽管它没有显示在关闭整流后的状态上。 在这些情况下、卡不报告过流故障是正常的。
