我们有一个使用 LMK02338 μ、作为 FPGA 和 ADC 的输入时钟的项目。
该项目已大规模生产。 LMK02338没有输出的可能性很低(0.5%)。 原理图如下所示。
我们对 PCBA 执行的测试如下：
1、电源：VDD=3.3V、VDDO=1.81V
2. PIN6/7(clk)：100MHz、vpp=137mv
3.引脚13 (PDN)复位时序：
我们发现、通过手动下拉然后上拉 PDN 可以将芯片恢复到正常； 也可以通过 I2C 软件控制；进行复位来恢复到正常
此外、我们发现、如果 PCBA 仅保留几个小时并通电、则该问题很容易重现。
我们需要的支持如下：
1.帮助确认原理图是否正确
2.造成这一问题的可能原因是什么、应该从哪些方面加以分析？
希望很快收到您的回复、感谢您的支持！
Benson
我看不到原理图有任何问题。 您能否提供器件正常运行且处于错误状态时的 i2c 转储？

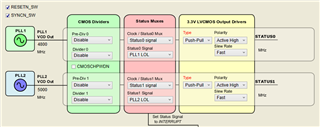

此外、如果将 STAT0更改为 PLL1LOL、那么当器件遇到此问题时、STAT0引脚的电平是多少？
此外、我们发现、如果 PCBA 独立运行几个小时后再通电、问题很容易重现。
您也在过热条件下测试过此项吗？
此致！
CRIS
尊敬的 CRIS：
感谢您的答复。
以下是错误状态下的寄存器值。
与正常 PCBA 的寄存器相比、R6/R7和 R135/R138/R142是不同的、而其他寄存器值是相同的。
这些寄存器值能否提供一些分析方向？
R0 0x0010
R1 0x010B
R2 0x0232
R3 0x0302
R4 0x0401
R5 0x0501
R6 0x0667
R7 0x0771
R8 0x0802
R9 0x0900
R10 0x0AA8
R11 0x0B00
R12 0x0CD9
R13 0x0D00
R14 0x0E00
R15 0x0F00
R16 0x1000
R17 0x1100
R18 0x1200
R19 0x1303
R20 0x1455
R21 0x1555
R22 0x1600
R23 0x1703
R24 0x1800
R25 0x19F5
R26 0x1A00
R27 0x1B20
R28 0x1C50
R29 0x1D0F
R30 0x1E7A
R31 0x1F24
R32 0x2024
R33 0x2103
R34 0x2220
R35 0x2320
R36 0x240F
R37 0x2512
R38 0x2601
R39 0x2711
R40 0x280F
R41 0x2910
R42 0x2A0F
R43 0x2B10
R44 0x2C0F
R45 0x2D0F
R46 0x2E00
R47 0x2F00
R48 0x30FF
R49 0x310A
R50 0x329A
R51 0x3303
R52 0x3400
R53 0x3500
R54 0x3600
R55 0x3700
R56 0x3810
R57 0x3908
R58 0x3A00
R59 0x3B32
R60 0x3C00
R61 0x3D00
R62 0x3E00
R63 0x3F00
R64 0x4000
R65 0x4101
R66 0x420C
R67 0x4310
R68 0x4400
R69 0x4578
R70 0x4600
R71 0x471D
R72 0x4818
R73 0x4900
R74 0x4A32
R75 0x4B00
R76 0x4C00
R77 0x4D00
R78 0x4E00
R79 0x4F00
R80 0x5001
R81 0x510C
R82 0x5210
R83 0x5301
R84 0x5404
R85 0x5507
R86 0x5600
R87 0x5700
R88 0x5800
R89 0x59E3
R90 0x5A01
R91 0x5B32
R92 0x5C01
R93 0x5D59
R94 0x5E01
R95 0x5F9C
R96 0x6001
R97 0x61EE
R98 0x6202
R99 0x632E
R100 0x6402
R101 0x65A4
R102 0x6603
R103 0x670A
R104 0x6801
R105 0x699C
R106 0x6A05
R107 0x6B00
R108 0x6C08
R109 0x6D0F
R110 0x6E1F
R111 0x6F00
R112 0x7000
R113 0x7100
R114 0x7200
R115 0x7308
R116 0x7419
R117 0x7500
R118 0x7607
R119 0x7701
R120 0x7800
R121 0x7900
R122 0x7A08
R123 0x7B0F
R124 0x7C1F
R125 0x7D00
R126 0x7E00
R127 0x7F00
R128 0x8000
R129 0x8108
R130 0x8219
R131 0x8300
R132 0x8407
R133 0x8501
R134 0x8600
R135 0x8710
R136 0x8802
R137 0x8910
R138 0x8A10
R139 0x8B00
R140 0x8C00
R141 0x8D00
R142 0x8E00
R143 0x8F00
R144 0x9000
R145 0x9100
R169 0xA940
R172 0xAC24
R173 0xAD00
尊敬的 Cris：
关于之前报告的 LMK03328无时钟输出的可能性较低(0.5%)的问题、我们取得了一些新的进展：
我们将 PDN 电容器从0.01µF 更改为1µF、这增加了 PDN 延迟并有效地解决了无时钟输出的问题。
以下是添加 PDN 延迟之前和之后两个有问题 PCBA 的数据的统计比较。
我有两个问题需要您的帮助来回答：
1.在增加延迟之前、PDN 延迟(0.01uf)已≥1ms。 为什么低概率无时钟输出问题仍然出现？ 该延迟的理论值是多少？
2.将 PDN 电容更改为1µF 后、延迟增加到≥200ms。 LMK03328对最大延迟有任何要求吗？ 我们已验证此更改不会影响产品应用。
非常感谢您的支持！
再添加一点：将 PDN 电容器从0.01uF 更改为1uF、PDN 上电时序延迟比较图
