[参考译文] TMDS181：寄存器0x20位[7]始终读取关机问题

admin
Guru**** 2478765 points
Other Parts Discussed in Thread: TMDS181

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/interface-group/interface/f/interface-forum/658226/tmds181-register-0x20-bit-7-read-always-power-down-question

部件号：TMDS181

你好。

我们有一个在 源端使用TMDS181的项目。 我们 读取 0x20位[7]始终 为1 (断电)， 并检查OE针脚状态是否为高。

以下是示意图， 请注册以供参考。 请 帮助评论需要 更改的注册表。 谢谢~

[星期一1月22日18：37：01.010 2018 ](32) ADDR：0数据：54

[星期一1月22日18：37：01.032 2018 ](32) ADDR：1数据：4d

[星期一1月22日18：37：01.056 2018 ](32) ADDR：2数据：44

[星期一1月22日18：37：01.081 2018 ](32) ADDR：3数据：53

[星期一1月22日18：37：01.104 2018 ](32) ADDR：4数据：31

[星期一1月22日18：37：01.128 2018 ](32) ADDR：5数据：38

[星期一1月22日18：37：01.155 2018 ](32) ADDR：6数据：31

[星期一1月22日18：37：01.177 2018 ](32) ADDR：7数据：20

[星期一1月22日18：37：01.201 2018 ](32) ADDR：8数据：1

[星期一1月22日18：37：01.222 2018 ](32) ADDR：9数据：2

[Mon Jan 22 18：37：01.245 2018 ](32) ADDR：A data：31.

[星期一1月22日18：37：01.269 2018 ](32) ADDR：B数据：0

[Mon Jan 22 18：37：01.291 2018 ](32) ADDR：C data：0

[Mon Jan 22 18：37：01.315 2018](32) ADDR：D data：3e.

[星期一1月22日18：37：01.338 2018 ](32) ADDR：E DATA：0

[Mon Jan 22 18：37：01.361 2018 ](32) ADDR：F data：F

[星期一1月22日18：37：01.387 2018 ](32) ADDR：10数据：0

[星期一1月22日18：37：01.408 2018 ](32) ADDR：11数据：0

[星期一1月22日18：37：01.432 2018 ](32) ADDR：12数据：0

[星期一1月22日18：37：01.456 2018 ](32) ADDR：13数据：0

[星期一1月22日18：37：01.480 2018 ](32) ADDR：14数据：0

[星期一1月22日18：37：01.504 2018 ](32) ADDR：15数据：80

[星期一1月22日18：37：01.529 2018 ](32) ADDR：16数据：0

[星期一1月22日18：37：01.555 2018 ](32) ADDR：17数据：0

[星期一1月22日18：37：01.577 2018 ](32) ADDR：18数据：0

[星期一1月22日18：37：01.601 2018 ](32) ADDR：19数据：0

[星期一1月22日18：37：01.625 2018 ](32) ADDR：1A数据：0

[星期一1月22日18：37：01.649 2018 ](32) ADDR：1B数据：0

[星期一1月22日18：37：01.672 2018 ](32) ADDR：1C数据：0

[Mon Jan 22 18：37：01.697 2018 ](32) ADDR：1D data：0

[星期一1月22日18：37：01.720 2018 ](32) ADDR：1E数据：10

[Mon Jan 22 18：37：01.746 2018 ](32) ADDR：1F data：4.

[Mon Jan 22 18：37：01.769 2018 ](32) ADDR：20数据：E8

  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    您好AJ

    您能否确认您使用的是哪种模式？ 是I2C还是GPIO模式？

    此致
    弗朗西斯科
  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    亲爱的 弗朗西斯科。

    抱歉。  这些设置 在I2C模式下。

    我们忘记更新原理图。 谢谢~

  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好AJ

    这意味着您有另一个原理图版本？ 您可以上传吗？

    此致

    弗朗西斯科

  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    亲爱的 弗朗西斯科。

    我有了新的原理图供您参考。 请 提供您的建议并感谢您的帮助~

  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    您好AJ

    我会将我对您的原理图的意见发送给您：

    -我们建议在OE引脚上使用.2uF电容器启动，但1uF可以。
    -建议在Vsadj引脚处使用7.06k作为第一个选项值。
    如果不需要，建议在SPDIF_In使用500 k，如果不使用，则必须让ARC_OUT浮动。
    -您是否会将DDC用作源应用程序？ 如果是这样，您必须在SCL/SDA_SNK/SRC引脚处使用2 k上拉。
    —HPD_SNK必须连接到接收器，HPD_SRC连接到源。 如果将HPD_SRC连接到电源，则必须确保电压电平正确，否则，必须使用电平转换器。
    -当您使用I2C时，引脚21 (EQ_SEL/A0)将用作I2C编程的一部分。
    - Test/A1引脚未连接，在这种情况下，您使用的是I2C模式，然后您必须根据您的配置对此引脚设置一个电平。 有关更多信息，请查看数据表。
    -引脚40为常闭，连接正确，但您的图中显示此引脚具有功能。
    -我们还建议为配置引脚使用65k上拉/下电阻器。

    请执行所有这些更改，并仔细检查数据表中的针脚，如A0，A1功能。

    此致
    弗朗西斯科
  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    亲爱的弗朗西斯科。
    感谢您的建议。 我们将遵循并试用它。 谢谢~
  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    亲爱的弗朗西斯科。

    更新以下内容，供您参考。 但仍然有同样的问题。 请提供您的建议。

    顺便说一句。 是否更改为DP159优于TMDS181？ 谢谢~

    -我们建议在OE引脚上使用.2uF电容器启动，但1uF可以。

    我们使用1uF。

    -建议在Vsadj引脚处使用7.06k作为第一个选项值。

    我们使用6.98K。

    如果不需要，建议在SPDIF_In使用500 k，如果不使用，则必须让ARC_OUT浮动。

    我们使用了499K。

    -您是否会将DDC用作源应用程序？ 如果是这样，您必须在SCL/SDA_SNK/SRC引脚处使用2 k上拉。

    SCL/SDA_SNK/SRC已使用2 k上拉

    —HPD_SNK必须连接到接收器，HPD_SRC连接到源。 如果将HPD_SRC连接到电源，则必须确保电压电平正确，否则，必须使用电平转换器。

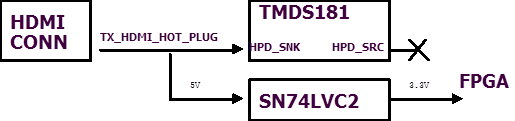

    TMDS181的HPD_SRC不用于我们的设计，HDMI 触点的引脚19不用于TMDS181的HPD_SNK和SN74LVC2 (电平转换器)，如下图所示

    -当您使用I2C时，引脚21 (EQ_SEL/A0)将用作I2C编程的一部分。

    我们在I2C模式下使用

    - Test/A1引脚未连接，在这种情况下，您使用的是I2C模式，然后您必须根据您的配置对此引脚设置一个电平。 有关更多信息，请查看数据表。

    A1和A0通过电阻器63.4k欧姆下拉至地电位

    -引脚40为常闭，连接正确，但您的图中显示此引脚具有功能。

    输入车道交换功能不使用

    -我们还建议为配置引脚使用65k上拉/下电阻器。

    我们将更换电阻器

  • 0
    TI__Guru**** 2478765 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    您好AJ

    您可以上传图表吗？ 我想了解您所做的更改，还想确认电压顺序是否正确吗？ 如果可能，请上传范围测量。 TMDS181专为处理HDMI而设计，因此这是您应用的最佳选择。
    您能否确认HPD_SNK的电压水平是否正确？
    您能否确认您是否正在使用I2C讲座的正确地址？ 对于您的配置，w=BC和r=BD。
    在您的图中，引脚40被命名为sled_ctl，而芯片中的此引脚未连接，这就是我的意思。

    此致
    弗朗西斯科
