该说明与原理图不匹配。 Vref_B 必须高于 Vref_A、因此原理图正确。

对于强上拉电阻器、所有其他器件必须能够灌入上拉电流。

这七个信号的方向是什么？ TXU0104 /TXU0204/TXU0304更易于使用且更加稳健。

您好、Clemens：

很抱歉混淆

B 侧连接到 FT2232H IO (3.3V)、一侧连接到 DUT IO (3.3V、2.5V、1.8V、1.5V)。 它在不同的电压下工作

我们使用的 LDO 电压范围为3.3V 至 VREF_B、由于侧电压会因不同的 DUT 而异、因此我将 VREF_A 连接到1.2V、即从3.3V 开始的分压电压(通过使用1%的分压器、下拉电阻也有助于电流阱)

TXU0104 /TXU0204/TXU0304数据速率为100Mbps、可进行3.6至1.8转换、驱动强度为12mA (5V 时)、这对于我们的应用来说太低了

到目前为止、我们的一种设计中只有 LSF0204适用于具有良好驱动强度的30MHz (以及 FT2232H)。 但在 该设计中、B 侧的 PULL_UP 电压是固定的

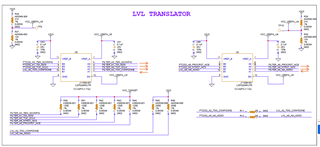

因此、请分享您对共享原理图的意见、考虑 突出显示的要求

此致、

Rohini

LSF 是无源开关、没有任何驱动强度。

您实际需要什么数据速率和驱动强度？ (为什么您需要的不仅仅是12 mA？)

您好、Clemens：

是的、使用 LSF 时、我们可以 使用 外部上拉电阻器固定驱动强度。 更新了以下说明

数据速度为30MHz、经过3.3<->1.5V、1.8V、2.5V 和3.3V 电平转换

信号通过8英寸以上的电缆 DUT 信号长度可能会因电路板尺寸而异(Avg：5")。 我们可能需要更高的驱动强度

是否有任何理由不使用 LSF0204？

此致、

Rohini

LSF0204可能可以正常工作、但 TXU0304 会更好(作为单向缓冲器、信号更稳健且对称)。

1.5V / 120 Ω= 12.5 mA、因此这些上拉电阻与 TXU 一样强大。 请注意、上拉电阻仅将信号驱动为高电平；低电平信号由其他器件驱动(所有这些器件都必须能够灌入3.3V 的12.5 mA 或27.5 mA)。

如果您对长电缆有疑问、请在电缆的另一端添加缓冲区。

您好、Clements、

我们在其中一种 JTAG 设计中使用了 LSF0204

它具有 VREF_A=1.8V (常量)和 VREF_B=3.3V 常量。 它可以无缝工作。 这就是我们在这个电路板上使用它的原因

我们可以使用 TXB0304而不是 TXU。 这样我就可以获得封装兼容的器件、只需对设计进行少量更改

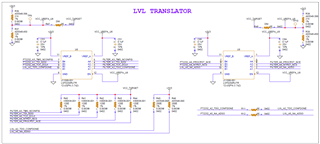

以下是对 TXB0304/LSF0204兼容设计所做的更改

关于 添加缓冲器、我们的器件应支持1.5V 至3.3V VCC、只有7个信号

根据我们的要求(所选的8mA 和> 8mA 驱动强度)进行筛选后、只有 74LVC125A、74LVC126A 选项可供选择

在数据表中、不太清楚它将在1.5V 电压下工作。 这里提到它在1.2V 时可以正常工作、然后第一行建议使用1.65V 至3.6V 电压

此致、

Rohini

TXB 的驱动强度为20 µA。 不要使用它。

LVC 器件在1.65V 下正常工作；在低至1.2V 的较低电压下、只要输入不发生变化、输出就会保持在正确的电平。

LxC 或 AXC 转换器可用作整个1.5V…范围内的缓冲器 3.3V 范围。

您好、Clemens：

LXC/AXC 在1.5V 至3.3V 转换时支持的最大信号频率是多少

无法在数据表中获取此信息

此致、

Rohini

您好、Clemens：

我注意到我们的一个电路板使用 FT2232H+ SN74 AXC 4T774PWR、它在30MHz 不工作

此致、

Rohini

尊敬的 Rohini：

您是否有捕获输入/输出信号的波形或原理图来进一步调试无法正常工作的 AXC4T774？

此致、

插孔

您好、Jack、

由于该板不在我身边、我现在无法获得结果。 但我很快会尝试将其分享给您

根据 Clemen 的输入、我们在设计中添加了 TXU0304选项。 如果我们可以继续这样做、请告诉我。 U10和 U11将是 DNI。 如果 LSF 无法正常工作、我们会使用它

此致、

Rohini

您好、Clemens：

根据您的输入、我们在设计中添加了 TXU0304选项。 如果我们可以继续这样做、请告诉我。 U10和 U11将是 DNI。 如果 LSF 无法正常工作、我们会使用它

此致、

Rohini

看起来不错。
