器件型号：TPS2640

工具与软件：

你(们)好

我有疑问。

如果 C (dVdt)设置不正确、会出现什么问题？

我知道接通电源时的浪涌电流受到过载电流限制 I (OL)的限制。

如果输出电压上升时间设置(tdVdT)由负载电容 C (OUT)和 I (OL)决定、那么即使 C (dVdT)设置得很小、斜坡时间也不会很长吗？

谢谢

8 个月前

0 admin 8 个月前

TI__Guru**** 2493565 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好！

电流限制是一个稳态功能。在启动期间、当 FET 未完全增强时、它不受电流限制保护。

热环路和热关断可在启动期间保护器件。

错误的 CdVdT 可能会导致启动干扰、从而使器件进入热保护状态并尝试再次启动。

您可以使用以下设计计算器计算 Cdvdt

https://dr-download.ti.com/design-tools-simulation/calculation-tool/MD-V6yHO4SAAc/01.00.00.00/slvrbg7.zip

谢谢

Amrit

0 admin 8 个月前

TI__Guru**** 2493565 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Amrit

感谢您的答复。

我知道对 I (OL)和浪涌电流的控制是不同的、而 I (OL)无法控制浪涌电流。

顺便说一下、该计算表不支持使用 R1、R3 = 0Ω 进行计算。

不过、要将 OVL 设置为默认值32.6V 并将 UVL 设置为关断、我知道 R1 = 0Ω(短接)、R2 =开路、R3 = 0Ω(短接)。是这样吗？

谢谢

0 admin 8 个月前

TI__Guru**** 2493565 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好！

您可以在 VIN 和 UVLO 之间连接>800K 欧姆的电阻。

OVP、您可以短接至 GND 以获得内部设置 OVP。

谢谢

Amrit

0 admin 8 个月前

TI__Guru**** 2493565 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Amrit

感谢您的答复

您的意思是 R1 = 800Ω、R2 =开路、R3 = 0Ω(短路)吗？

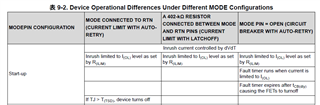

R1是否需要800k？数据表说明了以下内容。

可以使用较短的值吗？

请让我再次确认。

您说过

>电流限值是一种稳态特征。在启动期间、当 FET 未完全增强时、它不受电流限制保护。

>我们有热循环和关闭,在启动过程中保护设备。

>错误的 CdVdT 可能会导致启动时出现故障、设备可能会进入过热保护并尝试重新启动。

然而、数据表指出、即使在启动期间电流也被限制为 I (OL)、这是否意味着启动期间电流受 CdVdT 限制？

谢谢

0 admin 8 个月前

TI__Guru**** 2493565 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好！

我建议在 VIN 和 UVLO 之间保持800K 的电阻、这将有助于降低从电源到 UVLO 的漏电流。

之前、我在启动期间的自举电流限制上出错。该器件在启动期间存在电流限制。

但保持正确的 dVdT 将有助于无干扰启动、从而有助于降低浪涌电流。

如果您需要有关此方面的更多详细信息、请告诉我。

谢谢

Amrit
