大家好！

我遇到了的 I2C 地址配置问题 LP5562 的符号 TI . 根据数据表、LP5562的默认 I2C 地址应为 0x60 、可以使用修改此地址 ADDR_SEL0 和 ADDR_SEL1 如一节中所述 7.3.9 ADDR_SEL0、ADDR_SEL1引脚 应用和实现部分。

但是、尽管正确配置了 ADDR_SEL0 和 ADDR_SEL1 的特定引脚 0x60 地址(ADDR_SEL0至 GND 和 ADDR_SEL1至 GND)、使用 I2C 扫描仪时返回的地址为 0x30 、这似乎不正确。

引脚配置：

  • ADDR_SEL0 应连接到哪个 VCC GND (0).
  • ADDR_SEL1 应连接到哪个 VCC GND (0).
  • 所有其他 I2C 引脚均已正确连接。

我怀疑读取可能存在问题 R/W 或上的逻辑电平来改变电平 ADDR_SEL0 和 ADDR_SEL1 但我无法确定问题的确切原因。

下面是我已经检查的内容：

  • ADDR_SEL0和 ADDR_SEL1引脚配置 ：按预期正确连接到 GND。
  • I2C 扫描程序 :用于检测地址、但返回的地址是 0x30 (而不是 0x60 )。

问题：

  1. I2C 扫描仪返回的地址是否考虑了读取/写入位、这可能会导致地址显示为 0x30 而不是 0x60 ？
  2. 是否仍然存在问题 ADDR_SEL0 和 ADDR_SEL1 引脚、而无需考虑上拉/下拉电阻器？ 问题可能出在这些引脚的连接或实际电压电平上？

Thomas

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    1. 是的、我认为 I2C 扫描器没有将写入/读取位转换成数据、因此对于0x60、它将是 b0011 0000。 您可以使用示波器捕获从器件地址数据波形来检查实际位值。
    2. ADDR_SELO 和 ADDE_SEL1设置应该没有问题。

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    感谢 Felix 的澄清！ 现在我知道扫描仪由于 R/W 位的原因可以显示0x30


    同时,如果有人遇到类似的问题,或者可以建议其他事情检查,我很乐意听到你的想法!

    再次感谢您的帮助！

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    一个非常有趣的事情
    当我通过 Arduino IDE 运行点火程序时：
    我的 RGB LED 上有 VCC 电压(https://www.lcsc.com/datasheet/lcsc_datasheet_2410121250_Foshan-NationStar-Optoelectronics-NH-B2020RGBA-HF_C2874116.pdf):)
    • 在 MCU 板的阴极(引脚3)和 GND 上、我有3.3V 的电压。
    • 在绿色引脚(引脚4)和 GND 上、我有1.4V。
    • 在红色引脚(引脚1)和 GND 上、我有1.9V 电压。
    • 在蓝色引脚(引脚2)和 GND 上、我具有2.2V 电压。
    在测量时、如果我用手指触摸 RGB LED 的测量引脚、则会在我的手指和我实验的一个金属部分之间消耗电流。  它略微亮起、电压升高！
    我有点失望,我从来没有见过类似的东西。
    Thomas
  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    我想您提到了"在 阴极上(引脚3)"应该是"在阳极上(引脚3)"、对吗？

    LED 灯略有亮起、这是因为会有通过您的手指生成到接地端的电流路径。 我想您触摸了 LED 的阳极、对吗？

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Felix：

    是的,你是对的,红色箭头确实指示阳极,但我做了一个印刷错误。

    另一方面、当我触摸 CATODES 时、LED 会亮起(红、蓝或绿)、我创建了一个电流消耗的桥接器！

    Thomas

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    好的、我也做了一个地形错误。 我想说您触摸了 LED 的阴极。

    对于特殊的 RGB LED、大约 uA 级电流将点亮 LED。 当您触摸 LED 的阴极时、您的手指可以在阴极和连接器上的 GND 之间构建桥。

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    感谢 Felix 的帮助！
    确实必须有一个"通过我"的当前回报。

    我追求的是、LP5562不提供电流、而是根据数据表充当灌电流。
    现在我不明白为什么在 I2C 总线上可以看到 LP5562、它看起来没有激活。

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    您能否详细解释最后一句话？ 你不明白什么？ 它是否仍与触摸阴极时 LED 弱亮有关？ 或者、您在通过 I2C 控制 LP5562时是否遇到过一些问题？

    实际上,我们发布了最新的4通道 RGBW LED 驱动器与 I2C 接口 , LP5810,它涵盖了 LP5562的所有功能,更易于控制。

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    是的、当然！
    感谢您的提问

    环境：

    我需要一个用于控制应用的 RGB LED (颜色代码=设备状态)
    我已安装 LP5562 从获取其 I2C 信号 RAK19007 + RAK 4631 位置。

    在为 RAK 卡提供的应用程序中、我无法使 LED 亮起。
    所以我开始用 Adruini IDE 和一些简单的代码和测量。
    我仍然不明白为何无法通过 I2C 与 LP5562通信 RAK 或者 Arduino IDE Application"。
    一切似乎正确,无论是接线,遇到的电压,接地,代码.

    感谢 Felix 的帮助、我在您的帮助下理解了一些事情！

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    好的。 为了点亮 LED、我们需要首先确保成功进行通信(I2C 写入/读取)。

     您曾提到"您无法通过 I2C 与 LP5562通信"、这意味着您仍然无法写入或读取 LP5562寄存器。

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    嗨、Felix、

    是的、现在我可以读取寄存器：

    LP5562寄存器值：

    寄存器0x0：0x40 (二进制：1000000)

    寄存器0x1：0x3F (二进制：111111)

    寄存器0x2：0x0 (二进制：0)

    寄存器0x3：0x0 (二进制：0)

    寄存器0x4：0x0 (二进制：0)

    寄存器0x5：0xAF (二进制：10101111)

    寄存器0x6：0xAF (二进制：10101111)

    寄存器0x7：0xAF (二进制：10101111)

    寄存器0x8：0x1b (二进制：11011)

    寄存器0x9：0x0 (二进制：0)

    寄存器0xA：0x0 (二进制：0)

    寄存器0xB：0x0 (二进制：0)

    寄存器0xC：0x0 (二进制：0)

    寄存器0xD：0x0 (二进制：0)

    寄存器0xE：0x0 (二进制：0)

    寄存器0xF：0xAF (二进制：10101111)

    寄存器0x70：0x39 (二进制：111001)

    寄存器0x10：0x0 (二进制：0)

    寄存器0x11：0x0 (二进制：0)

    寄存器0x2E：0x0 (二进制：0)

    寄存器0x2F：0x0 (二进制：0)

    寄存器0x30：0x0 (二进制：0)

    寄存器0x31：0x0 (二进制：0)

    寄存器0x4E：0x0 (二进制：0)

    寄存器0x4F：0x0 (二进制：0)

    寄存器0x50：0x0 (二进制：0)

    寄存器0x51：0x0 (二进制：0)

    寄存器0x6E：0x0 (二进制：0)

    寄存器0x6F：0x0 (二进制：0)
  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    好的、您可以帮助捕获并提供写入命令波形吗？

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Felix：

    很抱歉响应时间太长。
    我还没有示波器,但我很快就会有一个!

    但我有一些有趣的数据：

    • 阳极(+)至输出1-Out2 Out3：0V (这可能是 LED 熄灭的原因)
    • 阳极(+)至 GND：3.3V (似乎正确)
    • GND 转 OUT 1-Out2 Out3：1.1至1.9V

    我的印象是、LP 5562不会让任何电流通过 GND！

    我将继续调查...

    谢谢！

    T.

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

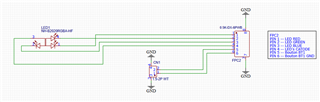

    好的、下面的图是否正确？ 这毫无意义。

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    100%正确 Felix。

    你现在明白我的观点吗？  哈哈

    Thomas

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好、Thomas：

    我认为硬件连接可能会有一些问题。

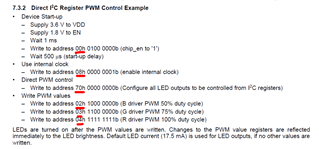

    除了这一点、对于软件、我建议您按照以下指南在"直接 I2C 寄存器 PWM 控制模式"下配置器件、只需4个步骤即可打开 LED。

    1. 使能芯片、将0x40写入寄存器0x00；
    2. 启用内部时钟、将0x01写入寄存器0x08 (默认情况下、器件配置为使用外部时钟)
    3. 将 所有 LED 输出配置为通过 I2C 寄存器控制、将0x00写入0x70；
    4. 将非零 PWM 写入寄存器0x02、0x03或0x04

    此致、

    Felix

  • 0
    TI__Guru**** 2434610 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Felix：

    谢谢！ 代码工作正常、感谢您的帮助、我终于找出了错误。

    这是内部时钟、因为在我的原理图上、它位于 GND、必须进行调整以获取其内部时钟！

    非常感谢您的帮助与耐心。 谢谢 Felix ！
