[参考译文] LM5176：使用以下栅极

您好、Stefan：

正如我所说的,我是新来的,这是我第一次尝试这个。

1.我应该在所有四个栅极驱动器上放置一个电阻器,还是只在 DVR (1/2) 或 LDVR (1/2) 上放置一个电阻器。

2.什么是缓冲器?

我看到的占空比为 18%、重叠的 LED 灯串为 80ms、每秒消耗 6A 2 次。

谢谢。

尊敬的 Donald：

如前所述、首先尝试捕获 VOUT 以及 SW1 和 SW2 上的波形。

VOUT：应该保持稳定且不会振荡 — 以几个开关周期 (~20) 和几毫秒 (50ms、例如 5ms/div) 的量程进行检查

SWx：检查上升沿和下降沿（示波器的比例需要在较低的 ns 范围内（例如 10ns/div）

注意：在这里、您需要进行正确的探头设置、以避免噪声注入示波器探头的接地连接、请参阅

尖端和接地筒：

https://www.ti.com/seclit/ml/slup385/slup385.pdf

幻灯片 28

对于缓冲器、请参阅：

https://www.ti.com/lit/ta / ssztbc7/ssztbc7.pdf

此致、

 Stefan

您好、Stefan：

“Tip & Barrel“链接不起作用。

尊敬的 Donald：

可以重试。 只是尝试过,它对我很有用。

如果没有,你能谷歌 slup385。

此致、

Stefan

您好、Stefan：

很抱歉、即使使用 google、我也无法获得此文档。  我登录到 TI、浏览器无法尝试“提交表单“。

尊敬的 Donald：

奇怪的是,我把它附在这里。

e2e.ti.com/.../7065.slup385.pdf

此致、

Stefan

很抱歉、

我的账户肯定有问题、因为我似乎无法访问此文档。  当我单击它时、会下载.pdf、但我无法打开它。  Microsoft Edge 和 Google Chrome 会陷入永无休止的“无法打开“循环。   Adobe Reader 无法打开它。

尊敬的 Donald：

您是正确的上面附加的文件已损坏。 我在中进行了更新 — 现在它应该起作用了。

此致、

 Stefan

您好、Stefan：

谢谢你。  我能够打开文档。

您好 Donald、

感谢您的反馈。

此致、
Brigitte

您好、Stefan：

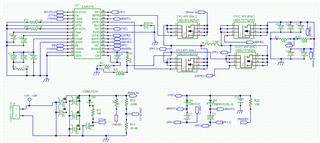

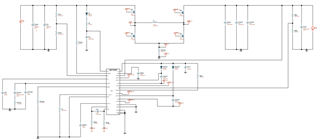

我在电路板的 SW1、SW2 和 U8 上放置了一个第三方缓冲器、烧毁了。  我住的是 12 伏,这给了我 12 伏输出和 5A。  随附的是我的原理图。

我没有把任何抵抗者放在上面。   我目前正在再制造 10 块电路板。

尊敬的 Donald：

不确定我是否了解您的信息。

从 SWx 到 GND（或相应的电源轨）的缓冲器是 R 和 C 串联。 因此、如果您使用了第三方缓冲器、这意味着什么。

我理解 U8 已损坏。

首先、最好检查死区时间并排除可能的击穿。 为此、您需要探测两个升压 MOSFET 的栅极信号之间的延迟。 此外、探测 SW1 信号也会很好、因为高侧栅极位于 HO1 至 SW1 之间。

此致、

 Stefan

您好、Stefan：

我没有将缓冲器接地、因此一切都会短路。   我在下一个电路板上将缓冲器接地、并得到 5V 输出。  我需要 12V。

感谢您的帮助和理解。  显然、仍然明白。

谢谢

尊敬的 Donald：

真的很抱歉,即使在阅读你的答复几次后,我不知道你想分享或从我得到什么信息.

请您帮助澄清问题、帮助我理解。

谢谢、

 Stefan
