设计成一个装置,为线性放大器提供电源。 设计用于从5 VDC 电源提供+-4.6 V 电压。 如果是由慢速上升时间5 VDC 电源供电,则设备通电后工作正常。 如果由快速电源供电,部件将锁定。 负极侧和正极侧无电源卡在3.8 VDC 处。
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
你好,新星
慢速和快速 VIN 坡道的速度是多少?
您能否分享一些有关快速和慢速加电的示波器图? 最好能捕捉负 极轨道的 VIN,C1+,CP 和输出。 以及正极导轨 VIN 和输出+。
如果能同时检查 FB 电压的值 ,以确定 慢速和快速斜坡的正负输出。
两个输出导轨的负载电流是多少?
在原理图中,输入端有一个 LC 滤波器,因此这也有助于减缓快速斜坡的速度。
此致,
瓦伦
你好,新星
在您所附的第一张图片中, 您是否在 C1盖或 C1+ 的接地压差进行了探测?

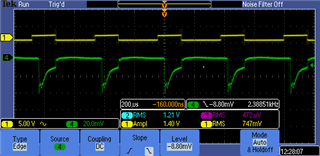

从第二幅图像中,正输出导轨似乎相当嘈杂。 这可能 是 由于飞帽的 GND 噪声耦合或输入电源本身发出噪音。 您是否碰巧看到 VIN 引脚的示波器和 示意图中所示的输入 LC 滤波器,然后看到 RC 滤波器能够正常工作?

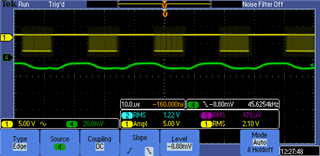

在第3张和第4张照片中,黄色和绿色迹线连接到什么, 这两张照片之间有何不同? 请您也描述最近两张照片之间的工作条件有何不同?
此致,
瓦伦
你好,新星
飞帽的 C1 +端子 应在其中一个切换周期内内部连接至 VIN,在另一个周期内连接至 GND。 在示波器拍摄的关闭阶段,似乎不会出现接地电势。 是否可以更换 IC 以检查其是否有损坏?
亚谐波也很奇怪,它不应该这样做。 在慢速 VIN 缓升过程中是否也存在亚谐波?
推荐的飞帽为0.47uF 至1uF。 这对于轻负荷也应该足够好。
如果可能,另一件值得尝试的事情是将输入轨连接到 LM27762 EVM,以查看您是否存在锁定和子谐波问题。
此致,
瓦伦
