[参考译文] UCC2.171万：APWM输出电压

Masa-San，

APWM输出将一直到VCC，但如果引脚具有电阻负载，则会降低。 由于，电压差始终较小

这有助于了解客户是否已将任何东西连接到APWM针脚。 我猜是他们将一个电阻器从APWM连接到了接地。

如果是，请分享其使用案例的示意图。

我假设下面的内部电路是正确的吗？ 如果是这样，我们需要考虑有关此问题的对策。如果您可以共享APWM输出的粗糙的内部电路，这将非常有帮助。

[/引述]

 您显示的电路不正确。 内部APWM由CMOS缓冲器驱动。

如果他们将此用于数字输出，例如测量MCU GPIO中的占空比，则内部的小电压降根本不重要，因为两者均超过VIH / VIL阈值。

最佳

迪米特里

您好，Dimitri：

您能否查看下图？

谢谢！

Masa.

Masa-San，

APWM输出是基于CMOS的缓冲器，除非已加载引脚，否则它应一直上拉至VCC并一直下拉至地电位。

我会要求客户拆下1k电阻器，使其断路，并在引脚处探查以验证此情况，同时测量VDD引脚。

我还想知道他们是否有一个串联到VCC引脚的电阻器(例如，用于在发生故障时的电流限制)。如果此值在30-50欧姆之间， 您在电阻器之前测量VCC，这 可能是问题的部分原因，尽管仍有低条件偏移需要考虑。 。

我还想确保客户已设置零探头，并且没有修改示波器中的衰减系数，尽管我假设他们已经这样做了。 我还假设他们没有将探头连接在隔离侧进行此测试，对吗？

我还建议他们将探针直接接地至驱动器的GND针脚，以进行这些测量。

请查看它们是否可以测量

VCC-GND，在设备引脚处测量

拆下1千欧电阻器以断路后，在设备引脚处测量APWM-GND。

最佳

迪米特里

您好，Dimitri：

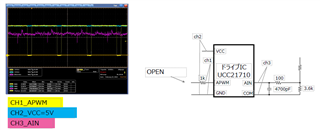

他们通过打开检查APWM输出电压，如下图所示。

但输出不是5V，0V切换... 他们还检查了拆下的电容器壳体。在这种情况下，他们可以看到整个范围的工作情况。

您是否知道为什么低通滤波器会影响APWM的输出？

此致，

Masa.

Masayuki

400mV相当大。

您能否要求客户再做一次测试，选择一个更小的电容，但更大的电阻器，这样他们的切断频率相同，但电容更小，

我建议尝试1nF 51k欧姆。

请告诉我结果，我的期望是，使用滤波器可以帮助输出电压过低。

由于这是APWM的一个非常常见的使用案例，我可能需要在我们这一端进行基准测试以确认此行为。

最佳

迪米特里

您好，Dimitri：

能否告诉我APWM的输出电流值？ (典型值和最小值)

他们只想设计过滤器以满足输出电流规格。如果您可以共享过滤器参数的限制，这将非常有帮助。

此致，

内原

您好，Dimitri：

根据他们的理解，问题与电阻值有关。 你怎么看？

我认为目前的能力有点大，对吧？ 因为ABS最大值为20mA。 我认为典型值应该是10mA左右...

他们认为电流值约为10mA ...是否正确？

此致，

Masa.

您好，Dimitri：

您能否为PWM的输出电路提供接通电阻？

Regrds，

Masa.

Masa-San，

这不是指定的，但应该大约为30欧姆。

最佳

迪米特里

您好，Dimitri：

让我澄清一下。 PWM的规格应为RDS ON。 正确吗？

此致，

Masa.
