[参考译文] LM2.7402万：LM2.7402万在工作几小时后损坏

admin

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/power-management-group/power-management/f/power-management-forum/1097899/lm27402-lm27402-is-damaged-after-few-hours-of-working

部件号：LM2.7402万

您好，

继续使用12V至1V @ 14A稳压器设计的启动Hiccup，我们进行了模拟并实施了更改。

在某些主板上，我们面临LM2.7402万设备在工作几小时后损坏。在探测时，LM2.7402万内部调节器VDD输出电压仅为1.5V，而不是4.5V。没有闸极驱动输出，设备在几秒钟内就会加热到极高的温度。

输入电压恒定为12伏。那么，LM2.7402万在哪些情况下会出现问题？

所用电感器部件为XAL6030-331MEB，330nH，25A。

请参阅以下示意图，布局和模拟结果。

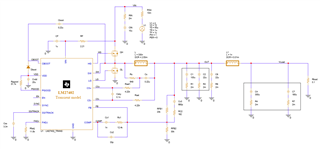

示意图。除此之外，在Q27附近的布局上，有330uF (UCL1E331MNL1GS)的2个电解电容器

主板布局

Simulation原理图

模拟结果

e2e.ti.com/.../LM2.7402万_5F00_1V_5F00_Simulation_5F00_Sch_5F00_10A_5F00_Output.pdf

谢谢！

Jijesh

3 年多前

0 admin 3 年多前

TI__Guru**** 2503725 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

感谢原理图和PCB。在我的评论中，我确实看到了任何会损坏VDD的东西。盖与IC位于同一侧，二极管位于另一侧。

当转换器在带宽打开的情况下正常工作时，您是否在SW至GND设备引脚上有任何示波器图。

使用1us到2us/div时分。

使用尖端和套管测量靠近设备旋转的SW至GND。

请参阅视频 https://training.ti.com/zh-tw/engineer-it-how-test-power-supplies-measuring-noise

当转换器工作正常时，您能否探测VDD到GND。

在出现故障的设备上，您可以测量SW至GND (1-2us/div) 和VDD至GND (1-2us/div和2ms/div)以及SS/磁道至GND (1ms/div)。

如果禁用设备并重新启用，损坏的设备是否始终损坏或设备是否恢复。

您是否已卸下损坏的设备并检查了每个引脚与GND的导通性，以及是否与未使用的设备进行了比较。

0 admin 3 年多前

TI__Guru**** 2503725 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好，David：

感谢您的回复。附加在您要求的波形下方

工作 IC -开关至GND

工作 IC - VDD至GND

工作IC - SS至GND

IC损坏—开关至接地

IC损坏- VDD至GND

IC - SS至GND损坏

受损IC上的引脚阻抗

引脚1 (CS+)至11 (GND)-->开路
引脚2 (CS-）到11 (GND)--> 15.5毫秒
引脚3 (SS/履带)至11 (接地)--> 1毫秒
引脚4 (FB)至11 (GND)--> 1.4毫秒
引脚5 (COMP)至11 (GND)--> 153欧姆
引脚6 (FADJ)至11 (GND)-->开路
引脚7 (同步)至11 (GND)-->开路
引脚8 (EN)至11 (GND)--> 3.88毫秒
引脚9 (PGOOD)至11 (GND)--> 2.16毫秒
引脚10 (VIN)至11 (GND)--> 1.71毫秒
引脚12 (VDD)至11 (GND)--> 229Ohm
引脚13 (LG)至11 (GND)--> 8.2千克
引脚14 (SW)至11 (GND)--> 8.37千克
引脚15 (HG)至11 (GND)--> 16.64 Kohms
引脚16 (CBOOT)至11 (GND)--> 1欧姆

在3个受损IC中，Cboot引脚至GND显示为1欧姆

工作 IC上的引脚阻抗

引脚16 (CBOOT)至11 (GND)-->开路

其他观察结果是，当我们移除VDD和CBOOT之间的肖特基二极管时，损坏的设备未加热，VDD电压显示在4.8V左右

禁用和启用CBOOT至GND短路的设备后无法恢复。设备似乎已永久性损坏。

什么都可能导致CBOOT引脚损坏？ 220nF CBOOT电容器(CBOOT引脚到SW引脚)之间的电压约为4V。

即使我们尝试将切换频率增加到1MHz (FAdj上的6.04K至GND)并将软启动增加200ms (SS引脚至GND上的1uF)，设备也会损坏。

谢谢！

Jijesh

0 admin 3 年多前

TI__Guru**** 2503725 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

VDD是线性调节器输出，一旦拆下二极管，线性调节器的电流不再受损坏CBOOT的限制。

如果用良好的IC更换损坏的IC，则电源将再次工作。是否有其他组件可能已损坏。

CBOOT至GND的绝对最大额定电压为24V，CBOOT至SW的额定电压为6V。 SW至GND的额定电压为22V。

如果这些针脚上的电压超过这些电平，可能会永久损坏设备。

您是否可以在不受带宽限制的情况下使用200ns/div时间进行探测： IC引脚上的SW至GND， CBOOT至GND IC引脚。

我们需要查看针脚上的直流和瞬态电压。

如果可能，使用CBOOT至SW的差分探头或数学函数减去Cboot至GND和SW至GND，以获得Cboot至SW电压。

检查SW节点或CBOOT电压的振铃是否大于ABS最大额定值。

高侧FET栅极电荷低于EVM设计。高侧FET可能会非常快速地打开，导致SW节点振铃过高。

缓解SW节点振铃的一种方法是使用SW节点上的RC缓冲器接地。
