[参考译文] LM5175：从 TI WEBENCH 创建的 PWPR 电路无法正常工作。

您好、法德利岛、

感谢您使用 E2E 论坛。

您能否使用示波器和探头以下信号进行一些测量：

(请尽量缩短探针的接地回路、以避免拾取噪声

时间刻度应包括一些(4-8)开关周期。)

-输入电压

-输出电压

- SW1和 SW2节点

- SS (请检查此信号在启动期间是否仅斜升一次或是否持续触发)

测量期间的负载是多少？

此致、

 Stefan

输入电压为24.6V、没有负载、输出开路。

SS 信号在开始时似乎不会增加。

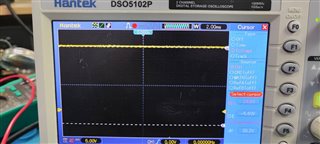

输入电压

输出电压

SW1

SW2

SS

您好、法德利岛、

由于软启动未斜升、您可以首先检查 LM5175上的 UVLO/EN 信号是否高于使能 阈值1.29V。

如果是这种情况、请检查 HO1信号。

如果 HO1变为高电平、FET 应打开并将 SW 拉至 VIN -这种情况似乎不会发生。

此致、

 Stefan

您好 Stefan、

UVLO/EN 的值为3.16V

我是否可以知道 H01信号是哪个引脚？

您好、法德利岛、

很抱歉、您的姓名不清楚。 我指的是 HDRV1引脚。

使能信号看起来正常。

此致、

Stefan

您好 Stefan、

下面是来自 HDRV1和 HDRV2的信号。

来自 HDRV1的信号具有很高的噪声、类似于 SW1和 SW2信号。峰值为 176MmV。

LDRV1信号干净、峰值平均为2.92V。

我还附上了 PCB 的图片。

HDRV1

LDRV1

顶层

底层

您好、法德利岛、

您是否为示波器探头使用了非常小的接地回路-最好使用尖端和桶形方法进行测量。

请参见此处的和示例：

https://e2e.ti.com/blogs_/b/powerhouse/posts/how-you-measure-your-ripple-can-make-you-or-break-you

您的示波器图中有一些奇怪的东西：(除了高噪声之外、我认为在使用尖头和桶形进行探测时、高噪声会更好)

LDRV1：仅上升2.5V -但应上升至 Vcc 电平、应为7.35V)

 您能检查一下 Vcc 电压电平吗？ -如果电压未达到7.35V、请检查高负载的可能根本原因。

HDRV1：仅上升至~ 200mV -这不足以打开高侧 FET

- BOOT1需要至少充电至 Vcc 电平-稍后运行时甚至更高

您的布局还具有 多个可进行优化的点。 有关详细信息、请参阅数据表第11章、例如

在 SW2上、您将整个电流通过一根非常细的导线

- Rsense 没有开尔文连接

- PCB 下部的 Vin 去耦电容器似乎有一个很大的回路、返回到电路板的 GND 连接

此致、

 Stefan
