UCC27531/3/6/7/8数据表突出显示了分离输出特性[1]、但它似乎意味着 OUTH 和 OUTL 在开关瞬态之外处于相同的电势。
奇怪的是、当配置如下时、器件会出现过度耗散和明显温升：
在简单模型[2]中、观测到的大约100mA 的电流消耗既未预计、也未在数据表中的简化内部电路中暗示。 升高电压、电流会增加。 OUTH 和 OUTL 之间是否有一个具有一定电阻的二极管路径？
编辑：这似乎不适用于互补情况(在高电平下、OUTL 拉低)。
[1]"此外、能够通过 OUTH 和 OUTL 引脚独立控制接通和关断速度、可确保实现最佳效率、同时保持系统可靠性。"
您好、Helge、
感谢您的支持！
----
1) 1) [1]声明讨论了如何使用不同的导通和关断电阻器、因为输出是分离的。
2) 2) IC 内的两个输出路径之间不应存在二极管路径。 这样连接二极管是否有任何原因？
谢谢、
Aaron Grgurich
您好、Aaron、

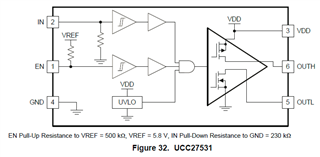

谢谢、我实现了 UCC27531数据表图 39显示了您提到的 PMOS+NMOS 组合。
至于电流、这里是一个快速实验以进行澄清。 我连接了一个实验室电源并扫过了一个相关的电压范围。 VDD 至 GND 约为18V。 与零的微小偏差是由偏置电阻造成的。
我可能需要将单个栅极驱动器焊接到测试 PCB 上、以通过电路内测量。 真的很意外 我希望它有一个简单的解释。
编辑：输出未连接、尤其是 OUTL 悬空。
最棒的
赫尔热香肠
电源 我不是第一个通过将其中一个输出保持断开来重新使用该器件的人(https://e2e.ti.com/support/power-management-group/power-management/f/power-management-forum/598098/ucc27531-ucc27531-failed-with-outh-floating)。
