[参考译文] TPS549D22：输出电压纹波具有次谐波振荡

尊敬的 Denny's：

SW 和 Vo 的稳态波形如预期的那样。 根据您共享的信息、输入电压似乎约为15V。 您是否有关于输出电容、电感器尺寸、输出电压和基准电压的任何信息？ 这些信息将帮助我们更好地确定是否可能出现稳定性问题、或者是否需要调整某些参数来改善瞬态响应。 如果您也能够提供、则此示例中的客户原理图将非常有用。

此致、

Alec Biesterfeld

尊敬的 Alec

很抱歉、信息不清楚。

器件规格：Vin = 12V、Vo = 0.88V、IO = 26.88A

电感器为230nH、输出电容为1160uF。

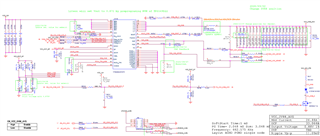

原理图如下所示：

非常感谢

丹尼

尊敬的 Denny's：

查看原理图后、我立即发现没有任何问题。 但是、您在负载瞬态阶跃之后演示的行为可能表明需要额外的输出电容、较低的 ESR 电容器或前馈补偿。 我将询问其他一些团队成员、但这将是您发现的行为故障排除的起点。 对我来说、稳态波形看起来不错、但瞬态响应微不足道。 我将继续检查原理图、看看是否有其他东西可以解释这种行为。

你(们)好、Alec

是否有关于此问题的任何更新？

非常感谢

丹尼

尊敬的 Denny's：

您能否在寄存器 MFR_SPECIFIC_03 (地址= D3h)中提供数据？ 我们可能需要调整补偿设置。 鉴于您的设计参数、我建议将位5和位4 (分别为 RCSP[1]和 RCSP[0])设置为00b。 此设置会影响设计的带宽、并可能会在瞬态事件期间解释电源的不稳定性。 这可以通过对您的设计进行波特图分析来确认、因为它目前也已配置。

此致、

Alec Biesterfeld

你(们)好、Alec

谢谢您的推荐。

下面是客户回复 AD

目前、MFR_03=0xD3的值为0x93；即位5和位4 (RCSP[1]和 RCSP[0])=[01]=R%1。

稍后、我们可以将其更改为0x83 ((RCSP[1]和 RCSP[0])=[00]=R%2)、并检查是否有任何改进。

非常感谢

丹尼

感谢 Denny's 提供的信息！ 如果您在评估之后还有任何其他问题、请告诉我！

此致、

Alec Biesterfeld
