[参考译文] TPS546D24S：TPS546D24A 的 VRM 模型等效电路

尊敬的 Gajendiran：

您是否在寻找转换器输出或输入阻抗的 VRM 模型？

从上面、我假设您需要输出 VRM 模型。

谢谢。

约瑟夫

您好、Joseph：

我需要转换器的输出 VRM 模型。

尊敬的 Gajendiran：

根据为该设计选择的补偿值、该模型会有一些变化。

您是否有任何正在设计的特定补偿值或初始原理图(输出滤波器)？

这将帮助我为您的特定应用创建 VRM 模型。

产品页上目前提供了一个平均 PSPICE 模型、您可以对其进行仿真、以找到输出阻抗 VRM 模型。

谢谢。

约瑟夫

您好、Joseph：

输出滤波器。

尊敬的 Gajendiran：

我将审阅原理图并 在明天发送有关 VRM 模型进度的更新。

谢谢。

约瑟夫

尊敬的 Gajendiran：

我几乎已经完成了 VRM 模型、将在星期一发送。

谢谢。

约瑟夫

尊敬的 Gajendiran：

在计算补偿值时、我使用了产品页面上列出的 Excel 计算器： TPS546D24A 数据表、产品信息和支持| TI.com

您输入设计参数、它有助于计算补偿值。

您是否愿意向我发送您遇到问题的 PSPICE 文件？

如果这能为您带来方便、我很乐意打电话。

谢谢。

约瑟夫

您好、Joseph：

C53、C54和 C55电容器是稳压器的内部电容？

尊敬的 Gajendiran：

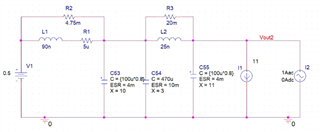

我开始使用您发送的原理图中的相同输出电容。 从那里、我修改了它以及 L 和 R 值、以使 VRM 模型的输出阻抗与实际的器件平均模型相匹配。

因此、C53、C54和 C55不是内部电容器、但它们有助于对转换器的输出阻抗进行建模。 转换器的控制环路和输出滤波器是影响输出阻抗的主要元件。

谢谢。

约瑟夫

您好、Joseph：

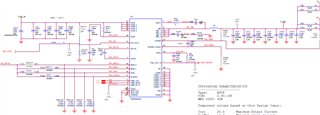

电容器数量与我的原理图不匹配。 在原理图中、输出电容器是 4 X 100uF、3 X 470uF、但在您的模型中、是10 x 100uF、3X470U、11X100u。 实际上、我是使用输出滤波电容器进行仿真、因此请提供一个不带输出电容器的 VRM 模型、不要在 VRM 模型中包含任何输出电容器。

另一个问题：您为什么在 L2之前添加 C53和 C54电容器？ 所有输出电容器都应该位于 L2之后、对吧？

尊敬的 Gajendiran：

从负载连接的位置测量输出阻抗、则可以简化计算。 则输出电容将在输出阻抗中发挥作用。

创建 VRM 模型后、我调整了 RLC 网络、使输出阻抗与转换器模型的输出阻抗匹配。

您是否在寻找与众不同的产品？

谢谢。

约瑟夫
