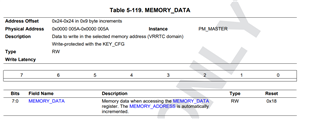

我想向存储器数据寄存器写入数据、但无论我写入存储器数据寄存器的值是多少、我读取的值都是默认值、这意味着我没有成功写入存储器数据寄存器。 我找到了存储器数据寄存器的说明、它表明写入存储器数据寄存器受 KEY 寄存器保护。 因此我希望能看到 KEY-CFG 寄存器的描述、但在芯片手册中找不到关于 KEY-CFG 寄存器的任何内容。 您能帮助我找到有关 KEY-CFG 寄存器的任何说明吗？
谢谢！
您好，Matt M ü，
您能告诉我确切的器件型号以及您从何处订购吗？
我从第三方购买、芯片的具体器件型号为 TPS65950A2ZXN。
是的，我尝试向其他受 key_CFG 保护的寄存器写入数据。 例如、存储器地址寄存器也受 KEY_CFG 寄存器的写保护。 我写入存储器地址寄存器和从存储器地址寄存器读取的数据是一致的。
您能解释一下为什么当(KEY -CFG)读取的值为00时、我仍然可以成功地将数据写入其他受保护的寄存器、例如(存储器地址)、但无法成功地将数据写入(存储器数据)寄存器吗？
谢谢，
理工大学
尊敬的 Liguidong：
存储器数据寄存器的工作方式与其他寄存器不同。 向存储器数据寄存器写入数据时、它会自动递增存储器地址寄存器的值。 因此、如果您再次读取存储器数据寄存器、它将从下一个位置读取、除非您回退并在存储器地址寄存器中再次设置地址。 您认为这可能是您看到的行为吗？
此致、
马特
您好、Matt、
您能否分享您写入和读取的确切顺序以及在每个步骤中读取的数据？
我当然可以。
这是一个将从活动状态到睡眠状态的转换写入电源序列存储器的示例。

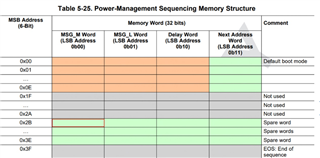

例如、我要开始为上面用红色圈出的器件配置电源序列的寄存器、并且要将电源序列配置从 Activate 配置为 SLEEP。

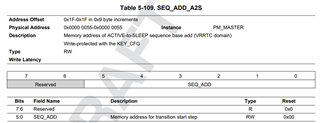

(1)首先、将数据写入 SEQ-ADD-A2S 寄存器、其中 SEQ-ADD 位应等于上述用红色圈出的 MSB 地址(6位)值。 所以 SEQ-ADD-A2S 寄存器应写入0x2B
(2)
根据上面的表5-31、我们可以列出下列32位数据。
我们首先将存储器地址数据写入为0xAC、然后连续写入0x14、0x78、0x02、0x2C、0x1A、 向存储器数据寄存器添加0x78、0x02和0x3F。
因此、整个寄存器的配置应为：
(器件地址、寄存器地址、写入数据)
(__LW_AT__0x4B，0x55，0x2B）
(__LW_AT__0x4B，0x59，0xAC）
(__LW_AT__0x4B，0x5A，0x14）
(__LW_AT__0x4B，0x5A，0x78）
(0x4B，0x5A，0x02）
(__LW_AT__0x4B，0x5A，0x2C）
(__LW_AT__0x4B，0x5A，0x1A）
(__LW_AT__0x4B，0x5A，0x78）
(__LW_AT__0x4B，0x5A，0x02）
(__LW_AT__0x4B，0x5A，0x3F）
这是我的完整配置过程。 您能帮我检查一下是否有任何问题吗？
谢谢。
利格东
