大家好、
我们的客户使用 TPS62300DRCR 构建了一个电路板、并注意到输出电压低于预期值。 似乎此问题的原因是电路板布局不佳、因为散热焊盘通过单个过孔连接到接地平面。 您能否仔细查看以下设计文件、并告诉我们您是否发现其他设计错误?
输入电压= 5V
输出电压= 3.3V

Vout 和 R1处的电压都仅为2.2V。 他 在示波器上测量了 L1的输出。 请查看下面的波形。

此致、
达尼洛
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
大家好、
我们的客户使用 TPS62300DRCR 构建了一个电路板、并注意到输出电压低于预期值。 似乎此问题的原因是电路板布局不佳、因为散热焊盘通过单个过孔连接到接地平面。 您能否仔细查看以下设计文件、并告诉我们您是否发现其他设计错误?
输入电压= 5V
输出电压= 3.3V

Vout 和 R1处的电压都仅为2.2V。 他 在示波器上测量了 L1的输出。 请查看下面的波形。

此致、
达尼洛
您好,Danilo,
感谢您使用 E2E 平台、

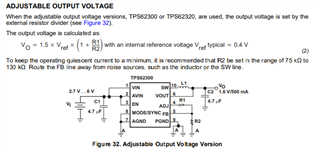

关于原理图:
R1和 R2不正确、在所选的 Vout 值下、输出电压为3.42V
2.我建议对 R1和 R2使用较低的值。

2.请使用推荐的输出滤波器组合。

关于布局:
您连接的布局未优化。
1.由于 SW 延迟较长 、SW 节点上会出现噪声和峰值、从而影响器件、我可以在波形中看到峰值。
FB 布线也很长。 这会影响输出电压精度。

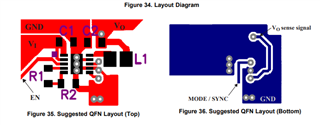

我会建议使用数据表中指定的以下布局。

请更改布局并发送以供审核。
谢谢!
此致、
Moheddin。
