尊敬的 TI 团队：
我们将使用2个 TPS560430 分别生成+5V 和+3V3。
两个 TPS560430 位于两个不同的板中、它们连接到一个表、并提供相同的+12V 输入
这两个电路板通过了我们的内部原型设计测试、但当我们尝试获得 CE 认证时、它们失败了、因为辐射发射超过了防护限值。

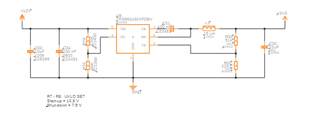

我连接了 TPS560430及其相关电路的原理图。
请注意、调节+3V3的 电源为 每42MHz 刷新一次的存储器供电、我想这可能会增加噪声。
我还假设 TPS560430的电路都是辐射 EMI 的主要来源、因为在 我接近两个 TPS560430的区域时、使用了近场探头(频带为0Hz 至1GHz)和频谱分析仪、测得的功率频谱大幅增加(尤其是靠近 TPS560430的 Cin)。
我还连接 频谱分析仪捕获的两个测量值以及示波器测量的+5V 和+3V3输出信号。
鉴于我们无法更改 PCB 布局、有人建议对两个原理图中使用的器件进行一些修改、以减少和滤除这些问题吗？
感谢你的帮助
Alessandro
