[参考译文] BQ76952：BQ7695202中根据电芯电压实现关断

您好、Alexis、

下面是使用高侧 MOSFET 通过充电器从关断状态唤醒的电路。

但我们使用的是低侧 MOSFET 布置、我们的要求是通过充电器从关断状态唤醒。

是否有任何电路布置可以满足我们的要求？

尊敬的 Rahul：

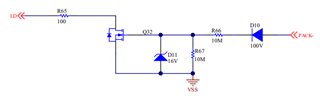

您分享的4张电路图片似乎都是一样的 图7-1. LD 负载检测电路原理图 所需的所有功能。 它们应该是相同的吗？

此致、
Alexis

尊敬的先生：

我们仔细研究了您的推荐文档；我们没有发现通过充电器退出关断模式的过程。

请提出建议。

在粘贴电路时,它不可见,这就是为什么我在发送所有四个电路后尝试了四次可见的原因。 上述所有四个电路都相同。 此负载检测电路仅是 TI 推荐的、在我们的应用中运行良好。

尊敬的 Rahul：

您能否与连接了 LD 电压和 REG18电压的充电器共享波形？

此致、
Alexis

尊敬的 TI 专家：

请查看下面随附的波形：

在关断条件之前：

LD 引脚波形：

Reg18波形：

关断条件和充电连接后：

LD 引脚波形：

Reg18波形：

谢谢

Rahul Sharma

尊敬的 Rahul：

感谢您共享波形。 从‘个 Reg18波形来看、 在 SHUTDOWN condition & charge 连接后"、您的 Reg18波形看起来仍然为1.8V、这意味着器件没有完全关断。

您能否 在发出关断命令之前和之后显示 REG18波形的1个图像、以查看其是否正确进入关断模式？ 还有一种情况是、由于 REG18仍为1.8V、器件可能进入软关断模式。 请参阅此BQ76952软关断常见问题解答、了解相关的更多信息、并检查是否确实如此。

此致、
Alexis

尊敬的 Rahul：

感谢您的耐心、尤其是昨天的劳动节假期。 您能否分享在将电池电压降低到所选最小设定电压以下之前和之后 LD 和 REG18引脚的波形、如所示 1个 图像？ 我希望正确确保器件进入关断模式、根据我对所示图像的了解、它看起来不像器件正确关 断。

此致、
Alexis
