嗨、团队：
我正在尝试通过两种方法来了解使用 lm5156设计的 SEPIC 的频率响应：
方法1：借助适用于 LM5156的快速入门计算器工具、可提供可改变输入电压的波特图、但负载不同。
-我想了解这张图的可靠性,以及如何得到它不同的负载。
-在该图中看到的初始相位总是从直流+90度开始,这看起来不正确,或者我可能遗漏了一些东西。

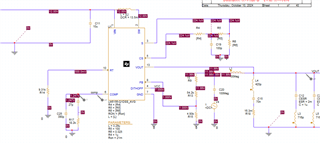

方法2：使用 lm5156的平均 pspice 模型。 从 TI 网站下载的仿真设置似乎是为升压转换器设置的。 我无法理解在何处放置耦 合电感器和耦合电容器来为 SEPIC 电路进行设置。 该模型内部好像建模了输出二极管、因此不清楚如何针对 SEPIC 对其进行修改。
如果您能帮助理解上述两项、我将不胜感激。 可能有一些关于使用它的应用手册(如果可用)？
此致、
Abhishek
