我有一个问题与 DDR4 1.2V 电源轨所用的补偿设置相关、我们使用 TPSM82813。
该稳压器的输出端有两个47uF 电容器、以及 DDR 控制器和 DDR4存储器器件周围的下游电容器。
总电容(忽略直流和交流偏置、温度和容差)为282 μ F。
然而、考虑到 所有电容器在1.2V 和70C 时的直流和交流偏置、温度和容差、"有效"电容会降至98uF。
在我们的设计中、我们使用10k 至 GND 的 Rcf、我假设这会使稳压器以补偿1设置和1.8MHz 开关频率运行。
对于相同的设计、我需要使用什么 RCF 值来选择补偿2或3设置？

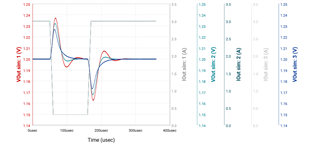

我使用 WebBench 在线工具调整了 RCF、当增大 RCF 值时、开关频率显示下降、但稳压器如何知道要使用什么补偿设置？ 它只是基于区域合作框架的价值吗？
根据数据表中的表8.1、10k 至4.5k 之间的 RCF 将使用补偿设置1 (1.8MHz 至4MHz)、33k 至15k 将使用补偿设置2 (1.8MHz 至4MHz)、100k 至45k 将使用补偿设置3 (1.8MHz 至4MHz)。
应用中的10k 值对于我们具有的存储器电容是否正确？
如果将 RCF 更改为33k 或100k、以在1.8MHz 下运行但使用不同的补偿设置、电路会有什么影响？
由于数据表中没有扩展补偿设置的实际作用、因此电路中的补偿设置的实际差异是多少？
此致、
Richard。
